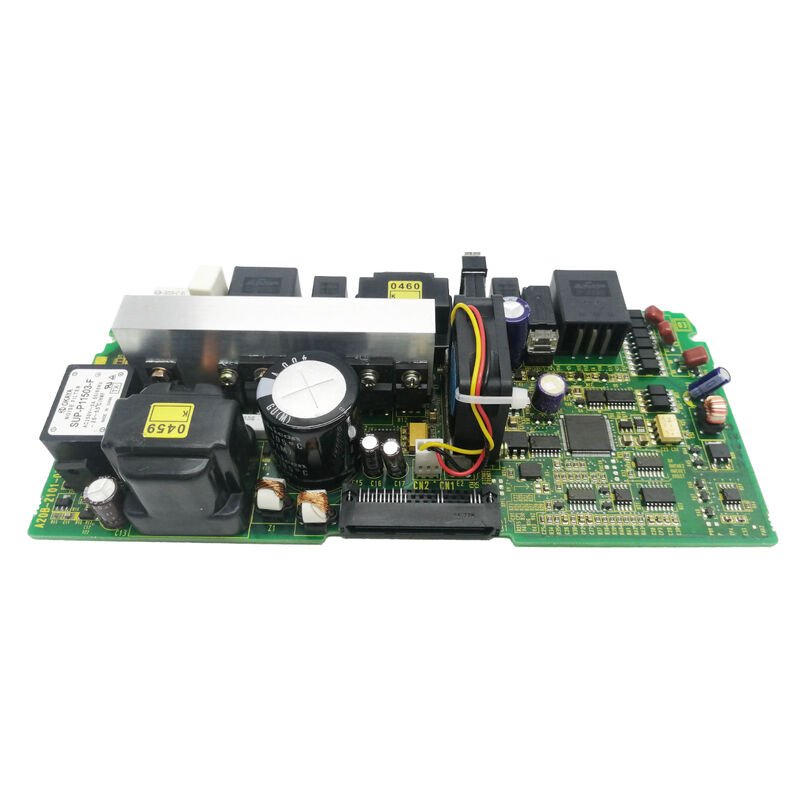

FANU PC Board A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

A20B-2101-0950∙ FANUC Seria A20B Servo Drive Drukowana płytka obwodowa CNC / Robot Servo Amplifier Zastąpienie PCB / części zamiennej

Zapewnienie obsługi na poziomie kabiny w systemach napędowych FANUC

Moduły wzmacniacze serwo i wrotów FANUC są zaprojektowane z wieloma wyjmowanymi płytami PCB, a nie z jednym monolitycznym układem obwodowym.gdy napęd się załamuje, awaria jest zazwyczaj lokalizowana na jednej płytce ̇ etapie zasilania, obwodzie sterowania lub płytce interfejsu.Wymiana tylko uszkodzonej płyty przywraca napęd za ułamek kosztów wymiany całego modułu.

A20B-2101-0950 jest płytą obwodną w tej warstwie serwisowej ‡ zamienną płytą PCB dla określonego miejsca i funkcji, które zajmuje w stosownym module wzmacniacza FANUC.Podobnie jak inne deski z serii A20B-2101, służy w obrębie serwo- i spindle drive systemów FANUC na platformach CNC i robotów.

Kluczowe informacje o produkcie

W jaki sposób awarie serwoburdu występują w maszynie

W zależności od tego, która płyta uległa awarii i który z jej elementów jest dotknięty, objawy mogą wahać się od subtelnych do dramatycznych:

Stopniowa degradacja:Zmniejszona dokładność serwo, zwiększona po błędzie lub niespójne pozycjonowanie, często spowodowane odchyleniem komponentów w obwodach przetwarzania czujników prądu lub informacji zwrotnej.

Alarm przerywany:Napęd od czasu do czasu uruchamia się podczas ruchów określonych osi, ale wyłącza się przy zresetowaniu, co sugeruje, że komponent deski ulega awarii w wyniku obciążenia termicznego lub obciążenia.

Natychmiastowa podróż:Alarmy napędowe uruchamiane natychmiast lub uruchamiane w stałym punkcie cyklu maszynowego, wzór, który dziennik historii alarmów CNC może pomóc w wyśledzeniu określonej funkcji deski napędowej.

Utrata komunikacji:CNC nie może komunikować się z napędem na swojej serwobusie - awaria płyty interfejsu FSSB lub typu A/B, a nie awaria etapu zasilania.

Każdy wzór wskazuje na inną sekcję elektroniki napędowej, ograniczając cel wymiany do A20B-2101-0950 lub innej płyty w modułach.

Scenariusze zastosowania

Zmiana serwo wzmacniacza:Moduł wzmacniacza serwo FANUC na długo działającym narzędziu maszynowym jest remontowany.do przywracania trwałości części elektroniki napędowej.

Celowa naprawa usterek:Moduł serwo robota FANUC wytwarza stały alarm po okresie normalnej pracy. Kod alarmu wskazuje na wewnętrzną awarię płyty napędowej.

Zasiłek warsztatowy dla systemów wieloosiowych:System integrator utrzymujący zakład z wieloma stacjami robotów FANUC magazynuje A20B-2101-0950 jako część zestawu części zamiennych napędu, umożliwiając naprawy w jednej zmianie w przypadku awarii modułu serwo.

Częste pytania

P1: Jaki jest związek między A20B-2101-0950 a A20B-2101-0922?

Obie są płytami z serii A20B-2101 i obie służą zastosowaniom serwo/spindlowych wzmacniaczy FANUC.Są to różne numery części z różnymi konfiguracjami obwodu dla różnych modeli wzmacniaczy lub gniazdek w modułach wzmacniaczyNie zastępują się ze sobą, bo właściwa płyta zależy od konkretnego modelu wzmacniacza i miejsca, które zajmuje.Zapewnij dokładny numer części z zainstalowanej etykiety tablicy lub listy części zamiennych wzmacniacza.

P2: Czy A20B-2101-0950 zawiera zapisane parametry z oryginalnego napędu?

Płyty sterujące w serwowzmacniaczach FANUC mogą przechowywać kody identyfikacyjne silnika, dane dostosowywania zysków lub progi ochrony w pamięci błyskowej lub EEPROM.Jeśli oryginalny A20B-2101-0950 zawierał dane przechowywane, płyta zamienna może potrzebować ponownego ładowania danych z kopii zapasowej, zanim napęd wróci do optymalizowanej wydajności.W celu ustalenia, czy po wymianie wymagane jest obciążenie danych, należy zapoznać się z instrukcją obsługi serwo wzmacniacza dla danego systemu..

P3: Jak rozszyfrować alarmy serwo napędowe FANUC w celu zidentyfikowania uszkodzonej płyty?

Serwoalarmy FANUC CNC (alarmy SV) i alarmy węzłowe (alarmy SP) są wymienione w podręczniku operatora CNC i w podręczniku opisu serwowzmacniacza.i listę prawdopodobnych przyczynWiele opisów alarmów wyraźnie określa, która sekcja sprzętu ̇ obwód zasilania, obwód sterowania, interfejs kodera lub interfejs komunikacji ̇ jest najbardziej prawdopodobnym źródłem awarii,bezpośrednio wskazujące na płytę zamienną.

P4: Czy bezpiecznie jest zasilać napęd z usuniętym A20B-2101-0950?

Nie, obsługa modułu wzmacniacza serwo z usuniętymi PCB powoduje niekompletną i potencjalnie niebezpieczną konfigurację elektryczną.Brakujące deski mogą powodować nieprzewidywalne zachowanie przełączaniaZawsze przed podłączeniem do zasilania każdego modułu wzmacniacza serwo należy upewnić się, że wszystkie wymagane deski są prawidłowo zainstalowane.

P5: Jakie dokumenty są wymagane do prawidłowego wymiany A20B-2101-0950?

Wymagana dokumentacja obejmuje: podręcznik opisu wzmacniacza serwo dla konkretnego modelu wzmacniacza (w przypadku schematów lokalizacji płyty i przycisków złącza),podręcznik obsługi CNC (dla procedur bezpieczeństwa i wymogów dotyczących rozładowania), a także listę części zamiennych wzmacniacza (w celu potwierdzenia, że A20B-2101-0950 jest prawidłową płytą dla miejsca docelowego).Dokumentacja FANUC dla większości serii wzmacniaczy jest dostępna w usługach dokumentacji technicznej FANUC.
