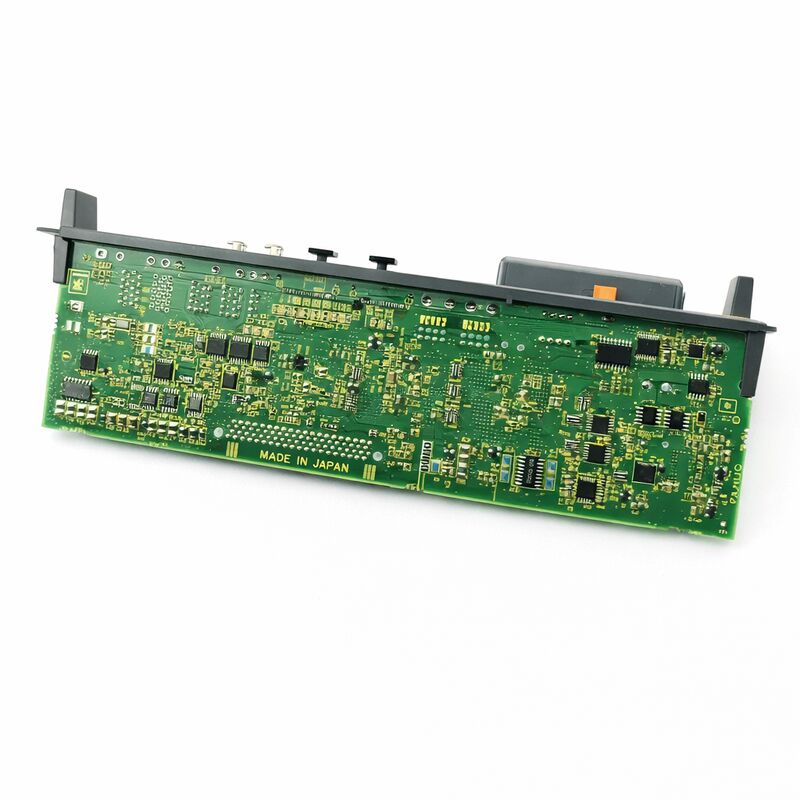

Używana tablica sterownicza PLC FANUC A20B2102-0050 A20B-2102-0050 A20B21020050

FANUC A20B-2102-0050 | Płytka PCB E-Stop — Płyta sterowania awaryjnego zatrzymania robota, pochodzenie Japonia

Numer części: A20B-2102-0050

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka PCB E-Stop (płytka sterowania awaryjnego zatrzymania)

Seria płytek: A20B-2102

Zastosowanie: Kontroler robota FANUC

Przegląd

A20B-2102-0050 to płytka PCB E-Stop dla systemów sterowania robotami FANUC.

Jest to płytka odpowiedzialna za zarządzanie funkcją awaryjnego zatrzymania na poziomie sprzętowym — obwodem, który powoduje bezpieczne, kontrolowane zatrzymanie robota po aktywacji sygnału E-Stop.

W kontrolerach robotów FANUC ta płytka znajduje się na styku logiki bezpieczeństwa i sterowania napędami serwo. Nie jest to funkcja peryferyjna. Jest to kluczowy element bezpieczeństwa.

Awaryjne zatrzymanie to nie tylko odcięcie zasilania napędów.

Nagłe odcięcie zasilania poruszającego się z dużą prędkością robota może uszkodzić komponenty mechaniczne, pozostawić robota w niebezpiecznej pozycji i nie zatrzymać robota w wymaganym czasie lub odległości.

Płytka PCB E-Stop zarządza sekwencją kontrolowanego hamowania — polecając napędom serwo wykonanie szybkiego, ale kontrolowanego zatrzymania przed odłączeniem zasilania napędów.

To rozróżnienie między bezpiecznym zatrzymaniem a nagłym odcięciem definiuje działanie tej płytki.

A20B-2102-0050 jest używana w kontrolerach robotów FANUC i jest częścią serii płytek A20B-2102. Gdy ta płytka ulegnie awarii, funkcja E-Stop jest zagrożona.

Kontroler robota zgłosi alarmy dotyczące błędów obwodu bezpieczeństwa.

Robot nie może być bezpiecznie obsługiwany bez prawidłowego działania tej płytki.

Kluczowe specyfikacje

Awaryjne zatrzymanie — co faktycznie robi płytka

Płytka PCB E-Stop monitoruje wejściowe kanały awaryjnego zatrzymania ze wszystkich podłączonych urządzeń bezpieczeństwa: przycisków E-Stop operatora, bram bezpieczeństwa, monitorów ogrodzenia, E-Stop na panelu nauczania i wszelkich innych wejść bezpieczeństwa podłączonych do komórki robota. Gdy którykolwiek z nich zostanie aktywowany, płytka inicjuje sekwencję zatrzymania.

Sekwencja ma znaczenie.

Osie serwo robota otrzymują polecenie hamowania — nie po prostu odcinane jest zasilanie.

Kategoria zatrzymania zależy od konfiguracji robota i projektu systemu bezpieczeństwa, ale we wszystkich przypadkach płytka PCB E-Stop jest sprzętem, który zarządza tym procesem.

Zapewnia, że obwody napędów serwo otrzymują polecenie zatrzymania i potwierdza jego wykonanie przed odłączeniem zasilania napędów.

Wykrywanie błędów jest ciągłe. Płytka monitoruje własne obwody i kanały wejściowe bezpieczeństwa podczas normalnej pracy.

Przerwany przewód obwodu bezpieczeństwa, błąd styku w przycisku E-Stop lub awaria łańcucha przekaźników monitorujących zostaną wykryte i zgłoszone jako alarm bezpieczeństwa.

Kontroler robota nie pozwoli na ruch, gdy aktywne są błędy bezpieczeństwa.

Ta funkcja monitorowania jest tak samo ważna jak sama funkcja zatrzymania — zapobiega cichemu awarii systemu bezpieczeństwa.

Architektura obwodów bezpieczeństwa w systemach robotów FANUC

Kontrolery robotów FANUC wykorzystują dwukanałową architekturę obwodów bezpieczeństwa. Wejścia bezpieczeństwa są odczytywane przez redundantne ścieżki sygnałowe.

Płytka PCB E-Stop przetwarza oba kanały i pozwala na ruch tylko wtedy, gdy oba kanały potwierdzą, że stan bezpieczeństwa jest czysty. Pojedynczy błąd kanału — jedna z dwóch ścieżek odczytująca inaczej niż druga — jest natychmiast wykrywany i zgłaszany.

To dwukanałowe podejście jest podstawowym wymogiem norm bezpieczeństwa przemysłowego.

System bezpieczeństwa oparty na pojedynczym punkcie detekcji nie może zagwarantować wykrycia własnej awarii.

Redundantna architektura oznacza, że nawet jeśli jedna ścieżka sygnałowa ulegnie awarii, system bezpieczeństwa ją wykryje, zamiast cicho przekazywać nieprawidłowy stan do napędów serwo.

A20B-2102-0050 implementuje tę architekturę w sprzęcie. Jej prawidłowe działanie jest podstawą systemu bezpieczeństwa robota.

Identyfikacja błędów — Płytka PCB E-Stop vs. błędy okablowania

Gdy na kontrolerze robota pojawi się alarm E-Stop, błąd niekoniecznie dotyczy samej płytki PCB E-Stop.

Alarmy obwodów bezpieczeństwa częściej wynikają z błędów okablowania, wadliwych styków bezpieczeństwa, zużytych styków przekaźników lub przerwanych połączeń kablowych niż z uszkodzonej płytki PCB.

Płytka powinna być ostatnim podejrzanym, a nie pierwszym.

Zacznij od okablowania bezpieczeństwa: sprawdź ciągłość wszystkich styków przycisków E-Stop, sprawdź cewki i styki przekaźników monitorujących ogrodzenie, sprawdź kabel i złącze panelu nauczania oraz zweryfikuj wszystkie połączenia zacisków w obwodzie bezpieczeństwa.

Jeśli okablowanie jest potwierdzone jako dobre, a alarm bezpieczeństwa utrzymuje się, płytka staje się kandydatem do awarii.

Płytka wymieniona bez usunięcia podstawowego błędu okablowania ponownie zgłosi alarm z tego samego powodu.

Zdiagnozuj przyczynę źródłową przed wymianą sprzętu.

FAQ

P1: Robot pokazuje alarm łańcucha bezpieczeństwa. Przyciski E-Stop i brama bezpieczeństwa są potwierdzone jako sprawne. Co należy sprawdzić dalej?

Sprawdź styki przekaźników na przekaźnikach monitorujących bezpieczeństwo w szafie sterowniczej — styki te zużywają się wraz z liczbą cykli i mogą rozwijać sporadyczne błędy, które objawiają się jako alarmy łańcucha bezpieczeństwa.

Sprawdź również przycisk E-Stop na panelu nauczania i ciągłość jego kabla.

Jeśli wszystkie urządzenia terenowe są sprawne, sprawdź złącze wejściowe bezpieczeństwa na płytce A20B-2102-0050 pod kątem korozji lub uszkodzonych pinów.

P2: Po wymianie A20B-2102-0050 robot się włącza, ale alarm E-Stop utrzymuje się. Jaka jest przyczyna?

Utrzymujący się alarm po wymianie płytki prawie zawsze wskazuje, że pierwotny błąd tkwił w okablowaniu lub podłączonym urządzeniu bezpieczeństwa, a nie w płytce.

Nowa płytka odczytuje ten sam błąd co oryginalna.

Metodycznie przetestuj każdy kanał wejściowy bezpieczeństwa — użyj ekranu diagnostycznego obwodu bezpieczeństwa kontrolera, jeśli jest dostępny, aby zobaczyć, który konkretny kanał jest uszkodzony.

P3: Czy A20B-2102-0050 można naprawić, jeśli ma konkretny błąd, zamiast go wymieniać?

Naprawa na poziomie komponentów jest możliwa w przypadku znanych trybów awarii: uszkodzone styki przekaźników, uszkodzone diody ochronne i zużyte złącza płytki są naprawialne przez doświadczonych techników.

Płytki z trybami awarii obejmującymi zastrzeżone układy scalone monitorujące bezpieczeństwo mogą nie być naprawialne, jeśli tych komponentów nie można zdobyć.

Wymagane jest źródło naprawy z doświadczeniem w zakresie płyt bezpieczeństwa robotów FANUC.

P4: Robot został uderzony przez zewnętrzne zderzenie. Po incydencie utrzymują się alarmy E-Stop. Czy płytka PCB jest prawdopodobnie uszkodzona?

Uderzenie mechaniczne w robota może spowodować poluzowanie złączy w szafie z powodu wibracji i wstrząsów, co powoduje alarmy obwodu bezpieczeństwa.

Przed wymianą płytki należy ponownie osadzić każde złącze w ścieżce obwodu bezpieczeństwa i w płycie tylnej szafy.

Rzeczywiste uszkodzenie płytki PCB E-Stop spowodowane uderzeniem jest możliwe, ale mniej prawdopodobne niż poluzowane złącze spowodowane wstrząsem.

P5: Robot pochodzi z wcześniejszego okresu produkcji. Czy A20B-2102-0050 jest nadal dostępny?

Ta płytka pozostaje w aktywnej sprzedaży jako nowy, odnowiony i naprawiony komponent u specjalistycznych dostawców części FANUC.

Starsze kontrolery robotów FANUC z tej rodziny mają dużą bazę zainstalowaną na całym świecie, a łańcuch dostaw kluczowych komponentów odzwierciedla to zapotrzebowanie.

Przed złożeniem zamówienia potwierdź dokładny numer części z etykiety na zainstalowanej płytce.
