A20B-2900-0155 FANUC Seria 16/18/21 9-calowy monochromatyczny moduł sterowania CRT Opcja 1A / Model B & C / Zastępuje A02B-0130-H040

9-calowy monokromatyczny monitor CRT

Zanim kolorowe płaskie panele LCD stały się standardem na narzędziach CNC, 9-calowy monochromatyczny CRT był dominującym wyświetlaczem interfejsu operatora CNC przez ponad dwie dekady.i 21 systemów CNC w generacjach modelu B i C używane tego typu wyświetlacza jako standardowego interfejsu operatora.

9-calowy CRT przedstawia operatorowi wyświetlacz tekstowy: treść programu, pozycje osi, przesunięcia narzędzi, tabele parametrów,i komunikaty alarmowe Kompaktny ekran o rozmiarze 9 cali pasuje do standardowych wymiarów panelu operatora maszyn z tej epoki.

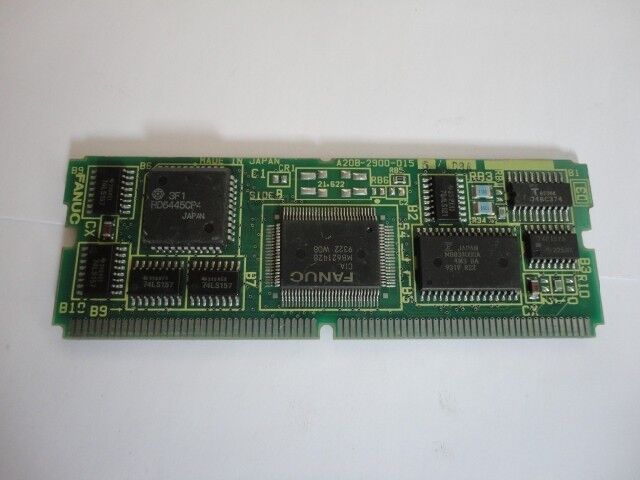

A20B-2900-0155 to moduł SMD, który napędza ten wyświetlacz i wyjścia odwzorowania znaków, którego wymaga 9-calowy CRT do wytworzenia czytelnego obrazu.

Kluczowe informacje o produkcie

Zgodność modelu B i modelu C

A20B-2900-0155 obsługuje dwie generacje sprzętu z serii 16/18/21:

Model B:Druga generacja sprzętu platformy serii 16/18. Model B wprowadził zaktualizowaną architekturę płyty głównej i zwiększoną pojemność pamięci przy zachowaniu tego samego interfejsu wyświetlania co Model A.

Model C:Ostatnia generacja serii 16/18 przed generacją i (16i/18i). Model C dalej udoskonalił sprzęt. Interfejs karty OPT 1 dla 9-calowego modułu CRT pozostał spójny,umożliwiające obsługę A20B-2900-0155 zarówno w sprzęcie generacji B, jak i C.

W przypadku serii 21 stosuje się ten sam interfejs wyświetlacza - 9-calowy monochromatyczny CRT był używany w całej rodzinie 16/18/21 w tych generacjach sprzętu.

Scenariusze zastosowania

Uszkodzenie wyświetlacza CNC na sterowaniu 16-B:9-calowy monochromatyczny wyświetlacz FANUC serii 16-B CNC wyłącza się.Moduł A20B-2900-0155 został zidentyfikowany jako uszkodzony komponent na tablicy OPT 1/Zastąpienie przywraca wyświetlacz operatora.

A02B-0130-H040 zastąpienie:W serii 18-C CNC ma płytę CRT A02B-0130-H040, która zaczyna wykazywać nieregularności wyświetlania.A20B-2900-0155 jest zamontowany jako bezpośredni zamiennikWyświetlacz działa normalnie bez konieczności zmiany konfiguracji.

Moduł modernizacji serii 21-C:Moduł sterowania CRT jest zastępowany proaktywnie przez A20B-2900-0155 w ramach programu odświeżania płyty.

Częste pytania

P1: Jaka jest różnica między A20B-2900-0155 a A20B-2902-0270 w tej samej rodzinie modułów CRT?

Te dwa moduły służą zasadniczo różnym konfiguracjom wyświetlacza:

• A20B-2900-0155: 9 calimonochromatyczneCRT, dla serii 16/18/21 Model B/C
• A20B-2902-0270: 14 calikolorCRT, dla serii 16/18 Model B, opcja większego kolorowego wyświetlacza

Wybór zależy od wielkości i typu fizycznego monitora zainstalowanego na maszynie.

P2: Czy A20B-2900-0155 może sterować monitorem LCD jako bezpośrednią zastępstwem 9-calowego CRT?

Numer A20B-2900-0155 generuje sygnały zgodne z wymaganiami CRT i synchronizacją Zmiana CRT na LCD wymaga konwertera wideo CRT-LCD lub kompletnej interfejsu wyświetlaczaAby sterować monitorem CRT, sam A20B-2900-0155 musi być obecny i funkcjonalny; nie jest kompatybilny z bezpośrednim podłączeniem LCD.

P3: Czym jest "opcja 1A" i czym różni się od "opcji 1"?

"Opcja 1A" oznacza konkretną konfigurację płyty opcji 1, która akceptuje moduł A20B-2900-0155.Przykład "A" odróżnia go od innych wariantów płyt opcji 1, które akceptują różne moduły wyświetlania (takie jak opcja 1B dla kolorowych wyświetlaczy lub modułów o różnych rozmiarach)Przy zamówieniu płyty A20B-2900-0155, potwierdź, że opcja 1 płyty CNC pasuje do oznaczenia "1A".

P4: Czy wymiana A20B-2900-0155 wymaga zmian parametrów CNC?

Moduł sterowania CRT jest komponentem sprzętowym wyświetlacza i nie posiada parametrów CNC.wyświetlacz powinien natychmiast przywrócić prawidłowe działanieJeśli wyświetlacz wykazuje nieprawidłowe rozmiary znaków lub problemy z synchronizacją, należy zweryfikować parametry związane z wyświetlaczem CNC (jeśli takie istnieją dla konkretnej konfiguracji systemu),ale ponowne wprowadzenie parametrów nie jest zwykle wymagane w przypadku wymiany modułu podobnego do podobnego.

P5: Jak A20B-2900-0155 porównuje się w zakresie dostępności do starszego A02B-0130-H040, który zastępuje?

A20B-2900-0155 został zaprojektowany specjalnie w celu wydłużenia czasu użytkowania systemów, które wcześniej ograniczały się do płyty A02B-0130-H040.Ponieważ źródło A02B-0130-H040 stało się coraz trudniejsze ze względu na jego wiek,, A20B-2900-0155 zapewnia alternatywę do produkcji bieżącej lub szeroko zaopatrzoną, która spełnia tę samą funkcję na tym samym sprzęcie.Znalezienie źródeł A20B-2900-0155 jest zazwyczaj prostsze niż znalezienie wiarygodnego A02B-0130-H040.
