FANUC A20B-2900-0350 | Moduł graficznej karty CPU — Seria 15-B / 16 / 18, wyświetlacz CAP-II, pochodzenie Japonia

Numer części: A20B-2900-0350

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł graficznej karty CPU (wtykana płytka drukowana)

Seria płyty: A20B-2900

Kompatybilne systemy: FANUC Seria 15-B (płyta Opcja 1), Seria 16, Seria 18

Zastosowanie wyświetlacza: CAP-II, CRT / LCD

Przegląd

A20B-2900-0350 to moduł graficznej karty CPU dla systemów sterowania CNC FANUC. Należy do serii A20B-2900 i jest podłączany do płyty głównej lub płyty Opcja 1 (OPT1) w zależności od konkretnej konfiguracji sterownika.

Jego główną funkcją jest przetwarzanie i generowanie graficznego sygnału wyjściowego dla podłączonego monitora CRT lub LCD — jest to element obliczeniowy, który sprawia, że interfejs wizualny CNC działa.

Moduł ten jest używany w systemach CNC FANUC Seria 15-B, 16 i 18, umożliwiając tym sterownikom obsługę konfiguracji wyświetlaczy CAP-II.

CAP-II odnosi się do specyficznego standardu wyjścia wyświetlacza CNC FANUC używanego w tej generacji sterowników.

Moduł graficznej karty CPU wykonuje zadania renderowania grafiki — konwertując dane ekranowe CNC na odpowiednie sygnały dla typu monitora zainstalowanego na maszynie.

Funkcje graficznego wyświetlania w systemie CNC FANUC nie są dodatkami kosmetycznymi.

Cały interfejs operatora — wyświetlanie pozycji, ekrany parametrów, komunikaty o alarmach, symulacja graficzna ścieżki narzędzia i wszystkie menu nawigacyjne — jest generowany przez system wyświetlania.

Gdy moduł graficznej karty CPU ulegnie awarii, operator traci widoczność stanu maszyny. Sterownik CNC może nadal przetwarzać ruch w tle, ale operator nie może potwierdzić stanu, reagować na alarmy ani wprowadzać poleceń za pomocą ekranu.

Kluczowe specyfikacje

Przetwarzanie grafiki w sterownikach CNC

Sterownik CNC jednocześnie przetwarza dwa zasadniczo różne typy zadań. Zadania sterowania w czasie rzeczywistym — pętle pozycji serwo, regulacja prędkości wrzeciona, wykonanie drabinki PMC — działają na głównym procesorze CPU z rygorystycznymi wymaganiami czasowymi.

Renderowanie grafiki jest intensywne obliczeniowo, ale nie tak krytyczne czasowo. Oddzielenie tych zadań na różne procesory jest praktycznym wyborem projektowym.

A20B-2900-0350 to dedykowany procesor graficzny.

Odbiera dane z głównego procesora CPU CNC — zawartość ekranu, pozycję kursora, etykiety klawiszy programowych, tekst alarmowy, współrzędne ścieżki narzędzia — i konwertuje je na sygnał wideo, który steruje wyświetlaczem.

Uruchomienie tej pracy na osobnym module pozostawia główny procesor CPU wolny do zadań w czasie rzeczywistym.

To rozdzielenie ma również korzyść konserwacyjną. Awaria modułu graficznego nie powoduje wyłączenia sterowania ruchem CNC.

Maszyna może nadal działać — lub może być obsługiwana w ograniczonym trybie — podczas gdy problem z wyświetlaczem jest rozwiązywany.

Awaria jest izolowana do podsystemu graficznego, zamiast kaskadowo wpływać na cały sterownik.

System wyświetlania CAP-II

CAP-II to architektura wyświetlania, którą FANUC stosował w sterownikach serii 15-B, 16 i 18. Definiuje ona interfejs między elektroniką przetwarzania wyświetlacza CNC a jednostką monitora. A20B-2900-0350 implementuje wyjście wyświetlacza CAP-II po stronie sterownika.

Różne generacje sterowników FANUC używały różnych architektur wyświetlania.

Wcześniejsze generacje używały różnych modułów graficznych; systemy oparte na HSSB z serii C używają jeszcze innego interfejsu.

A20B-2900-0350 to konkretnie rozwiązanie CAP-II dla sterowników serii B i wczesnych serii numerycznych.

Użycie modułu graficznego z innej generacji lub innego standardu wyświetlania nie spowoduje poprawnego wyjścia.

Kompatybilność modułu zarówno z platformami Serii 15-B, jak i Serii 16/18 odzwierciedla wspólną architekturę wyświetlania w tych rodzinach sterowników.

Pozycja instalacji — płyta główna lub płyta OPT1 — różni się w zależności od konkretnego typu i konfiguracji sterownika.

Przed instalacją należy potwierdzić pozycję montażu w dokumentacji sprzętowej maszyny.

Zmiana pozycji instalacji

A20B-2900-0350 można zainstalować w różnych pozycjach w zależności od sterownika: bezpośrednio na płycie głównej CPU w niektórych konfiguracjach lub na płycie dodatkowej OPT1 (Opcja 1) w innych. Płyta OPT1 to płyta rozszerzeń, która dodaje gniazda funkcji opcjonalnych do głównej płyty CPU — moduł graficzny zajmuje jedno z tych gniazd w konfiguracjach, gdzie płyta główna nie ma dedykowanego gniazda modułu graficznego.

Ta elastyczność instalacji była zamierzona w projekcie serii A20B-2900.

Ten sam moduł graficzny służy wielu konfiguracjom sterowników, dostosowując się do dostępnej pozycji gniazda.

Przed zamówieniem zamiennika należy zidentyfikować, którą pozycję zajmuje aktualnie zainstalowany moduł i potwierdzić, że ta pozycja jest dostępna w sterowniku.

Jeśli płyta OPT1 również jest uszkodzona lub jej brakuje, należy najpierw zająć się tym przed zamontowaniem modułu graficznego.

Często zadawane pytania

P1: Wyświetlacz CNC jest całkowicie ciemny. Maszyna się włącza, a osie wydają się reagować normalnie. Czy A20B-2900-0350 jest prawdopodobną przyczyną awarii?

Ciemny wyświetlacz przy normalnym działaniu maszyny jest silnym wskaźnikiem awarii podsystemu wyświetlania — modułu graficznego, jednostki wyświetlacza lub kabla łączącego. Przed wymianą modułu należy sprawdzić, czy jednostka wyświetlacza otrzymuje zasilanie (sprawdzić jej własną diodę LED zasilania lub połączenie zasilania).

Wyświetlacz bez zasilania nic nie pokaże, niezależnie od stanu modułu graficznego.

Jeśli zasilanie jest potwierdzone, sprawdź kabel sygnałowy między sterownikiem a jednostką wyświetlacza.

Jeśli zasilanie i kabel są w dobrym stanie, moduł graficzny staje się głównym podejrzanym.

P2: Wyświetlacz pokazuje częściową zawartość — niektóre obszary renderują się poprawnie, ale inne pokazują zniekształcone znaki lub brak danych. Co to oznacza?

Częściowe renderowanie z zniekształconymi obszarami jest zgodne z awarią procesora graficznego lub awarią kabla/złącza wyświetlacza.

Całkowicie uszkodzony moduł graficzny zazwyczaj powoduje całkowicie pusty lub całkowicie zniekształcony wyświetlacz, a nie selektywne uszkodzenie.

Selektywne uszkodzenie jest częściej problemem z kablem lub złączem. Sprawdź złącza kabla wyświetlacza po obu stronach i ponownie je podłącz przed wymianą modułu graficznego.

P3: Po wymianie A20B-2900-0350 wyświetlacz włącza się, ale pokazuje nieprawidłową rozdzielczość lub zawartość wyświetlacza poza pozycją. Co poszło nie tak?

Nieprawidłowa geometria wyświetlania lub rozdzielczość po wymianie modułu wskazuje na niezgodność rewizji modułu lub konieczność dostosowania ustawień parametrów wyświetlania.

Potwierdź, że numer części i rewizja zamiennego modułu odpowiadają oryginałowi.

Niektóre sterowniki FANUC wymagają ustawienia specyficznych parametrów graficznych dla typu i rozdzielczości wyświetlacza; sprawdź, czy te parametry przetrwały proces wymiany i odpowiadają typowi monitora zainstalowanego na maszynie.

P4: Maszyna używa sterownika Serii 16. Czy można użyć A20B-2900-0350 z maszyny Serii 15-B jako zamiennika?

A20B-2900-0350 obsługuje zarówno Serię 15-B (na płycie OPT1), jak i Serię 16/18 (na płycie głównej lub OPT1).

Jeśli moduł źródłowy ma ten sam numer części i rewizję co zainstalowany, jest to potwierdzona zgodność sprzętowa, niezależnie od rodziny sterowników, do której był pierwotnie zamontowany.

Potwierdź zgodność pozycji instalacji i zweryfikuj kompatybilność na podstawie numeru części, a nie maszyny źródłowej.

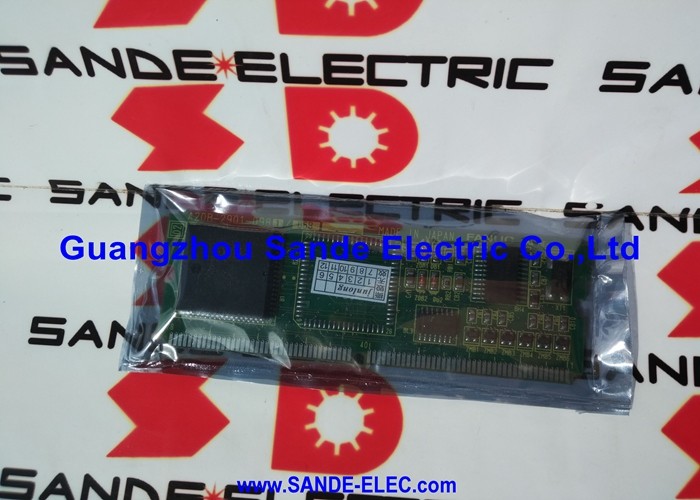

P5: Jak należy przechowywać usunięty A20B-2900-0350 jako zapas?

Przechowywać w opakowaniu antystatycznym w stabilnej temperaturze pokojowej, z dala od wilgoci i bezpośredniego światła słonecznego.

Moduł nie zawiera baterii ani elementów krytycznych czasowo, które ulegają degradacji podczas pasywnego przechowywania — prawidłowe obchodzenie się z antystatycznością i suche warunki przechowywania są głównymi wymaganiami.

Przed instalacją, jeśli moduł był przechowywany przez kilka lat, należy sprawdzić styki złącza krawędziowego płyty pod kątem utlenienia.

Lekkie utlenienie na pozłacanych stykach można usunąć odpowiednim środkiem do czyszczenia styków przed instalacją.
