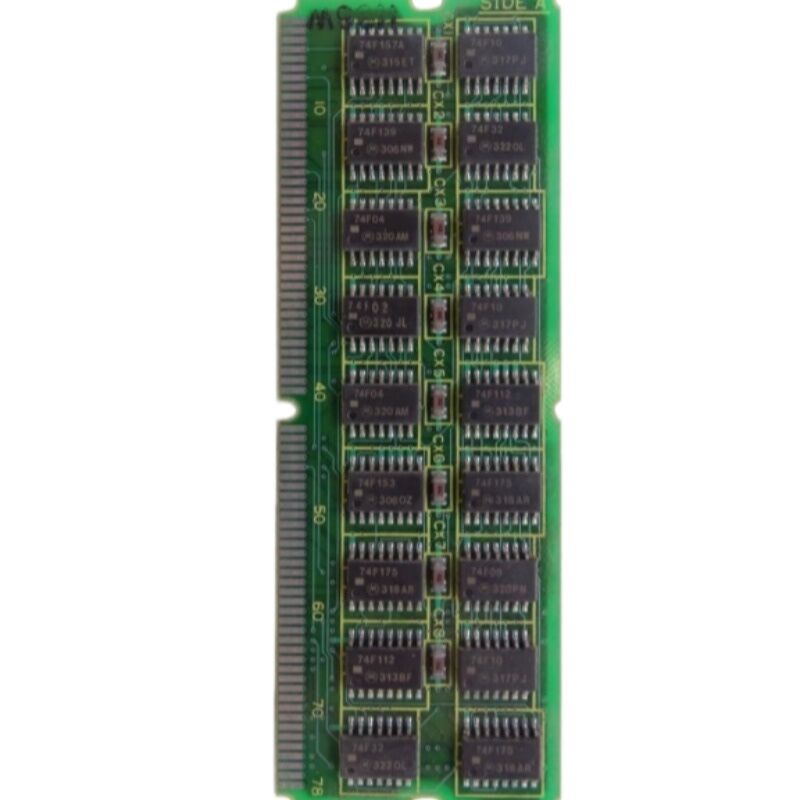

G Fanuc A20B-2900-0430 Zarząd zależny A20B29000430 A2OB-29OO-O43O

FANUC A20B-2900-0430

Numer części:A20B-2900-0430

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł sterowania PCB

Seria tablicy:A20B-2900

Zastosowanie:Automatyzacja systemu sterowania FANUC CNC

Przegląd

A20B-2900-0430 to moduł płytek drukowanych z serii A20B-2900 firmy FANUC, szerokiej rodziny modułów PCB, który obsługuje gamę sterowników CNC FANUC przed serią I, obejmującą serię 15, 16, 18, 20, i 21.

Rodzina A20B-2900 obejmuje moduły pamięci, moduły sterowania systemem, płyty interfejsu wrzutowego, karty serwo interfejsu i moduły graficzne.określonej funkcji w sterowniku, w którym jest zainstalowany.

-0430 jest jednym z takich wariantów, przyczyniając się do specyficznych możliwości systemu CNC, który obsługuje.

FANUC zbudował sterowniki CNC serii 16 do 21 w oparciu o filozofię modułowej płyty plug-in.

Główna płyta procesora stanowiła strukturalny i elektryczny rdzeń, a moduły plug-in dostarczały specyficzne funkcje, które określały możliwości sterownika: jaki interfejs węzła używał,ile pamięci miała, jakie połączenia I/O były dostępne, jakie grafiki wyświetlał wyświetlacz operatora.

Filozofia ta pozwoliła FANUC skonfigurować jedną płytę główną dla wielu różnych zastosowań maszynowych, po prostu wybierając odpowiednią kombinację modułów plug-in.

A20B-2900-0430 zajmuje zdefiniowaną pozycję w tej modułowej architekturze.

Jego funkcja w sterowniku służy automatyzacji maszyny w sposób zgodny z ustaloną rolą płyt serii A20B-2900.

Tablica jest wytwarzana w Japonii, wykonana zgodnie ze standardami produkcji przemysłowej FANUC i zaprojektowana do ciągłej pracy w środowisku szaf CNC.

Główne specyfikacje

Seria A20B-2900

Szerokość serii A20B-2900 jest jedną z cech wyróżniających architektury modułowej FANUC przed serią i.

W ramach jednej serii FANUC produkował moduły od prostych układów SRAM na płycie zależnej po złożone moduły sterowania systemem z zintegrowanymi interfejsami węzła,Z modułów magazynowych o różnej pojemności, moduły DRAM do pamięci roboczej, moduły sterujące CRT do systemu wyświetlania i płyty servo interfejsu do komunikacji napędowej.

Ta różnorodność była istotą.

Ta sama główna płyta procesora może obsługiwać centrum obrotowe, które wymagało analogowego interfejsu węzła, centrum obróbczego, które wymagało seryjnego węzła, system z 9-calowym wyświetlaczem CRT,i maszyny z mniejszym panelem LCD wszystkie poprzez wybór odpowiedniego wariantu A20B-2900 dla każdej pozycji funkcji.

Producent maszyny wybrał kombinację, która pasowała do konstrukcji maszyny.

A20B-2900-0430 mieści się w tym ekosystemie jako jeden specyficzny moduł dla jednej specyficznej funkcji w jednej lub kilku z tych konfiguracji sterowników.

Jego obecność w komplecie modułu sterownika określa część zestawu możliwości tego sterownika.

Architektura modułowa i możliwość obsługi

Modułowa konstrukcja sterowników serii A20B-2900 ma bezpośrednią praktyczną korzyść dla właścicieli maszyn: ukierunkowana wymiana.Główna płyta procesora i wszystkie inne moduły nadal są w eksploatacji.

Jest to prawidłowa reakcja konserwacyjna zastępująca zidentyfikowany wadliwy moduł, a nie kompletny zespół sterownika.

Osiągnięcie tej korzyści wymaga prawidłowej identyfikacji usterek.

Pojedyncza awaria modułu zazwyczaj powoduje alarmy związane z funkcją tego modułu, podczas gdy inne funkcje sterownika pozostają nienaruszone.

Uszkodzenie modułu pamięci powoduje alarmy związane z pamięcią.

W przypadku błędu modułu interfejsu węzłowego występuje alarm komunikacji węzłowego.

Te kategorie alarmowe pomagają skierować diagnozę do konkretnej rodziny modułów.

W przypadku A20B-2900-0430 podejście diagnostyczne polega na identyfikacji wyprodukowanych kodów alarmowych, powiązaniu ich z wskazanym obszarem funkcjonalnym,i potwierdzić, czy obszar funkcji odpowiada położeniu tego modułu w sterowniku.

Wykorzystanie instrukcji obsługi sprzętowej sterownika oraz dokumentacji dotyczącej kodu alarmowego zapewnia mapowanie kodu alarmowego do typu modułu.

Dostępność modułu legacy

Seria A20B-2900 została wyprodukowana dla platform CNC FANUC przed serią i FANUC zaprzestał oryginalnej produkcji tych modułów lata temu,po przejściu na generację sterowników serii iMaszyny, które je używają, nadal są w służbie.

Łańcuch dostaw na rynku wtórnym skutecznie wspiera te maszyny.

Zbadawane nadwyżki modułów z wycofania maszyn z eksploatacji stanowią podstawowe źródło części zamiennych.Moduły profesjonalnie odnowione gdzie kluczowe elementy są wymieniane i płyta jest testowana funkcjonalnie oferują większą pewność niż nadwyżka nieprzetestowana.

Usługi naprawcze działające na poziomie komponentów mogą przywracać uszkodzone moduły, które są rzeczywiście naprawialne, zwiększając dostępność funkcjonalnych jednostek, nawet jeśli całkowita podaż stopniowo się kurczy.

Przy zakupie części zamiennej A20B-2900-0430 należy dokładnie potwierdzić numer części.

Seria A20B-2900 zawiera wiele wariantów, a fizyczne podobieństwo między wariantami może wprowadzać w błąd.

Częste pytania

P1: Alarm wyprodukowany przez sterownik wskazuje obszar funkcji, który obsługuje A20B-2900-0430.

Najpierw sprawdź złącze płyty, wyciągnij go i ponownie załóż, sprawdź kontakty pod kątem uszkodzenia lub zanieczyszczenia, a następnie ponownie sprawdź.

Luźny lub brudny złącze może powodować alarmy w obszarze funkcji, które wydają się być usterkami modułu.

Jeżeli alarm utrzymuje się po potwierdzeniu ponownego nałożenia złącza, modulu podejrzanego należy wymienić na znany dobry moduł pochodzący z zgodnego źródła, jeśli jest dostępny.

Jeśli alarm podąża za modułem, płyta jest potwierdzona jako wadliwa.

Jeśli alarm pozostaje w pozycji niezależnie od tego, który moduł jest zainstalowany, usterka jest w obszarze gniazda deski głównej, a nie modułu.

P2: Po wymianie A20B-2900-0430 kontroler wyświetla nowy alarm, który wcześniej nie był obecny.

Nowy alarm po wymianie modułu oznacza zazwyczaj, że moduł wymiany ma inną konfigurację funkcjonalną niż oryginalny,lub że oprogramowanie systemowe musi rozpoznać i inicjalizować nowy moduł.

Sprawdź, czy numer części modułu zastępczego dokładnie pasuje do oryginału.

W takim przypadku należy sprawdzić, czy sterownik wymaga ustawienia parametru rozpoznającego konfigurację modułu.

W niektórych konfiguracjach serii A20B-2900 konieczna jest zmiana parametrów, aby zadeklarować obecność nowego modułu oprogramowaniu sterownika.

P3: Moduł wydaje się fizycznie nienaruszony. Czy warto spróbować go naprawić zamiast wymienić?

Badania fizyczne wykrywają oczywiste usterki - spalone komponenty, pęknięte kondensatory, uszkodzone ślady - ale wiele awarii komponentów elektronicznych nie wywołuje widocznych objawów.

Kondensator może ulec awarii elektrycznej, gdy wydaje się nietknięty.

Jednostka może ulec degradacji do marginalnej operacji bez żadnych widocznych dowodów.

Jeśli moduł wywołuje konsekwentne objawy awarii, a złącze zostało potwierdzone jako dobre, płyta uległa wewnętrznej awarii.

W przypadku modułów A20B-2900 warto podjąć próbę naprawy wykonywanej przez wykwalifikowanego technika, biorąc pod uwagę ich rzadkość, ale naprawa musi obejmować testowanie funkcjonalne sterownika w celu potwierdzenia rozwiązania usterki.

P4: Jak należy przechowywać zapasowy moduł A20B-2900-0430 do przyszłego użytku?

Przechowywać w oryginalnym opakowaniu antystatycznym lub równoważnym opakowaniu.

Kontrola kontaktów ogniw rocznie ∙ zanieczyszczenie i utlenianie kontaktów miedzi z czasem wzrastają.

Jeżeli płyta posiada pamięć zasilaną baterią lub posiada baterię zapasową, należy regularnie sprawdzać napięcie baterii i wymieniać ją, zanim spadnie poniżej progu zatrzymywania.Wyraźnie oznakować przechowywaną płytę numerem części i datą jej składowania.

P5: Maszyna ma zostać całkowicie zmodernizowana CNC. Czy A20B-2900-0430 jest specyficzny dla obecnego sterownika, czy można go ponownie wykorzystać w systemie CNC zastępczym?

Moduły serii A20B-2900 są specyficzne dla architektury sterowników platform FANUC z serii pre-i.

Jeżeli w wyniku modernizacji CNC sterownik zostanie zastąpiony nowoczesnym sterownikiem z serii i lub nowszą platformą, stare moduły nie mogą być przenoszone do nowego sterownika, który wykorzystuje zupełnie inny format modułu,Architektura tła, i środowiska oprogramowania.

A20B-2900-0430 nie będzie miał miejsca w nowym sterowniku.

Utrzymać go jako zapasowy element oryginalnego sterownika tylko wówczas, gdy pozostaje on w eksploatacji w innym miejscu lub z niego odpowiedzialnie pozbyć się po zakończeniu modernizacji.
