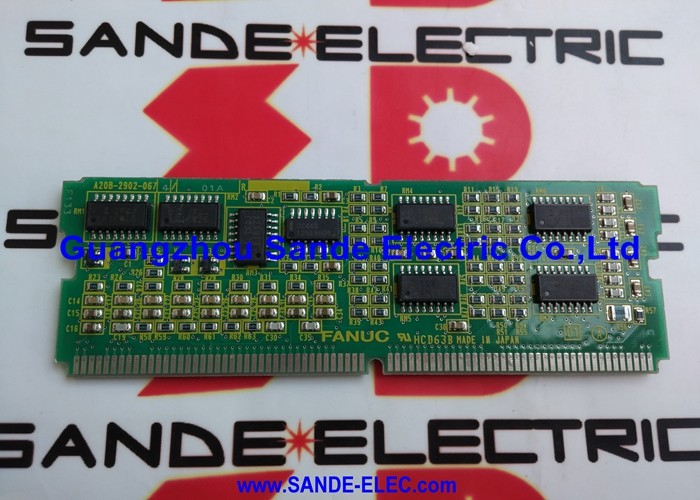

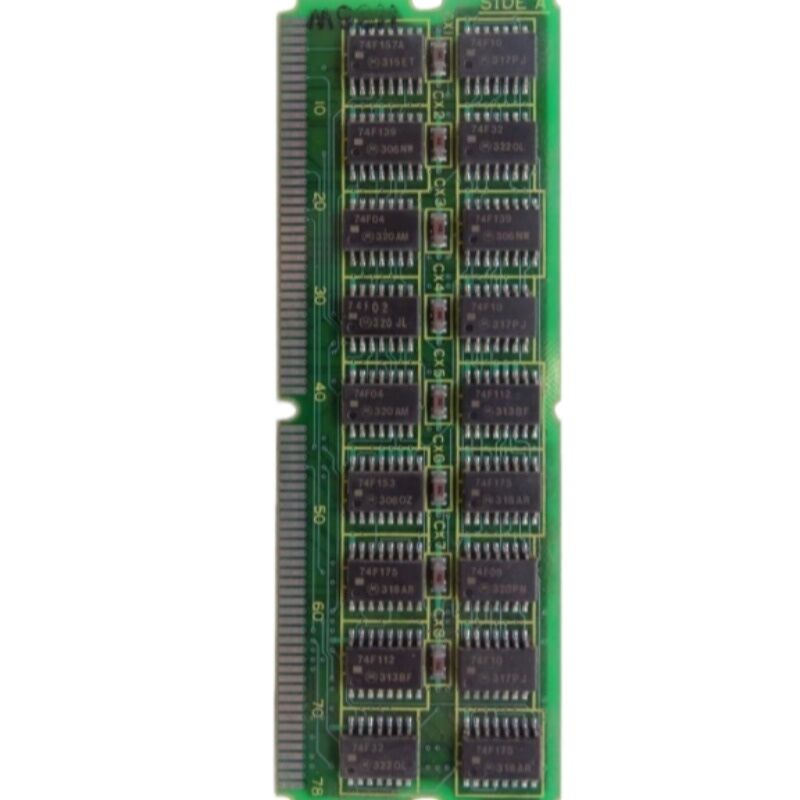

FANUC A20B-2900-0450 | Moduł sterujący R-J M32i — Kontroler robota FANUC, pochodzenie Japonia

Numer części: A20B-2900-0450

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł sterujący R-J M32i (PCB)

Seria płyty: A20B-2900

Kompatybilne systemy: Kontrolery robotów FANUC serii R-J

Przegląd

A20B-2900-0450 to moduł sterujący R-J M32i dla kontrolerów robotów FANUC z serii R-J. R-J był główną platformą kontrolerów robotów FANUC dla swojej generacji — kontrolerem, który zarządzał wszystkimi aspektami ruchu robota, wykonywania programów, wejść/wyjść i komunikacji dla ramion robotów przemysłowych FANUC.

Moduł M32i jest główną płytą procesora kontrolera: komponentem, który uruchamia oprogramowanie sterujące robota, wykonuje programy ruchu, zarządza interfejsem panelu sterowania i koordynuje serwonapędy dla wszystkich osi robota.

Kontrolery robotów FANUC z generacji R-J pozostawały w służbie w zastosowaniach montażu samochodowego, spawania łukowego, przenoszenia materiałów i ładowania części przez wiele lat. Kontrolery te nadal są używane w zakładach, które utrzymują swoją flotę robotów. Gdy moduł M32i ulegnie awarii, robot nie działa — ruch jest niemożliwy bez centralnego procesora.

A20B-2900-0450 to część zamienna, która przywraca funkcjonalność uszkodzonemu kontrolerowi.

Kluczowe specyfikacje

Architektura kontrolera R-J

Kontrolery FANUC R-J wykorzystywały architekturę modułowych płyt. Moduł M32i był głównym procesorem — uruchamiał oprogramowanie operacyjne robota, wykonywał programy ruchu i zarządzał wszystkimi funkcjami sterowania wysokiego poziomu. Płyty pomocnicze obsługiwały komunikację serwo, wejścia/wyjścia i interfejsy peryferyjne, ale wszystkie zależały od modułu M32i w zakresie koordynacji.

Ta modułowość była celowa. Poszczególne płyty można było wymieniać niezależnie w przypadku awarii, bez konieczności wymiany całego kontrolera.

Moduł M32i był najbardziej krytycznym pojedynczym komponentem — jego awaria zatrzymywała robota niezależnie od stanu wszystkich innych płyt.

Moduł podłącza się do głównej struktury płyty kontrolera za pomocą zdefiniowanych złączy.

Po zainstalowaniu modułu zamiennego oprogramowanie robota — programy, zmienne systemowe, dane masteringowe — musi zostać przywrócone z kopii zapasowej.

Sprzęt modułu zapewnia możliwości przetwarzania; zawartość oprogramowania określa, co robot z tym zrobi.

Mastering robota i wymiana modułu

Dane masteringowe są jedną z najważniejszych informacji w kontrolerze robota. Jest to kalibracja, która łączy pozycje enkoderów przegubów robota z fizyczną pozycją robota w przestrzeni. Jeśli dane masteringowe zostaną utracone — co zdarza się, gdy pamięć SRAM kontrolera straci zasilanie lub nie zostanie wykonana kopia zapasowa — robot nie wie, gdzie się znajduje.

Fizyczne ponowne masteringowanie jest wymagane, zanim robot będzie mógł być używany do precyzyjnej pracy.

Podczas wymiany A20B-2900-0450 dane masteringowe muszą zostać przywrócone z kopii zapasowej wraz ze wszystkimi innymi danymi systemowymi. Jeśli nie ma kopii zapasowej, robot musi zostać fizycznie ponownie zmasterowany na każdej osi przy użyciu uchwytów referencyjnych lub znaków kontrolnych.

Procedura ta wymaga wykwalifikowanego personelu i zajmuje znaczną ilość czasu produkcyjnego.

Zawsze wykonaj pełną kopię zapasową przed jakąkolwiek pracą przy płycie kontrolera.

Pełna, aktualna kopia zapasowa przekształca wymianę płyty z potencjalnie całodniowego wydarzenia w godzinny proces.

Ponowne ładowanie oprogramowania po wymianie

Po wymianie modułu środowisko oprogramowania kontrolera robota musi zostać systematycznie odbudowane:

Załaduj oprogramowanie systemowe z oryginalnych nośników oprogramowania kontrolera lub z kopii zapasowej FROM. Następnie przywróć wszystkie programy robota i zmienne systemowe, w tym dane masteringowe, ramiona narzędzi, ramiona użytkownika i przypisania wejść/wyjść.

Na koniec zweryfikuj działanie, uruchamiając robota przez zaprogramowane pozycje z niską prędkością, zanim wrócisz do produkcji.

Każdy krok jest niezbędny.

Pominięcie któregokolwiek kroku grozi nieprawidłowym ruchem robota, który mógłby uszkodzić narzędzia, uchwyty lub samego robota.

FAQ

P1: Kontroler robota R-J włącza się, ale wyświetla błąd systemowy, zanim panel sterowania stanie się responsywny. Czy moduł M32i jest prawdopodobną przyczyną usterki?

Błąd systemowy uniemożliwiający responsywność panelu sterowania wskazuje, że moduł CPU nie może zakończyć inicjalizacji.

Jest to zgodne z usterką modułu M32i. Najpierw potwierdź, że napięcia zasilania kontrolera są prawidłowe — niewystarczające napięcie może uniemożliwić uruchomienie jakiegokolwiek procesora.

Jeśli zasilanie jest potwierdzone jako dobre, a błąd utrzymuje się, moduł M32i jest głównym podejrzanym.

P2: Po wymianie modułu M32i robot zgłasza alarm błędu masteringowego na wszystkich osiach. Czy jest to oczekiwane?

Dane masteringowe są przechowywane w pamięci SRAM zasilanej bateryjnie. Jeśli dane SRAM były nienaruszone, a bateria zapasowa działała, dane masteringowe powinny przetrwać wymianę modułu.

Jeśli dane masteringowe nie zostały wykonane kopii zapasowej i są nieobecne po wymianie, wymagane jest fizyczne ponowne masteringowanie.

Sprawdź ekran zmiennych systemowych pod kątem wartości masteringowych — jeśli wszystkie przeguby pokazują zero lub brak danych masteringowych, potrzebne jest ponowne masteringowanie.

P3: Programy robota przetrwały wymianę modułu, ale robot porusza się nieprawidłowo. Co może być przyczyną?

Nieprawidłowy ruch robota po wymianie modułu zazwyczaj wskazuje na nieprawidłowe dane ramienia narzędzia lub ramienia użytkownika, lub dane masteringowe, które nie odpowiadają fizycznej kalibracji robota. Zweryfikuj dane ramienia narzędzia i ramienia użytkownika w porównaniu z danymi przed wymianą.

Uruchom każdy przegub w wolnym ruchu ręcznym, aby potwierdzić prawidłowy kierunek i skalę przed wykonaniem jakiegokolwiek programu.

P4: Czy A20B-2900-0450 z innego robota tej samej serii może być użyty jako zamiennik?

Jeśli numer części jest identyczny, sprzęt jest kompatybilny. Zawartość oprogramowania z robota dawcy będzie się różnić.

Traktuj moduł zamienny jako pusty sprzęt i przywróć oprogramowanie docelowego robota z jego własnych plików kopii zapasowej.

Nigdy nie zakładaj, że programy lub parametry z robota dawcy są odpowiednie.

P5: Jak są tworzone kopie zapasowe danych masteringowych w celu ochrony przed przyszłymi awariami modułu?

Dane masteringowe są zawarte w pełnej kopii zapasowej SRAM z menu systemowego panelu sterowania.

Ta kopia zapasowa zapisuje wszystkie zmienne systemowe, w tym dane masteringowe, do pliku na karcie pamięci. Oznacz kartę identyfikatorem robota i datą.

Przechowuj wiele generacji kopii zapasowych. Wykonaj ponowną kopię zapasową za każdym razem, gdy zostanie wykonane ponowne masteringowanie.
