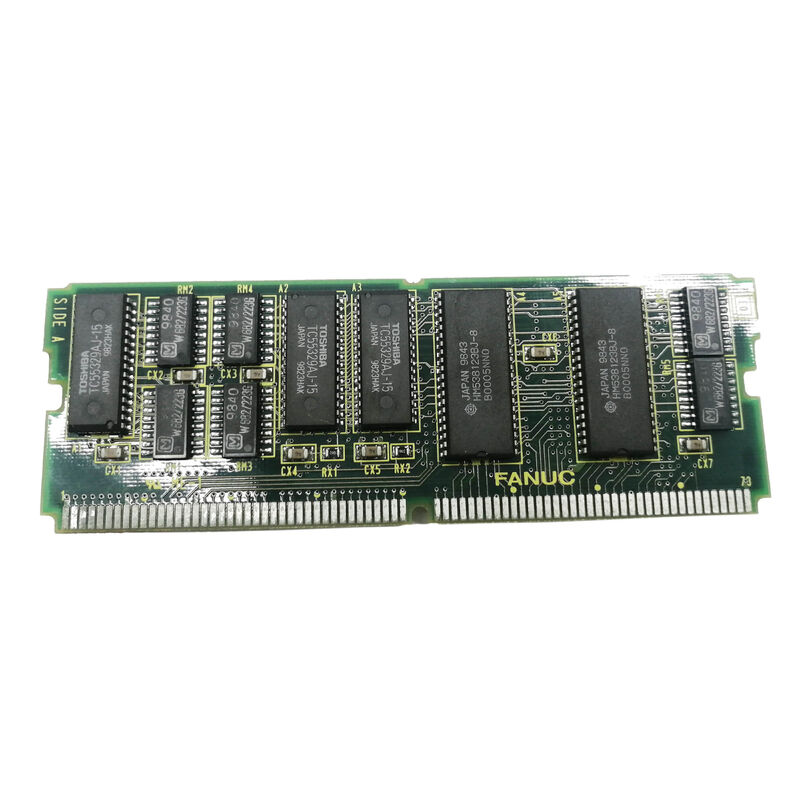

PŁYTA CÓRKA PCB FANUC A20B-2900-0500 A20B29000500 A2OB-29OO-O5OO

A20B-2900-0500∙ FANUC 1MB CMOS SRAM Memory Module ∙ RJ Robot Controller i CNC / Battery-Backed Non-Volatile RAM Card

CMOS SRAM

A20B-2900-0500 wykorzystuje technologię CMOS SRAM Statyczna pamięć RAM o niezwykle niskim zużyciu energii, utrzymywana przez baterię litową, gdy robot lub sterownik CNC jest wyłączony.Ta konstrukcja zasilana baterią nadaje CMOS SRAM kluczową właściwość:niezmienność przy zasilaniu akumulatorami.

Podczas pracy sterownika CMOS SRAM działa z pełną prędkością, zapewniając szybki dostęp do odczytu/zapisu do wykonania programu i obsługi danych.akumulator litowy utrzymuje zawartość pamięci SRAM, utrzymując wszystkie przechowywane dane nienaruszone do następnego uruchomienia.

To zasadniczo różni się od DRAM (który traci całą zawartość przy wyłączeniu) i FROM/Flash (który przechowuje dane trwale bez baterii, ale nie może być zapisywany tak szybko).

Główne specyfikacje

Co przechowuje 1MB karty CMOS

W sterownikach FANUC RJ i systemach CNC karta CMOS SRAM zawiera najważniejsze dane operacyjne:

Programy robotowe lub CNC:Częściowe programy, programy ruchu robota i podprogramy znajdują się w pamięci CMOS SRAM.Cała pojemność 1 MB umożliwia obsługę znacznej biblioteki programów ∙ znaczący wzrost w stosunku do podstawowej pamięci wewnętrznej mniejszych sterowników.

Parametry systemu:Wszystkie parametry osi, wartości serwostunkowania, przydziały I/O i dane konfiguracji systemu są zamieszczane w pamięci CMOS SRAM.Utrata tych danych wymaga pełnego ponownego wprowadzenia parametrów ∙ proces czasochłonny, który zatrzymuje produkcję.

Zmienniki i rejestry:Rejestry pozycji, rejestry numeryczne i rejestry ciągów w sterownikach robota; zmienne makro i dane o przesunięciu narzędzi w systemach CNC, wszystkie przechowywane w CMOS SRAM.

Dane PMC/PLC:W zastosowaniach CNC dane PMC (Programmable Machine Controller) mogą być również przechowywane w CMOS SRAM w zależności od konkretnej konfiguracji sterownika.

Scenariusze zastosowania

Moduł pamięci sterownika RJ:Po przywróceniu danych z kopii zapasowej, A20B-2900-0500 jest wymieniany w celu zapewnienia niezawodnego przechowywania pamięci w przyszłości.Jednocześnie zainstalowana jest nowa bateria litowa.

Ulepszenie zdolności programu CNC:System FANUC CNC o ograniczonej pamięci wewnętrznej nie może przechowywać całej biblioteki programów części wymaganych do jego gamy produkcyjnej.A20B-2900-0500 dodaje 1MB pojemności CMOS SRAM .

Częste pytania

P1: Jaka jest różnica między modułami CMOS SRAM (A20B-2900-0500) a FROM w systemach FANUC?

CMOS SRAM (moduł ten) przechowuje dane, które często zmieniają się - programy, parametry i zmienne.FROM (Flash ROM) przechowuje stałe oprogramowanie systemowe the CNC operating kernel and optional software i trwale przechowuje dane bez zasilania bateriiObie są zazwyczaj obecne w tym samym sterowniku, spełniając różne role magazynowe.

P2: Jak ważna jest bateria zapasowa dla A20B-2900-0500?

Gdy awaria baterii zapasowej, wszystkie dane przechowywane w pamięci CMOS SRAM są utracone, wszystkie programy robota lub CNC, wszystkie parametry i wszystkie dane zmienne.Kontrolery FANUC wywołują alarm o niskim poborze baterii przed całkowitą awariąAkumulator litowy należy proaktywnie wymieniać w odstępach konserwacji określonych w instrukcji obsługi sterownika i zawsze utrzymywać bieżące kopie zapasowe wszystkich danych CMOS.

P3: Czy zastąpienie A20B-2900-0500 powoduje utratę wszystkich zapisywanych programów i parametrów?

Tak. Nowy lub zastąpiony moduł CMOS SRAM uruchamia się pusty wszystkie treści ze starego modułu są utracone po usunięciu. Zawsze wykonuj pełne kopie zapasowe wszystkich danych robota lub CNC (programy, parametry,Po zainstalowaniu zamiennika należy przywrócić z kopii zapasowej przed ponownym uruchomieniem sterownika.

P4: Czy A20B-2900-0500 jest kompatybilny zarówno z sterownikami robota RJ, jak i systemami CNC?

Opis użytkownika potwierdza kompatybilność "ROBOT/CNC".Czy dany system FANUC CNC akceptuje A20B-2900-0500 zależy od modelu CNC i architektury rozszerzania pamięci. Przed montażem należy potwierdzić z odpowiedniej instrukcji obsługi technicznej kontrolera.
