FANUC A16B-1010-0170

Numer części:A16B-1010-0170

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Główny PCB / Główna tablica sterowania

Powołanie:0TE Główny PCB

Status:Wykluczone według producenta

Przegląd

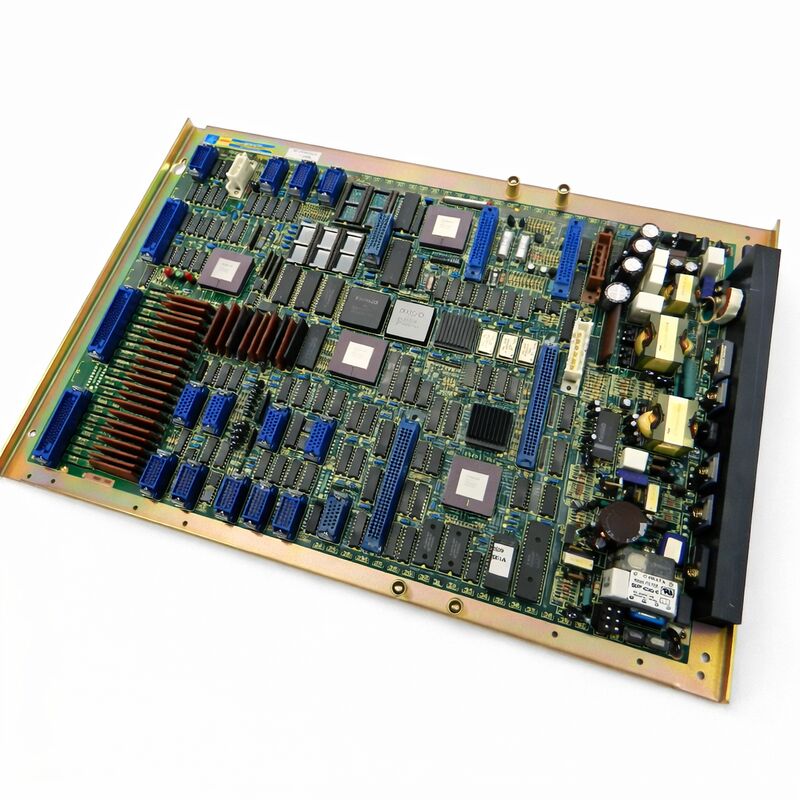

A16B-1010-0170 jest głównym płytą elektroniczną dla systemu sterowania CNC FANUC Series 0TE.

Kontrola osi, polecenie węzła, wykonywanie PMC, interfejs operatora i zarządzanie I / O przepływają przez tę płytę lub z niej.Żadna inna płyta w sterowniku nie nosi tej samej wagi.

Seria A16B-1010 obejmuje rodzinę głównych płyt PCB dla generacji CNC serii 0 firmy FANUC.Różne numery sufiksów identyfikują różne warianty w rodzinie serii 0.

-0170 jest wariantem 0TE. Nie jest wymienny z płytami dla innych modeli tej samej generacji, nawet tych, które wyglądają fizycznie podobnie.

Ta płyta została wycofana z produkcji przez producenta, FANUC przestał ją produkować.

Zainstalowana baza maszyn obsługujących urządzenia sterujące serii 0TE jest jedynym zapotrzebowaniem na tę część, a zapotrzebowanie to jest rzeczywiste.Sprzęt EDM, oraz w innych zastosowaniach, w których szeroko stosowano serię 0TE.

Główne specyfikacje

Co kontroluje główny PCB

Głównym ogniwem systemu CNC w serii 0 jest główny procesor, serwo LSI do sterowania ośmią oraz interfejs logiczny, który łączy się z innymi płytami w sterowniku.Każda inna płyta w szafie komunikuje się przez lub do głównego PCB.

Komendy o pozycji osi pochodzą stąd.

Serwo pętla biegnie tutaj. Wykonanie drabiny PMC jest zarządzane tutaj. Kiedy operator naciska klawisz na panelu MDI, sygnał dociera do głównego PCB. Kiedy kod M maszyny wzywa do płynu chłodniczego,główny PCB przetwarza go.

Zakres roli tej płyty wyjaśnia, dlaczego usterka głównego układu PCB wyłącza całą maszynę, podczas gdy awaria większości innych płyt wpływa tylko na określoną funkcję.

Na maszynach z serii 0TE, które są zazwyczaj przetwornicami CNC, ośrodkami obrotowymi i systemami EDM drutowymi, główny PCB obsługuje konfigurację osi odpowiednią dla tych typów maszyn.

Wariant 0TE odzwierciedla wymagania funkcjonalne i elektryczne dla tego konkretnego zastosowania.

Zbieranie nieprodukowanej płyty

FANUC zakończył produkcję A16B-1010-0170, ponieważ generacja serii 0 została zastąpiona nowszymi platformami sterowania.

Każda dostępna dzisiaj jednostka jest albo oryginalną nadwyżką (składowaną jako nową, ale nieużywaną), albo odnowioną/naprawioną jednostką wyciągniętą z pola.

Jednostki nadwyżkowe są preferowane, gdy są dostępne.

W przypadku braku nadwyżki, odnowione i naprawione urządzenia są ważną alternatywą.pod warunkiem, że źródło naprawy ma prawdziwe doświadczenie z głównymi płytami PCB serii 0 FANUC i tablicami testowymi przed sprzedażą.

Na rynku starych płyt FANUC istnieją podrobione.

W obiegu są płyty z nieprawidłowymi numerami części na etyketach, nieprawidłową populacją komponentów lub po prostu nieudane płyty przepakowane jako funkcjonalne jednostki.Zakup od dostawców, którzy mogą potwierdzić pochodzenie i wyniki badań.

Rozważania dotyczące instalacji

Wymiana głównego płytki w sterowniku serii 0TE wymaga pełnego przywrócenia danych systemowych.Sama płyta instaluje się w półce sterowania w pozycji określonej w dokumentacji maszyny.

Należy załadować zestaw parametrów odpowiadający konfiguracji maszyny.

Wykorzystanie nieprawidłowo załadowanych parametrów może powodować natychmiastowe alarmy osi lub niebezpieczne zachowanie.

Zawsze weryfikuj parametry w odniesieniu do dokumentacji maszynowej przed uruchomieniem osi po wymianie głównej płytki PCB.

Częste pytania

Pytanie 1: Kontroler serii 0TE uruchamia się, ale natychmiast wyświetla alarm systemowy.

Alarmy uruchomieniowe w systemach CNC serii 0 często zawierają dwucyfrowy kod alarmowy.

Kody w serii 900 zazwyczaj wskazują na usterki sprzętowe związane z główną płytą PCB lub jej ściśle powiązanymi obwodami.

Kod alarmowy znacznie zawęża diagnostykę przed założeniem błędu PCB.

P2: Czy A16B-1010-0170 można naprawić na poziomie części?

Naprawa na poziomie komponentów jest możliwa dla doświadczonych techników posiadających dostęp do schematów serii FANUC 0 i odpowiedniego sprzętu badawczego.

Do najczęstszych rodzajów awarii należą awarie obwodu baterii, degradacja kondensatora i uszkodzenia servo LSI z powodu przejściowych mocy.

Proprietarne urządzenia FANUC LSI na tej płycie nie mogą być dostarczane z niezależnych źródeł.

P3: Parametry nie były tworzone w kopii zapasowej przed awarią głównego układu PCB.

W większości przypadków nie bezpośrednio z nieudanej rady.Jeśli płyta ma częściowy błąd Całkowicie martwa deska nic nie daje.

Jeżeli nie ma kopii zapasowej, parametry należy ponownie wprowadzić ręcznie z dokumentacji maszyny lub z zapisów producenta maszyny.

P4: Czy konieczne jest dopasowanie poziomu przeglądu zarządu do poziomu A16B-1010-0170?

Poziomy rewizji w obrębie tego samego numeru części zazwyczaj wskazują na zmiany układu PCB, które nie wpływają na funkcjonalność.

W większości przypadków każda rewizja formularza A16B-1010-0170 jest ważnym zastępstwem innego.

Jednakże w przypadku maszyn z bardzo specyficznymi wersjami oprogramowania lub historią modyfikacji przed instalacją należy potwierdzić zgodność z dokumentacją serwisową.

P5: Maszyna jest nieczynna od kilku lat. Kontroler włącza się, ale nie działa. Czy jest to główny problem z PCB?

Długotrwałe okresy bezczynności powodują utratę danych SRAM zasilanych baterią, jeśli nie utrzymywano baterii zapasowej.

Maszyna, która nie może działać po długim przechowywaniu często straciła zestaw parametrów, a nie uszkodzony główny PCB.

Jeśli bateria jest martwa i nie ma parametrów, przywróć z kopii zapasowej lub wprowadź ponownie ręcznie.

Jeśli parametry są obecne i ważne, ale maszyna nadal nie działa, przejdź do diagnostyki sprzętu.
