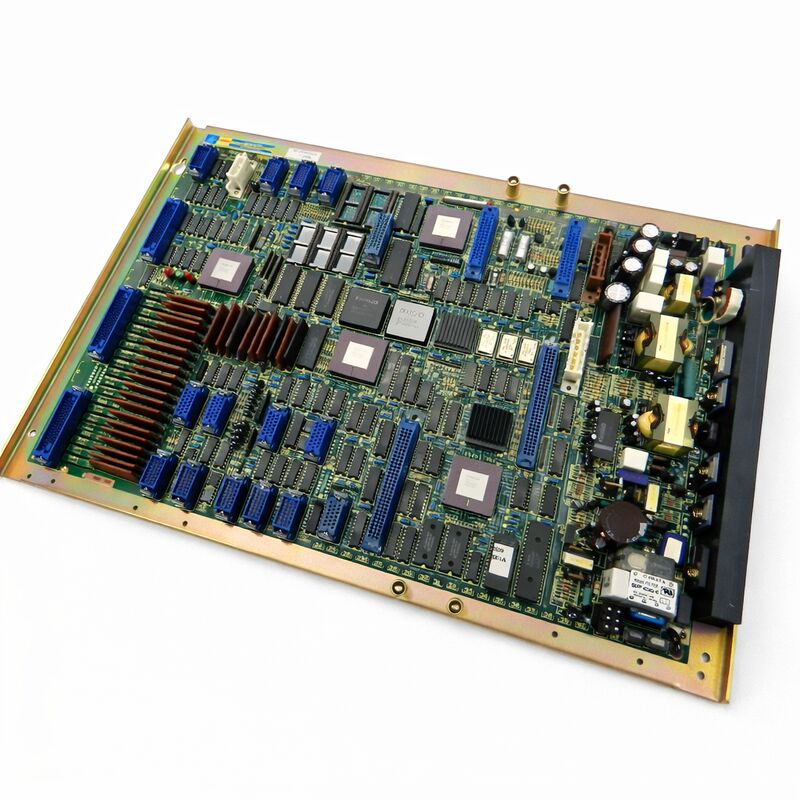

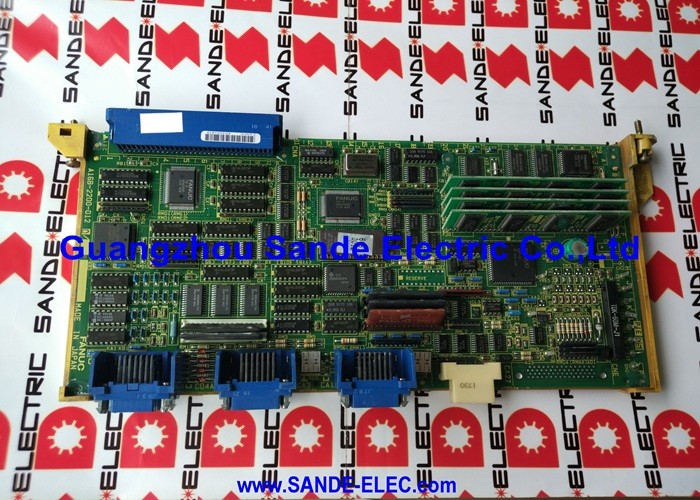

FANUC A16B-1010-0240 | F0-Mate Master PCB — System 10 / 11 / 12 i sterownik F0-Mate CNC, pochodzenie Japonia

Numer części: A16B-1010-0240

Producent: FANUC Corporation (Japonia)

Typ produktu: Płyta główna (główna płyta CPU)

Seria płyt: A16B-1010

Kompatybilne systemy:FANUC System 10, 11, 12; F0-Mate CNC

Sterowanie osiami: 2 osie (z opcjonalnym rozszerzeniem osi)

Przegląd

A16B-1010-0240 to płyta główna — główna płyta CPU — dla systemu CNC F0-Mate firmy FANUC oraz powiązanych platform sterowników System 10, 11 i 12.

Jest to pierwsza generacja cyfrowej płyty głównej serii Mate: centralna inteligencja kompaktowej, samodzielnej jednostki CNC zaprojektowanej dla niższej półki rynku obrabiarek, gdzie cena i prostota były równie ważne, co niezawodne działanie cyfrowe.

Oznaczenie F0-Mate identyfikuje to jako kompletny cyfrowy system CNC.

W przeciwieństwie do większych sterowników serii 0-A i późniejszych serii 0-C, które wykorzystywały modułową architekturę opartą na stelażu z oddzielnymi płytami funkcyjnymi, F0-Mate skoncentrował kluczowe funkcje CNC na jednej płycie głównej.

Płyta ta zawiera główny procesor, interfejs serwo do dwuosiowego sterowania cyfrowego, sekcję wejść/wyjść do połączeń maszynowych, wbudowany zasilacz oraz obsługę systemu przechowywania danych na kasetach PC, używanego w tych sterownikach zamiast jednostki drabinkowej PMC-L, znajdującej się w większych maszynach serii 0.

Płyta steruje podstawowym monochromatycznym wyświetlaczem graficznym — wystarczającym do zastosowań obrabiarek, do których została zaprojektowana.

Zastosowania te obejmowały zazwyczaj małe centra tokarskie i kompaktowe centra obróbcze, gdzie liczba osi była niska, złożoność programów umiarkowana, a priorytetem była niezawodna cyfrowa wydajność CNC w przystępnej cenie. F0-Mate to osiągnął.

Był to kompletny, funkcjonalny cyfrowy CNC w kompaktowej obudowie.

Wiele z tych systemów pozostaje w produktywnym użyciu do dziś w dokładnie tych maszynach, do których zostały zaprojektowane.

Kluczowe specyfikacje

F0-Mate w kontekście

Platforma CNC serii 0 firmy FANUC była jedną z najbardziej udanych komercyjnie linii produktów CNC swojej epoki. Pełne sterowniki serii 0 — 0-A, 0-B, 0-C — zasilały centra obróbcze i tokarskie w globalnym przemyśle produkcyjnym.

Warianty Mate były odpowiedzią FANUC na ważny segment rynku: producentów maszyn, którzy potrzebowali prawdziwego cyfrowego CNC firmy FANUC, ale uważali pełną serię 0 za zbyt drogą lub zbyt dużą dla swoich kompaktowych konstrukcji maszyn.

F0-Mate zapewniał rdzeń doświadczenia serii 0 — cyfrowe sterowanie serwo, znajome środowisko programowania FANUC, standardową funkcjonalność G-code — w formie i cenie odpowiedniej dla mniejszych maszyn.

Wbudowany zasilacz płyty eliminował potrzebę stosowania oddzielnego modułu zasilania. Wbudowane wejścia/wyjścia eliminowały potrzebę stosowania oddzielnych płyt wejść/wyjść do podstawowej łączności maszynowej.

Sterowanie dwuosiowe było standardem, z możliwością dodania trzeciej osi za pomocą płyty rozszerzającej 1810-0010, gdy maszyna tego wymagała.

Przechowywanie danych na kasetach PC było cechą charakterystyczną tego pokolenia. Programy części były przechowywane na taśmach kasetowych, które można było ładować do sterownika.

Była to akceptowana technologia przechowywania danych tamtych czasów dla tej klasy maszyn.

Rola płyty głównej

Każda funkcja CNC F0-Mate przechodzi przez tę płytę główną. Kiedy operator maszyny wprowadza polecenie na klawiaturze MDI, płyta główna je przetwarza. Kiedy CNC interpoluje ścieżkę cięcia, płyta główna oblicza pozycje osi.

Kiedy logika PMC odczytuje wejścia maszynowe i steruje wyjściami maszynowymi, te transakcje wejść/wyjść przechodzą przez sekcję wejść/wyjść na tej płycie.

Kiedy wyświetlacz pokazuje zawartość programu lub pozycje osi, generowanie grafiki odbywa się na tej płycie.

Ta koncentracja funkcji oznacza, że awaria płyty głównej całkowicie zatrzymuje maszynę.

Nie ma możliwości częściowego działania, gdy płyta główna ulegnie awarii — żadna inna płyta nie przejmuje żadnej z jej funkcji.

Maszyna jest wyłączona do czasu naprawy lub wymiany płyty.

Podejście diagnostyczne do F0-Mate z podejrzeniem awarii płyty głównej zaczyna się od wyeliminowania prostszych przyczyn.

Awaria zasilania wewnątrz płyty powoduje ciemny wyświetlacz i brak reakcji maszyny — ale może to być również zewnętrzny problem z zasilaniem.

Awaria procesora zazwyczaj powoduje alarm podczas włączania, którego sterownik nie może usunąć.

Awaria interfejsu serwo powoduje alarmy serwo podczas uruchamiania bez przyczyny mechanicznej.

Odczytanie kodu alarmu, jeśli jest wyświetlany, jest pierwszym krokiem diagnostycznym.

Naprawa i konserwacja starszych systemów

A16B-1010-0240 to produkt starszej generacji. FANUC od dawna zaprzestał oryginalnej produkcji.

Jednak maszyny, które go używają, często nadal są produktywne.

Dobrze utrzymane małe centrum tokarskie ze sterownikiem F0-Mate może działać niezawodnie przez dziesięciolecia — komponenty mechaniczne znacznie przewyższają elektronikę pod względem żywotności, pod warunkiem, że elektronika jest konserwowana.

Konserwacja maszyny z tym sterownikiem oznacza utrzymanie dostępu do części zamiennych płyt.

Łańcuch dostaw na rynku wtórnym — przetestowane płyty nadwyżkowe, profesjonalnie naprawione oryginalne płyty i usługi wymiany oferowane przez specjalistów serwisowych CNC — wspiera te maszyny.

Usługa naprawy na poziomie płyty często może przywrócić sprawność uszkodzonej A16B-1010-0240 przy koszcie znacznie niższym niż cena przetestowanej jednostki zamiennej, co czyni naprawę realną pierwszą opcją, gdy czas na to pozwala.

Często zadawane pytania

P1: Sterownik F0-Mate pokazuje pusty ekran i brak reakcji na jakiekolwiek wejście. Maszyna nie ma innych alarmów. Jaka jest prawdopodobna przyczyna?

Pusty ekran bez reakcji sterownika zazwyczaj wskazuje na utratę wewnętrznego zasilania płyty głównej lub katastrofalną awarię procesora, która uniemożliwia uruchomienie sekwencji startowej. Najpierw potwierdź, że zewnętrzne napięcie zasilania sterownika jest prawidłowe.

Jeśli zewnętrzne zasilanie jest potwierdzone jako dobre, prawdopodobnie uległy awarii obwody wewnętrznego zasilania płyty.

Sprawdź płytę pod kątem przepalonych bezpieczników lub widocznie uszkodzonych komponentów. Naprawa lub wymiana płyty jest odpowiednim kolejnym krokiem.

P2: Maszyna działa, ale wyświetlacz pokazuje tylko częściową zawartość — niektóre obszary są poprawne, a inne zniekształcone. CNC działa normalnie. Czy to jest płyta główna?

Zniekształcenie wyświetlacza przy normalnym działaniu maszyny wskazuje na sekcję graficzną płyty głównej, a nie na obwody CPU lub sterowania serwo.

CPU działa (maszyna działa), ale obwód generowania grafiki ma uszkodzony komponent.

Tego typu awaria jest często naprawialna na poziomie komponentów przez specjalistę zaznajomionego z tą serią płyt.

P3: F0-Mate pokazuje uporczywy alarm serwo na osi 1 przy każdym włączeniu zasilania, zanim zostanie wydane jakiekolwiek polecenie ruchu. Silnik serwo i kable są sprawne. Co należy zbadać na płycie głównej?

Uporczywy alarm serwo przy włączaniu zasilania przy potwierdzonych sprawnych komponentach zewnętrznych wskazuje na obwód interfejsu serwo na płycie głównej.

Układ LSI serwo lub obwód interfejsu płyty nie kończy inicjalizacji.

Jest to awaria na poziomie płyty. Zanim dojdziesz do tego wniosku, sprawdź, czy złącze kabla interfejsu osi na płycie jest czyste i w pełni osadzone.

Jeśli złącze jest potwierdzone jako dobre, obwód interfejsu serwo płyty wymaga uwagi.

P4: Została pozyskana zamienna płyta A16B-1010-0240. Przed instalacją, jakie dane należy przygotować?

Parametry sterownika F0-Mate — parametry osi, przypisania wejść/wyjść, limity posuwu, stałe maszynowe — są przechowywane w sterowniku.

Po zainstalowaniu zamiennej płyty te parametry będą musiały zostać przywrócone.

Jeśli wykonano kopię zapasową parametrów z oryginalnego sterownika (na taśmę kasetową, przez interfejs RS-232 lub przez dowolną dostępną metodę tworzenia kopii zapasowych), ta kopia zapasowa będzie potrzebna.

Przygotuj kopię zapasową parametrów, kopię zapasową programu części i potwierdź właściwą wersję oprogramowania systemowego dla tej maszyny przed rozpoczęciem wymiany płyty.

P5: Napęd kaset PC w F0-Mate również uległ awarii. Czy nadal można obsługiwać maszynę bez napędu kasetowego?

Programy części w F0-Mate są zazwyczaj ładowane z kasety lub wprowadzane bezpośrednio na klawiaturze MDI.

Jeśli napęd kasetowy uległ awarii, programy nadal można wprowadzać na klawiaturze MDI — jest to praktyczne dla krótkich programów.

Dla dłuższych programów interfejs DNC przez port szeregowy RS-232 może być opcją, jeśli oprogramowanie sterownika i konfiguracja maszyny to obsługują.

Skonsultuj się z instrukcją połączeń F0-Mate dotyczącą możliwości DNC przez RS-232 dla tej konkretnej wersji sterownika.
