FANUC A20B-2900-0930 UŻYCANY MODUL A20B29000930 A2OB-29OO-O93O

FANUC A20B-2900-0930

Numer części:A20B-2900-0930

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł CPU (plata MPU)

Procesor:Intel 80386SX (i386sx)

Seria tablicy:A20B-2900

Kompatybilne systemyFANUC serii 18-A, serii 21 i zgodne

Status:Wykluczone według producenta

Przegląd

A20B-2900-0930 to moduł procesora dla systemów CNC serii FANUC 18-A i służy jako główny lub pod-CPU w serii 21 i kompatybilnych kontrolerach.

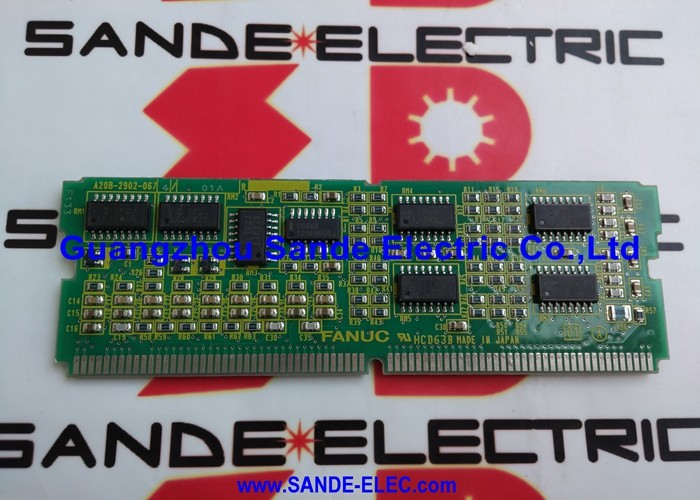

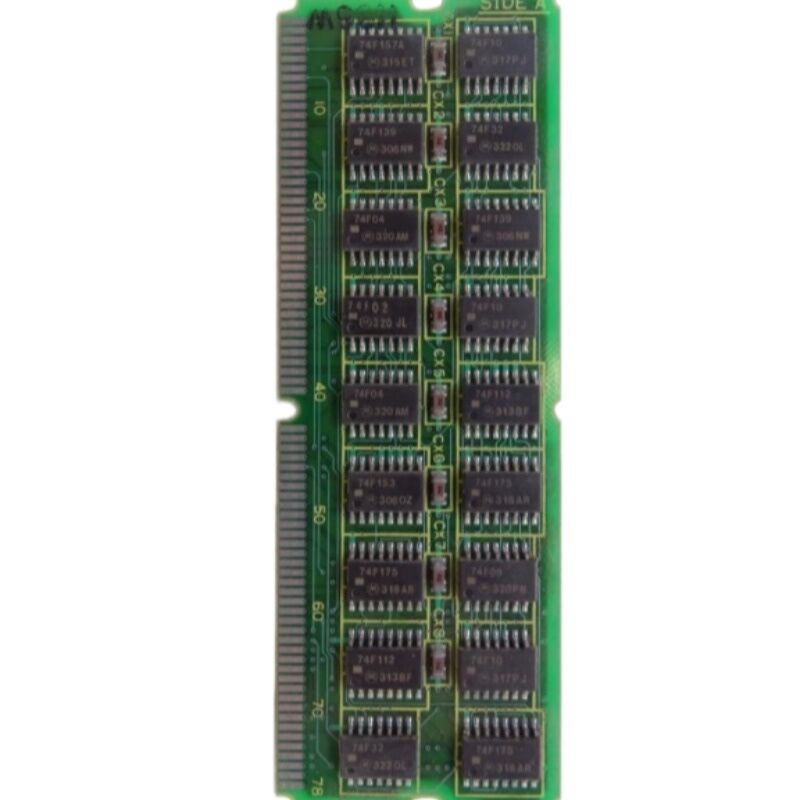

To płyta zawierająca centralną jednostkę przetwarzania Intel 80386SX generacja zegara, buforowanie przycisku, logika interfejsu pamięci i połączenia z główną płytą CPU, do której się podłącza.

W modułowej architekturze sterowania FANUC procesor nie jest zintegrowany bezpośrednio z płytą główną, ale zajmuje swój własny moduł plug-in.

Umożliwia to samodzielną wymianę modułu procesora w przypadku awarii,umożliwiło FANUC oferowanie różnych możliwości przetwarzania na tej samej platformie głównej poprzez montaż różnych modułów CPU.

A20B-2900-0930 jest wyposażony w procesor Intel 80386SX z 32-bitowym procesorem z 16-bitową zewnętrzną autobusą danych,pozycjonowane jako wydajne i opłacalne rozwiązanie przetwarzania, gdy te sterowniki zostały wyprodukowane.

Bez tego modułu sterownik CNC nie może działać. Jest to rdzeń przetwarzania, z którego pochodzą wszystkie inne funkcje sterownika.

W przypadku awarii tego modułu kontroler nie uruchamia się. Nie ma rozwiązania ̇ przed ponownym uruchomieniem maszyny należy wymienić moduł i ponownie załadować oprogramowanie.

Główne specyfikacje

80386SX

Intel 80386SX był prominentnym procesorem w przemysłowych systemach komputerowych w późnych latach 80. i 90.

Oferuje 32-bitową wewnętrzną zdolność przetwarzania, co oznacza, że może pracować z 32-bitowymi wartościami danych wewnętrznie, wykorzystując 16-bitowy autobus danych do komunikacji z pamięcią zewnętrzną i urządzeniami peryferyjnymi.Połączenie to zapewniało wysoką wydajność obliczeniową przy niższych kosztach systemowych niż pełny 32-bitowy autobus 80386DX.

W przypadku zastosowań sterowania CNC nie liczy się sama prędkość zegara, ale zdolność procesora do wykonywania zadań sterowania ∙ interpolacja, obliczanie pozycji serwo, przetwarzanie drabiny PMC,zarządzanie komunikacją, a wyświetlacz wyświetla

80386SX zapewniał przestrzeń głowicy wymaganą przez sterowanie serii 18-A do generowania zastosowań obróbkowych.

FANUC wykorzystywał ten procesor w wielu wariantach sterowników w tej samej generacji,a architektura modułu CPU pozwalała na używanie tej samej płyty głównej z różnymi prędkościami lub typami procesorów poprzez wymianę modułu CPU.

Główny procesor i rola sub-CPU

A20B-2900-0930 pełni dwie różne role w zależności od konkretnego sterownika, w którym jest zainstalowany.

W mniejszych systemach Model B serii 21 jest konkretnym przykładem ten moduł działa jako główny procesor.

Seria 21 jest bardziej kompaktową platformą sterowania, w której ten moduł procesora przenosi podstawowe obciążenie przetwarzania.

Ta sama tablica fizyczna pełni tę rolę wyższej odpowiedzialności.

W większych układach Series 18-A pod-CPU obsługuje określone zadania przetwarzania, które są oddzielone od obciążenia głównego procesora., zwiększając ogólną przepustowość systemu.

Podział ten ma znaczenie dla zakupów zastępczych.

Obie konfiguracje używają tego samego sprzętu.ale oprogramowanie załadowane do FROM musi odpowiadać konkretnemu typowi sterownika i konfiguracji.

Ładowanie oprogramowania po wymianie

Zastąpienie modułu procesora w systemie FANUC nie jest po prostu wymianą sprzętu. Oprogramowanie operacyjne CNC jest przechowywane w pamięci FROM (oddzielne moduły) na płycie głównej.Kiedy nowy moduł CPU jest zainstalowany, zawartość FROM ładuje się w pamięci DRAM modułu procesora przy uruchomieniu, a system uruchamia się stamtąd.

Jeśli FROM jest nienaruszony i zawiera prawidłową wersję oprogramowania, system powinien uruchomić się po wymianie modułu CPU.

Jeśli zawartość FROM została również uszkodzona, zarówno moduł CPU, jak i moduł FROM wymagają uwagi przed prawidłowym działaniem systemu.

Zawsze potwierdzać integralność FROM w ramach procesu diagnostycznego, gdy podejrzewa się awarię modułu CPU.

Częste pytania

P1: Kontroler serii 18-A nie uruchamia się. Zasilanie wydaje się funkcjonalne. Czy A20B-2900-0930 jest prawdopodobną wadą?

Stan bez uruchamiania z funkcjonalnym źródłem zasilania jest zgodny z awarią modułu CPU, ale także z uszkodzeniem FROM lub usterką płyty głównej.

Sprawdź wskaźniki stanu diody LED na głównej płycie przy uruchomieniu ∙ sekwencja diody LED jest udokumentowana w instrukcji obsługi i wskazuje, jak daleko postępuje proces uruchamiania przed zatrzymaniem się.

Jeśli sekwencja zatrzyma się natychmiast po włączeniu bez żadnej aktywności związanej z procesorem, moduł CPU jest silnym podejrzanym.

P2: Kontroler uruchamia się przerywanie ̇ czasami uruchamia się normalnie, czasami zawiesza się przy uruchomieniu.

Przerwana awaria uruchamiania często jest raczej awarią złącza niż awarią modułu.

Moduł CPU łączy się z płytą główną za pomocą łączników krawędzi lub szpilki.

Kontakty z łącznikiem należy oczyszczać odpowiednim środkiem czyszczącym, moduł należy mocno odłożyć i ponownie przetestować.

Jeżeli awaria przerywana utrzymuje się, sam moduł może mieć problem termiczny lub problem z elementami.

Pytanie 3: Zainstalowano zamiennik A20B-2900-0930 i maszyna uruchamia się, ale natychmiast alarmuje z błędem procesora.

Błąd procesora po instalacji z nowym modułem zwykle wskazuje na niekompatybilność oprogramowania.lub zawartość FROM jest dla innego typu sterownika.

Sprawdź, czy wersja oprogramowania modułu FROM jest kompatybilna z modułem zamiennego procesora.

Potwierdzenie zmiany modułu na etykiecie na tablicy i odniesienie krzyżowe do dokumentacji konserwacyjnej.

P4: Czy A20B-2900-0930 z systemu serii 21 może być używany w systemie serii 18-A?

Obydwa systemy wykorzystują ten sam sprzęt modułu procesora.przegląd sprzętu).

Jeśli numery części dokładnie pasują, sprzęt jest kompatybilny.

Oprogramowanie załadowane z FROM określa zachowanie funkcjonalne, nie musi być zmieniane tylko dlatego, że moduł został fizycznie uzyskany z innego typu sterownika.

P5: Maszyna działała prawidłowo do momentu nadmiaru zasilania. Po nadmiarze nie uruchomi się. Czy najpierw należy wymienić moduł procesora?

Moduł procesora jest podatny, ale tak samo jest źródło zasilania, płyta główna i moduł FROM.

Zamiast wymieniać elementy losowo, należy użyć wskaźników stanu diody LED i wszelkich dostępnych informacji diagnostycznych na wyświetlaczu sterownika.

Jeśli moduł procesora wykazuje konkretne uszkodzenia fizyczne komponenty spalone, pęknięte układy scalone to jest punkt wyjścia.

W przeciwnym razie bardziej wiarygodna jest systematyczna diagnoza oparta na raportach kontrolera podczas uruchamiania.
