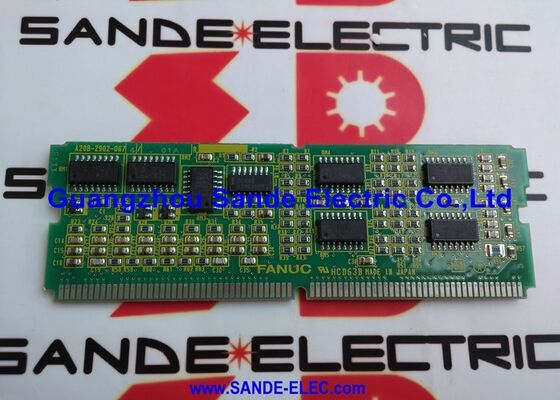

Używany FANUC PLC A20B-2901-0582 A20B29010582 A2OB-29O1-O582

FANUC A20B-2901-0582 | Moduł CPU PCB z interfejsem I/O Link 2 — Seria A20B-2901

Procesor i główny interfejs I/O Link 2 na jednej płycie

A20B-2901-0582 integruje dwie funkcje: przetwarzanie CPU, które obsługuje oprogramowanie systemu CNC, oraz główny interfejs I/O Link 2, który zarządza komunikacją ze wszystkimi podłączonymi rozproszonymi urządzeniami I/O. W systemie CNC FANUC oznacza to, że A20B-2901-0582 jednocześnie wykonuje oprogramowanie sterujące CNC i obsługuje magistralę szeregową, która łączy sterownik z odległymi szafami I/O, I/O panelu operatora, jednostkami sterującymi ATC, zmieniaczami palet i interfejsami robotów w całej maszynie.

I/O Link 2 to dwugeneracyjny, szybki szeregowy interfejs I/O firmy FANUC. Główny interfejs na A20B-2901-0582 odpytuje każdy podłączony węzeł podrzędny w każdym cyklu skanowania PMC, zbierając stany wejściowe i dystrybuując polecenia wyjściowe. Dla logiki drabinkowej PMC urządzenia I/O Link 2 wydają się być przezroczystymi, bezpośrednio podłączonymi I/O — topologia magistrali szeregowej jest niewidoczna dla programu PMC.

Jako moduł CPU, płyta wykonuje oprogramowanie sterujące załadowane z modułów FROM systemu, zarządza mapą pamięci i obsługuje harmonogramowanie w czasie rzeczywistym dla interpolacji serwo, wykonania logiki drabinkowej PMC i przetwarzania interfejsu operatora.

Kluczowe specyfikacje

Awaria CPU = Całkowite zatrzymanie systemu

W przeciwieństwie do płyt peryferyjnych, których awaria wpływa na określone funkcje, podczas gdy CNC nadal działa, moduł CPU jest pojedynczym punktem awarii. Awaria A20B-2901-0582 powoduje całkowitą awarię systemu sterowania — CNC nie uruchamia się ani nie zatrzymuje w trakcie cyklu. Nie jest możliwe działanie w trybie zredukowanym, gdy płyta jest niedostępna. W przypadku maszyn produkcyjnych pracujących w sposób ciągły, zalecaną strategią jest posiadanie zweryfikowanej części zamiennej na miejscu.

Zachowanie parametrów i wymiana płyty

W architekturze serii A20B-2901 dane SRAM (parametry, dane PMC, przypisania adresów I/O Link 2) zazwyczaj znajdują się w osobnym module pamięci, a nie na płycie CPU. Jeśli moduł pamięci zostanie przeniesiony w całości na zamienną płytę CPU, system może wznowić pracę z zapisanymi danymi bez pełnego ponownego ładowania parametrów.

Zweryfikuj tę architekturę dla konkretnej maszyny przed założeniem, że transfer danych ma zastosowanie. We wszystkich przypadkach należy zachować pełną kopię zapasową parametrów CNC, programu drabinkowego PMC i konfiguracji I/O Link 2 przed jakąkolwiek konserwacją modułu CPU.

Środki ostrożności ESD są obowiązkowe — układy scalone CPU, logika CMOS i obwody interfejsu I/O Link 2 są wrażliwe na wyładowania elektrostatyczne. Używaj opaski na nadgarstek ESD na uziemionej, przewodzącej powierzchni roboczej.

FAQ

P1: CNC wyświetla alarm I/O Link 2 i nie kończy rozruchu. Czy A20B-2901-0582 jest wadliwy?

Najpierw odłącz wszystkie kable podrzędne I/O Link 2 i spróbuj uruchomić system bez podłączonych urządzeń podrzędnych. Jeśli system się uruchomi, usterka leży w jednym z urządzeń podrzędnych lub kabli — nie w płycie CPU. Jeśli alarm utrzymuje się przy odłączonych wszystkich urządzeniach podrzędnych, obwód I/O Link 2 lub funkcja CPU A20B-2901-0582 uległa awarii.

P2: Odległe szafy I/O zgłaszają alarmy, ale bezpośrednie I/O działają normalnie. Co to oznacza?

Rozproszone I/O zgłaszające alarmy, podczas gdy bezpośrednie I/O pozostaje funkcjonalne, wskazuje na magistralę I/O Link 2 lub jej główny interfejs. Sprawdź trasę kabli I/O Link 2 i złącza pod kątem uszkodzeń lub luźnych połączeń. Jeśli kable są w dobrym stanie, główny interfejs I/O Link 2 na A20B-2901-0582 jest źródłem usterki.

P3: Po wymianie płyty urządzenia I/O Link 2 wyświetlają się pod nieprawidłowymi adresami. Co należy zrobić?

Adresy urządzeń I/O Link 2 są przechowywane jako parametry PMC. Jeśli pełna kopia zapasowa parametrów PMC nie została w pełni przeładowana po wymianie płyty, mapa adresów nie odpowiada fizycznej instalacji. Przeładuj pełną kopię zapasową parametrów PMC. Jeśli kopia zapasowa nie jest dostępna, wprowadź adresy urządzeń ręcznie z dokumentacji konfiguracji I/O Link 2 od producenta maszyny.

P4: Czy A20B-2901-0582 jest kompatybilny z konkretnymi modelami CNC FANUC?

Interfejs modułu serii A20B-2901 jest kompatybilny z wieloma platformami CNC FANUC. Konkretne kompatybilne platformy dla wariantu 0582 są określone przez konfigurację sprzętową systemu hosta. Przed zamówieniem zamiennika zweryfikuj kompatybilność za pomocą dokumentacji sprzętowej maszyny lub tabel kompatybilności części FANUC.

P5: Jak należy zarządzać strategią części zamiennych dla tej płyty w maszynie produkcyjnej pracującej w sposób ciągły?

Posiadaj co najmniej jeden zweryfikowany, sprawny moduł A20B-2901-0582 na miejscu. Awaria modułu CPU powoduje całkowite zatrzymanie maszyny bez obejścia, podczas gdy płyta jest pozyskiwana. Przechowuj w opakowaniu ESD-safe w warunkach kontrolowanej temperatury. Zachowaj dokumentację konfiguracji I/O Link 2 i aktualną kopię zapasową parametrów wraz z zapasową płytą, aby zminimalizować czas odzyskiwania po wymianie.
