Użyte urządzenie FANUC A20B-2901-0716 A20B29010716 A2OB-29O1-O716

FANUC A20B-2901-0716 ∙ Moduł RAM ∙ 128KB SRAM + 3,5MB DRAM, Seria 16/18/20/21 CNC

Numer części:A20B-2901-0716

Producent:FANUC Corporation (Japonia)

Seria produktów:A20B-2901

Rodzaj produktu:Moduł pamięci RAM (SMD plug-in daughter board)

Przegląd

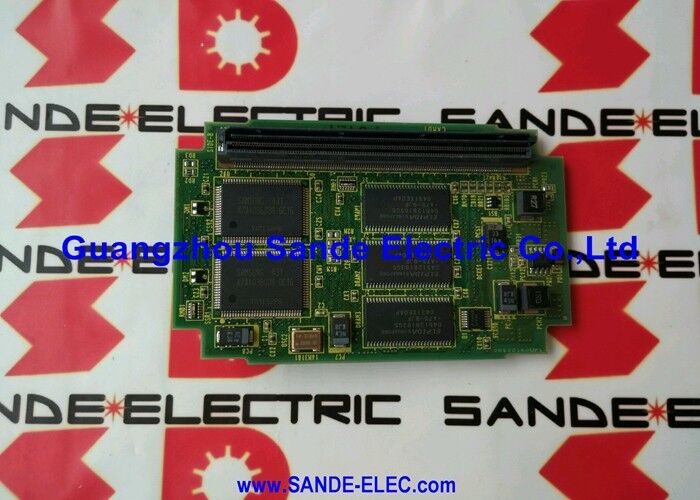

A20B-2901-0716 to moduł pamięci RAM FANUC łączący 128 KB pamięci SRAM zasilanej baterią z 3,5 MB pamięci DRAM, zaprojektowany jako podłączalna płyta SMD dla systemów sterowania CNC FANUC serii 16, 18, 20 i 21.

Ten moduł instaluje się bezpośrednio na głównej płycie CPU sterowania CNC, rozszerzając pamięć roboczą systemu do przechowywania części programu, zachowania parametrów, PMC logicznego drabiny,i przetwarzanie danych w czasie uruchamiania.

Seria A20B-2901 reprezentuje jedną z najważniejszych rodzin modułów FANUC - karty pamięci plug-in, które określają, ile pamięci programu części, pamięci PMC i danych roboczych może obsłużyć CNC.

Różne kombinacje pojemności pamięci SRAM i DRAM spełniają różne wymagania aplikacyjne: większa pamięć SRAM zapewnia większą ilość niezmiennej pamięci do przechowywania programów i parametrów;Większa pamięć DRAM zapewnia więcej pamięci roboczej do przetwarzania systemu i tymczasowych danych podczas wykonywania.

Moduł A20B-2901-0716 specyfikuje 128KB SRAM / 3,5 MB DRAM w zakresie A20B-2901, zapewniając maksymalną pojemność DRAM dostępną w 128KB SRAM tej rodziny modułów.

Dzięki temu jest szczególnie odpowiedni do zastosowań, w których szybkie przetwarzanie danych ma większe znaczenie niż rozszerzanie pamięci masowej programów zasilanych baterią.

Główne specyfikacje

SRAM vs. DRAM Rozumienie dwóch typów pamięci

W systemie FANUC CNC SRAM i DRAM odgrywają różne i komplementarne role.

SRAM (Static Random Access Memory) w FANUC CNC jest zasilany baterią.utrzymywanie ich zawartości w nienaruszonym stanie.

Tutaj CNC przechowuje wszystko, co musi zapamiętać między cyklami zasilania: programy części, przesunięcia współrzędnych pracy, przesunięcia narzędzi, parametry i dane PMC (Programmable Machine Controller).

Utrata zawartości pamięci SRAM z powodu wyczerpanego akumulatora, zdarzenia ESD, które zabija chipy SRAM lub awarii modułu oznacza utratę wszystkich przechowywanych programów i danych konfiguracyjnych maszyny.

DRAM (Dynamic Random Access Memory) wymaga ciągłego odświeżania zasilania, aby zachować dane.

CNC wykorzystuje pamięć DRAM jako pamięć roboczą podczas pracy, przestrzeń do wykonywania obliczeń, uruchamiania silnika interpolacji,Logika drabiny PMC, i tymczasowe przechowywanie danych podczas wykonywania programu.

Większa pamięć DRAM pozwala systemowi obsługiwać bardziej złożone operacje i większe programy.

Jest odświeżany z FROM (Flash ROM) lub SRAM podczas uruchamiania.

Moduł w kontekście systemu

A20B-2901-0716 podłącza się do wyznaczonego gniazda SMD na głównej płycie procesora FANUC CNC.

W systemach serii 16/18/20/21 moduł pamięci RAM jest jedną z kilku płyt zależnych plug-in, które dostosowują możliwości płyty głównej, obok modułów FROM (do przechowywania oprogramowania systemowego),Moduły PMC, moduły układu (wybierz typ wrotnika) i moduły serwo.

Specyficzny moduł pamięci RAM wybrany dla maszyny stanowił część oryginalnej specyfikacji sterowania producenta maszyny.

Maszyna skonfigurowana do złożonego przechowywania wielu programów lub rozległych drabin PMC może być zbudowana z wariantem SRAM 256KB (A20B-2901-0711).

Maszyna wymagająca maksymalnej przepustowości DRAM z umiarkowaną pamięcią programów używa A20B-2901-0716.

Wsparcie akumulatora

128KB SRAM w A20B-2901-0716 jest całkowicie uzależniony od litowej baterii zapasowej, aby zachować jej zawartość, gdy maszyna zostanie wyłączona.

Akumulator znajduje się na głównej płycie procesora, a nie na samym module pamięci RAM.Gdy napięcie akumulatora spadnie poniżej progu zazwyczaj po 3 5 latach użytkowania w zależności od warunków CNC wyświetla alarm o niskim napięciu akumulatora.

W tym momencie zawartość pamięci SRAM może być nadal nienaruszona, ale należy ją natychmiast wymienić.

W przypadku całkowitego uszkodzenia baterii i utraty zawartości pamięci SRAM należy ponownie załadować wszystkie programy części, parametry, przesunięcia i dane PMC.To może oznaczać kilka dni ponownego wprowadzenia do eksploatacji..

Regularny program wymiany baterii, w połączeniu z rutynowym zapasowym zapisem parametrów na napędzie USB lub przesyłaniem plików przez sieć, całkowicie zapobiega temu trybowi awarii.

Częste pytania

P1: CNC wyświetla alarm modułu pamięci RAM i nie uruchamia się.

Przed stwierdzeniem niewydolności modułu należy sprawdzić, czy akumulator zapasowy jest również w stanie alarmowym.

Wyczerpana bateria może spowodować uszkodzenie zawartości pamięci SRAM, którą system wykryje jako błąd pamięci RAM.

Wymiana baterii i sprawdzenie, czy po ponownym załadowaniu parametrów alarm wyłącza się.

Jeżeli alarm utrzymuje się przy potwierdzonej jakości akumulatora i bez uszkodzenia danych SRAM, sam moduł A20B-2901-0716 wymaga wymiany.

P2: Czy A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) można zastąpić A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) w celu zwiększenia pamięci masowej?

Tylko jeśli konfiguracja sprzętu i oprogramowania sterującego obsługuje większy moduł SRAM.Układy sterujące serii 16/18/20/21 zdefiniowały tabele kompatybilności dla modułów RAM. Nie wszystkie kombinacje modułów są ważne dla wszystkich edycji sterowania i konfiguracji opcyjnych..

Przed zainstalowaniem innego modułu należy zweryfikować zgodność w instrukcji obsługi sprzętu dla danego typu urządzenia sterującego.

Instalacja niezgodnego modułu może powodować awarie uruchamiania lub błędy w mapowaniu pamięci.

P3: Czy podczas wymiany A20B-2901-0716 wszystkie programy i parametry muszą być ponownie wprowadzone?

Tak, SRAM w modułach zamiennych jest puste z fabryki. Wszystkie programy, parametry, przesunięcia narzędzi, przesunięcia pracy i dane PMC muszą zostać ponownie załadowane.Dlatego utrzymanie bieżącego kopii zapasowej jest niezbędne przed wszelką wymianą modułu pamięci.

Większość urządzeń FANUC serii 16/18/20/21 kontroluje wspieranie programów i wyjścia parametrów na napęd USB lub przez interfejs Ethernet/RS232 - używa ich do tworzenia kopii zapasowej przed zmianą modułu.

P4: CNC wyświetla błąd pamięci w jednym obszarze danych PMC, ale nie w innych.

W modulach SRAM mogą wystąpić awarie częściowe, w których jeden konkretny obszar SRAM wykazuje błędy, podczas gdy inne pozostają nietknięte.Indywidualne układy pamięci SRAM w modułach mogą ulec awarii, podczas gdy inne pozostają funkcjonalne.

Jeśli błąd jest konsekwentnie związany z tym samym obszarem danych i utrzymuje się po ponownym przeładowaniu parametrów, prawdopodobne jest awaria na poziomie chipu SRAM.

Moduł należy wymienić, a cały system ponownie załadować.

P5: Jak zidentyfikować, który moduł pamięci RAM jest obecnie zainstalowany w CNC, aby potwierdzić, że potrzebuję A20B-2901-0716?

Etykietę zainstalowanego modułu można odczytywać z wyłączonym sterownikiem i dostępem do głównej płyty procesora.

Numer części A20B-2901 jest drukowany na etykiecie modułu.wyświetlacz konfiguracji układu FANUC zwykle dostępny z ekranów konserwacji systemu pokazuje konfigurację zainstalowanego modułu pamięci.

Jeżeli nie ma dostępu do żadnego z tych modułów, w oryginalnej dokumentacji konstrukcyjnej maszyny (wskazówka konserwacyjna producenta maszyny lub lista części zamiennych) określony jest oryginalny typ modułu.
