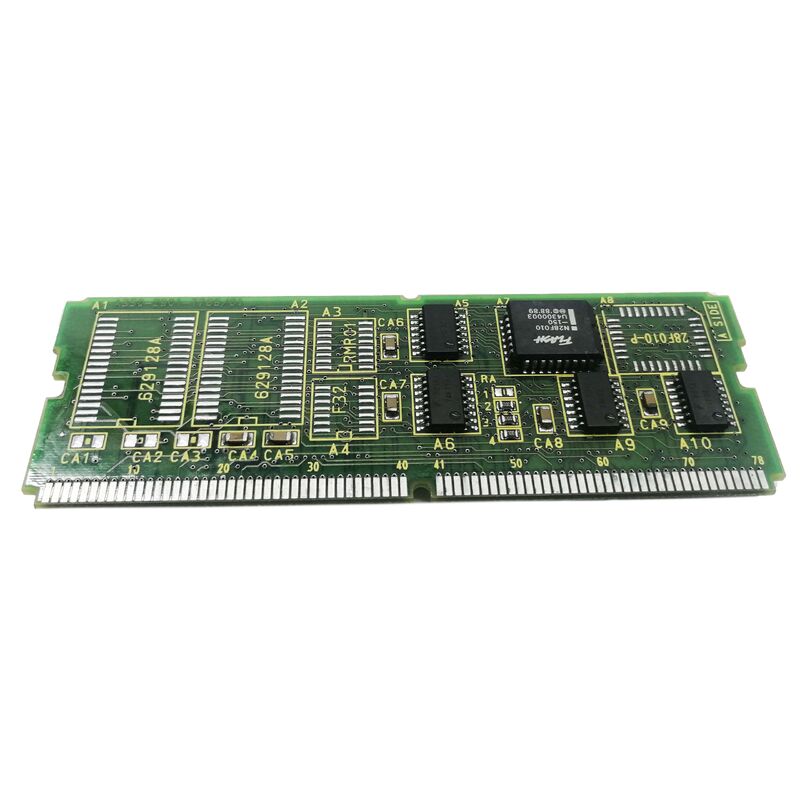

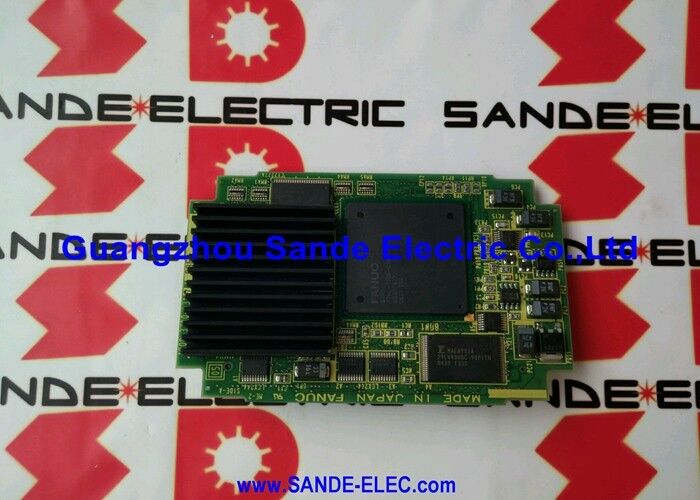

Moduł pamięci FANUC A20B-2901-0765

A20B-2901-0765 | Moduł pamięci i wrzeciona FANUC seria 21 — 0K SRAM / FROM / interfejs wrzeciona szeregowego / wtyczka FS-21

Moduł pamięci i wrzeciona w architekturze serii 21

W architekturze sprzętowej CNC serii 20/21 FANUC, główna jednostka CPU zawiera zestaw modułów wtykowych, które definiują specyficzne możliwości systemu. Moduły te umieszcza się w określonych miejscach na płycie procesora, a każdy z nich dodaje specyficzną kombinację zasobów pamięci i funkcji interfejsu.

A20B-2901-0765 toModuł pamięci i wrzeciona— połączenie dwóch funkcji w jednej wtyczce:

OD (pamięć Flash):Część Flash ROM przechowuje oprogramowanie systemu CNC — operacyjne oprogramowanie sprzętowe, które definiuje możliwości systemu CNC w zakresie kodu G, funkcje wyświetlania, koordynację serwomechanizmu i wszystkie funkcje CNC. FROM zachowuje swoją zawartość bez zasilania (nieulotnego), więc oprogramowanie CNC pozostaje nienaruszone, gdy maszyna jest wyłączona.

Interfejs wrzeciona szeregowego:Szeregowa część wrzeciona zapewnia cyfrowy interfejs komunikacyjny pomiędzy głównym procesorem CNC a napędem wrzeciona maszyny. Interfejs szeregowy przenosi polecenia prędkości wrzeciona, dane zwrotne i sygnały stanu między systemem CNC a wzmacniaczem wrzeciona za pośrednictwem dedykowanego łącza szeregowego.

Kluczowe dane techniczne

0K SRAM — brak wbudowanej pamięci RAM zasilanej bateryjnie

Oznaczenie „0K SRAM” oznacza, że ​​moduł ten nie zawiera żadnej pamięci SRAM zasilanej bateryjnie. W CNC serii 20/21 pamięć SRAM jest używana do przechowywania parametrów CNC i przechowywania programu. Systemy korzystające z A20B-2901-0765 pozyskują pamięć SRAM z oddzielnego modułu RAM — takiego jak moduły RAM klasy A20B-2901-0711 — zamiast łączyć ją w tej wtyczce.

Porównanie rodziny modułów A20B-2901-0765:

Model 0765 to wariant z wrzecionem szeregowym z zerową pamięcią SRAM — dopasowany do konfiguracji serii 21, które korzystają z pamięci SRAM gdzie indziej i wykorzystują napędy wrzeciona szeregowego.

Scenariusze zastosowań

Zamiennik CNC serii 21:System CNC FANUC FS-21 wymaga zamiennego modułu pamięci i wrzeciona. Zainstalowana maszyna wykorzystuje cyfrowe szeregowe napędy wrzecionowe. A20B-2901-0765 (wariant z wrzecionem szeregowym) jest właściwym zamiennikiem — a nie wersją analogową (0764).

Błąd interfejsu wrzeciona szeregowego:CNC serii 21 generuje alarm komunikacyjny wrzeciona z potwierdzonym nienaruszonym napędem wrzeciona i silnikiem. Moduł A20B-2901-0765 zostaje zidentyfikowany jako uszkodzony moduł. Wymiana przywraca komunikację szeregową wrzeciona.

Często zadawane pytania

P1: Czy A20B-2901-0765 wymaga oddzielnego modułu RAM w systemie Series 21?

Tak. Ponieważ A20B-2901-0765 ma 0K SRAM, parametry CNC i przechowywane programy są przechowywane w oddzielnym module RAM (takim jak moduły klasy A20B-2901-0711) zainstalowanym w innym gnieździe głównego procesora serii 21. Moduł pamięci i wrzeciona oraz moduł RAM współpracują ze sobą — żaden z nich sam w sobie nie zapewnia pełnych zasobów pamięci potrzebnych CNC.

P2: Czy A20B-2901-0765 może zastąpić A20B-2901-0764 (wariant wrzeciona analogowego) w tym samym systemie?

Tylko w przypadku jednoczesnej zmiany napędu wrzeciona maszyny na typ interfejsu szeregowego. Interfejsy wrzeciona analogowego i szeregowego są zasadniczo różne — zamontowanie modułu wrzeciona szeregowego (0765), gdy wzmacniacz wrzeciona oczekuje polecenia napięcia analogowego, spowoduje brak sterowania wrzecionem. Wariant wrzeciona (szeregowy lub analogowy) musi pasować do zainstalowanego napędu wrzeciona.

P3: Czy FROM w A20B-2901-0765 zawiera oprogramowanie CNC, czy też należy je zaprogramować po instalacji?

Podczas normalnej pracy, FROM tego modułu jest wstępnie zaprogramowany za pomocą oprogramowania systemu CNC z oryginalnej instalacji. Moduł zamienny pochodzący z tej samej generacji CNC będzie zawierał kompatybilne oprogramowanie. Pusty lub niezgodny plik FROM wymaga ponownego załadowania oprogramowania CNC z oryginalnego dysku instalacyjnego FANUC lub pliku kopii zapasowej — zazwyczaj wymaga to dostępu do pomocy technicznej FANUC.

P4: Jakie środki ostrożności ESD mają zastosowanie do A20B-2901-0765?

Rękojeść z uziemionym, antystatycznym paskiem na nadgarstek. Przechowywać w oryginalnym lub równoważnym opakowaniu antystatycznym. Konstrukcja SMD tego modułu sprawia, że ​​jego układy scalone są wrażliwe na wyładowania elektrostatyczne. Unikać kontaktu z powierzchniami komponentów. Przed uzyskaniem dostępu do jednostki centralnej w celu usunięcia lub zainstalowania modułów należy całkowicie wyłączyć system CNC.
