| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | FANUC |
| Orzecznictwo | CE RoHS |
| Numer modelu | A20B-2901-0810 |

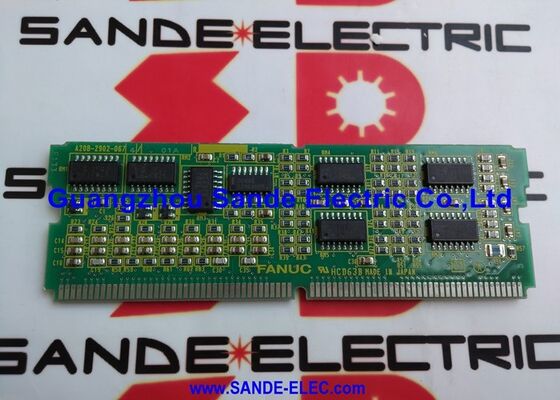

W sprawieFANUC A20B-2901-0810Należy do jednej z najbardziej zróżnicowanych funkcjonalnie rodzin części zamiennych w katalogu części zamiennych firmy FANUC - serii modułów plug-in A20B-2901.
Zrozumienie tego produktu wymaga zrozumienia, dlaczego architektura sterownika CNC firmy FANUC opiera się w tak dużej mierze na modułach plug-in, a nie na integracji wszystkich funkcji na jednej dużej płycie.
FANUC's modular approach — placing different functional capabilities on separate plug-in SMD boards that install into the main CPU motherboard — provides several practical advantages that matter enormously in the CNC machine tool industry.
Po pierwsze, różne konfiguracje maszyn wymagają różnych możliwości: obróbka dwuosiowa wymaga zupełnie innego przydziału pamięci i interfejsu węzła w porównaniu z 5-osiowym ośrodkiem obróbki,Jednak oba używają tej samej głównej rodziny płyt CPU.
Po drugie, w przypadku awarii określonej funkcji, procesor może być wyłączony z urządzenia.tylko odpowiedzialny moduł potrzebuje wymiany, nie cała płyta główna.
Po trzecie, rozszerzenie możliwości (dodawanie seryjnego interfejsu wrzutowego do maszyny, która pierwotnie miała interfejs analogowy,na przykład) można osiągnąć poprzez zmianę pojedynczego modułu plug-in zamiast wymiany całej płyty głównej.
Rodzina modułów A20B-2901 obejmuje: moduły RAM (kombinacje SRAM + DRAM w różnych pojemnościach dla generacji serii 20/21), moduły FROM (nieporywalne pamięci flash), moduły serwokomeryczne,Moduły serwointerfejsów, moduły sterowania wrotami (zarówno typu analogowego, jak i seryjnego), moduły PMC i moduły sterowania CRT.
A20B-2901-0810 zajmuje określone miejsce w tym zakresie funkcjonalnym, zapewniając swoją wyznaczoną funkcję sterowania jako wtyczkę do podstawowego sprzętu głównej płyty procesora.
| Parametry | Wartość |
|---|---|
| Zestaw | A20B-2901 |
| Budowa | Moduł SMD mocowany na powierzchni |
| Instalacja | Podłączenie do głównej płyty głównej procesora |
| Interfejs | Podłącza do płyty głównej |
| Pochodzenie | Japonia |
W środowisku produkcji obrabiarek, zrozumienie architektury modułu plug-in FANUC CNC bezpośrednio wpływa na szybkość izolowania i rozwiązywania usterki.
Główną płytę procesora i jej moduły plug-in tworzą ściśle zintegrowany system,Pytanie, który komponent nie działa, decyduje, czy naprawa jest szybką wymianą modułu, czy całkowitą wymianą płyty głównej.
System diagnostyczny firmy FANUC pomaga w ograniczeniu tego obszaru.
Wynik tego badania jest przekazywany za pośrednictwem układu LED na powierzchni głównej płyty procesora oraz za pośrednictwem kodów alarmowych na wyświetlaczu panelu operatora.
An alarm code in the system startup sequence — before the CNC has even reached its normal operating state — often indicates a module-level fault that can be isolated to a specific socket position on the main board.
W przypadku błędów na poziomie modułu widocznych w ten sposób, należy uwzględnić: błędy parytetu pamięci (wskazujące na nieprawidłowy moduł SRAM lub DRAM), błędy sumy kontrolnej FROM (wskazujące na uszkodzoną lub nieprawidłową pamięć flash ROM),usterki serwomodułu (wskazujące na uszkodzony serwomoduł sterowania, który uniemożliwia inicjację serwomodułu), i usterki modułu wrotnika (zazwalające na ustanowienie szeregowej komunikacji w obrębie wrotnika).Szczegółowy kod awarii i pozycja gniazda modulu, w którym występuje awaria, razem dają inżynierowi konserwacji precyzyjny cel do wymiany.
Moduł A20B-2901-0810, podobnie jak wszystkie moduły SMD typu plug-in FANUC, zawiera układy zintegrowane CMOS wrażliwe na rozładowanie elektrostatyczne.
Mishandling of these modules — even brief contact with a charged surface — can cause immediate or latent ESD damage that shortens the module's operational life or causes intermittent failures that are extremely difficult to diagnose.
Każdy etap obsługi wymaga dbałości o ochronę ESD: moduł powinien być przechowywany w oryginalnym worku antystatycznym do momentu montażu;Inżynier powinien nosić uziemiony pasek na nadgarstku i pracować na poduszce zabezpieczonej przed ESD; moduł należy dotykać tylko jego krawędzi, z dala od powierzchni jego części; moduł powinien być wprowadzany delikatnie i równomiernie do gniazda,unikanie ruchu kołysania, który może obciążać szpilki złącza; a maszyna powinna być całkowicie wyłączona przed wszelkim umieszczeniem lub usunięciem modułu.
Moduły SRAM zasilane baterią those wchodzące w skład rodziny A20B-2901, które zawierają RAM statyczną zasilaną baterią zawierają dodatkowy wymóg instalacji:jeżeli moduł zawiera dane, które muszą być zachowane (parametry maszyny, części programów, drabina PMC), moduł musi być obsługiwany z włączoną maszyną podczas przenoszenia, aby zapewnić, że SRAM zachowuje zapasową baterię w trakcie całego procesu.
Wyłączenie maszyny przed usunięciem modułu SRAM zasilanego baterią powoduje, że dane zależą całkowicie od baterii,które mogą nie zapewniać pełnej retencji, jeśli akumulator jest już częściowo wyczerpany.
P1: W jaki sposób potwierdzono, że A20B-2901-0810 jest przyczyną konkretnego alarmu CNC, a nie płyty głównej?
Zacznij od kodu alarmu i stanu diody LED na głównej płycie procesora w momencie pojawienia się alarmu.Alarmy specyficzne dla modułu w generacji FANUC serii 16/18/20/21 zazwyczaj pojawiają się podczas sekwencji uruchamiania CNC jako alarmy systemowe (seria 900), które identyfikują, który podsystem uległ awarii.
Artykuł LED na powierzchni płyty głównej zapewnia wizualne wskazanie, który blok funkcjonalny jest uszkodzony.Wykorzystanie kodów alarmowych w odniesieniu do instrukcji obsługi sterownika pozwala określić, który moduł plug-in jest zaangażowany.
Ostatecznym potwierdzeniem jest zastąpienie podejrzanego modułu jednostką o znanej jakości i obserwacja, czy alarm wyłącza się.
P2: Czy moduły A20B-2901 z różnych generacji FANUC CNC można wymieniać?
Moduły z rodziny A20B-2901 są specyficzne dla generacji CNC i dla wariantu głównej płyty, dla której zostały zaprojektowane.
Typ złącza, fizyczne wymiary modułu oraz protokół sygnału na złączu różnią się w zależności od pokolenia.
Moduł z systemu serii 20 nie może być zainstalowany w systemie serii 16.i moduł z systemu serii 16A może nie być kompatybilny z systemem serii 16C, nawet jeśli fizyczny złącze wygląda podobnie.
Przed zakupem lub instalacją części zamiennej należy zawsze potwierdzić zgodność modułu z konkretną płytą główną i wersją oprogramowania CNC.
P3: Moduł jest zainstalowany, ale CNC nadal wyświetla alarm typu modułu.
Najpierw sprawdź, czy moduł jest w pełni i prawidłowo ustawiony.potwierdzające, że złącze jest w pełni włączone.
Po drugie, sprawdź gniazdko na głównej płycie, czy nie ma zgiętych lub skażonych kontaktów.
Po trzecie, jeśli jest zaangażowany moduł SRAM zasilany baterią,sprawdź napięcie akumulatora SRAM a wyczerpana bateria może umożliwić działanie modułu, ale wygenerować alarm o niskiej mocy akumulatora, który przedstawia się jako awaria modułu.
Po czwarte, sprawdź zgodność oprogramowania systemowego moduł z wersją oprogramowania niezgodną z zainstalowanym oprogramowaniem systemu CNC może generować alarmy o niezgodności wersji przy inicjalizacji.
P4: Czy przed wymianą modułu A20B-2901 należy wykonać kopię zapasową parametrów CNC?
Zależy to od rodzaju modułu, który zostanie wymieniony.
W przypadku wymiany modułu SRAM zasilany akumulatorem wszystkie dane przechowywane w tym SRAM ¢ parametry maszyny, programy części, dane PMC, przesunięcia pracy ¢ muszą być przed usunięciem zabezpieczone,ponieważ zastąpienie nowym modułem oznacza rozpoczęcie z pustej pamięci.
W przypadku wymiany modułu FROM (niezmienny błysk) tracą się oprogramowanie systemowe i dane rejestracyjne opcji i muszą zostać ponownie załadowane.
W przypadku wymiany modułu serwo sterowania lub modułu wrzutowego, który nie zawiera danych użytkownika, przed jego wymianą nie jest wymagana kopia zapasowa.
Przed rozpoczęciem weryfikacji należy potwierdzić typ modułu i jego rolę w przechowywaniu danych.
P5: Czy można naprawić A20B-2901-0810 na poziomie części zamiast go wymienić?
Component-level repair is technically feasible for experienced FANUC repair centres with appropriate SMD rework tools and test equipment — the module is an SMT board with replaceable ICs and discrete components.
Praktyczna wykonalność zależy od konkretnego trybu awarii.
Nieprawidłowe układy IC pamięci (jeśli moduł zawiera pamięć), pęknięte połączenia lutownicze z cyklu termicznego i uszkodzone obwody ochrony wejścia ESD są naprawialne na poziomie komponentów.
Nieprawidłowe układy procesorowe IC lub portale bramkowe, które nie są już dostępne jako poszczególne komponenty, nie są praktycznie naprawialne.
W przypadku modułów A20B-2901 badany moduł zastępczy z rynku nadwyżek jest często bardziej opłacalny niż naprawa na poziomie części, zwłaszcza w przypadku uwzględnienia kosztów przestojów maszyny.
