A16B-1211-0900 Płytka drukowana Fanuc A16B12110900 AI6B-I2II-O9OO

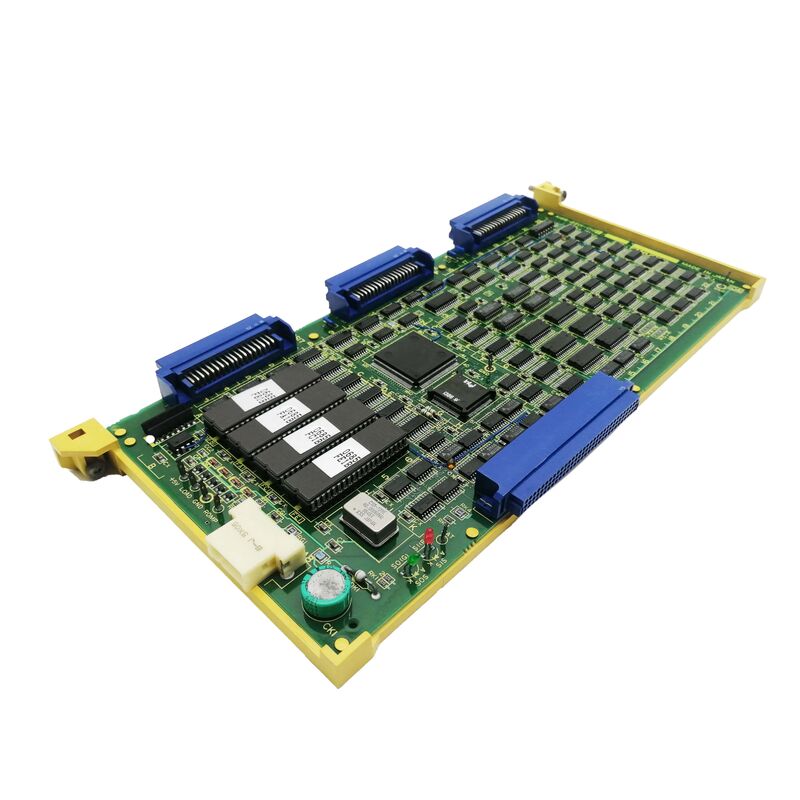

A16B-1211-0900 | Płytka przyłączeniowa FANUC PMC-M MDI/CRT A2 — seria 00C CNC / 1 z 2 zestawów płytek A02B-0086-C052

Adapter PMC-M CRT/MDI — Podłączanie interfejsu operatora

A16B-1211-0900 to płytka adaptera, która łączy sprzęt interfejsu operatora CNC serii 00C — wyświetlacz CRT i klawiaturę MDI — z systemem elektronicznym PMC-M (programowalny sterownik maszyny, model M). W architekturze CNC serii 00C firmy FANUC sterownik PMC-M pełni funkcję sterownika sekwencji maszyn. Płytka przyłączeniowa A16B-1211-0900 zapewnia fizyczną i elektryczną warstwę interfejsu pomiędzy:

Wyświetlacz CRT:Monitor CRT wyświetlający program CNC, ekrany parametrów, komunikaty alarmowe i informacje diagnostyczne. Płytka adaptera przetwarza dane wyświetlane przez PMC-M na sygnały wideo, które sterują kineskopem.

Klawiatura MDI:Klawiatura ręcznego wprowadzania danych używana do wprowadzania programów operatora, edycji parametrów i poleceń trybu ręcznego. Karta adaptera skanuje matrycę klawiszy MDI, dekoduje naciśnięcia klawiszy i przekazuje je do PMC-M w celu przetworzenia. Bez A16B-1211-0900 ani wyświetlacz CRT, ani klawiatura MDI nie będą działać – operator traci wszelkie wizualne informacje zwrotne i możliwość ręcznego wprowadzania danych.

Kluczowe informacje o produkcie

Seria 00C — Platforma CNC

„#00C” w opisie identyfikuje serię FANUC 00C jako kompatybilną platformę CNC. Seria 00 to generacja CNC FANUC zaprojektowana dla obrabiarek wymagających kompaktowego, zintegrowanego sterowania CNC — oznaczenie 00C identyfikuje konkretną generację w ramach serii 00. Interfejs operatora serii 00C, wykorzystujący płytkę adaptera A16B-1211-0900 do połączenia CRT/MDI, jest typowy dla architektury sprzętowej CNC tej epoki — dyskretne płytki adaptera łączą cyfrową elektronikę sterującą CNC ze sprzętem analogowym i interfejsem klawiatury operatora.

Scenariusze zastosowań

Błąd wyświetlacza CNC serii 00C:Wyświetlacz CRT systemu CNC FANUC serii 00C nie wyświetla obrazu lub jest uszkodzony, gdy system CNC kontynuuje pracę. Karta adaptera A16B-1211-0900 jest identyfikowana jako usterka. Wymiana przywraca funkcję wyświetlacza CRT.

Klawiatura MDI nie odpowiada:Klawiatura MDI systemu CNC serii 00C przestaje odpowiadać — naciśnięcia klawiszy nie są rejestrowane. Zidentyfikowaną usterką jest obwód skanowania klawiatury urządzenia A16B-1211-0900. Wymiana przywraca wejście MDI.

Często zadawane pytania

P1: Jaka jest płytka towarzysząca (płytka 2) dla zespołu A02B-0086-C052?

Zespół A02B-0086-C052 zawiera A16B-1211-0900 jako płytkę 1. Druga płytka w zespole jest identyfikowana na podstawie pełnej dokumentacji montażowej lub listy sprzętu konkretnego urządzenia. Diagnozując usterkę, jeśli to możliwe, przetestuj obie płyty niezależnie, aby przed złożeniem zamówienia sprawdzić, która płyta uległa uszkodzeniu.

P2: Jakie jest oznaczenie „A2” w „PMC-M MDI/CRT ADAPTER A2”?

„A2” identyfikuje typ i wersję sprzętu adaptera w rodzinie adapterów interfejsu operatora PMC-M. Typ A to standardowa konfiguracja adaptera; wersja 2 (A2) wskazuje konkretną wersję sprzętu lub poziom możliwości w ramach tego typu. To odróżnia go od wersji 1 typu A lub wszelkich wariantów typu B, które mogą istnieć dla różnych konfiguracji PMC-M.

P3: Czy A16B-1211-0900 jest specyficzny dla serii 00C, czy obsługuje inne generacje CNC FANUC?

„#00C” w opisie wyraźnie określa kompatybilność z serią 00C. Seria 00C wykorzystuje architekturę sterownika PMC-M. To, czy ta płytka adaptera obsługuje inne systemy CNC wyposażone w PMC-M, zależy od kompatybilności zespołu A02B-0086-C052 z różnymi modelami CNC. Potwierdź w odpowiedniej dokumentacji sprzętu FANUC.

P4: Czy wymiana A16B-1211-0900 wpływa na jakiekolwiek dane CNC?

Nie. Parametry i programy CNC znajdują się w głównych modułach pamięci CNC. Płyta adaptera CRT/MDI nie przechowuje żadnych zapisanych danych CNC — jest to karta interfejsu sprzętowego. Zastąpienie A16B-1211-0900 nie ma wpływu na żadne zapisane dane obróbki.
