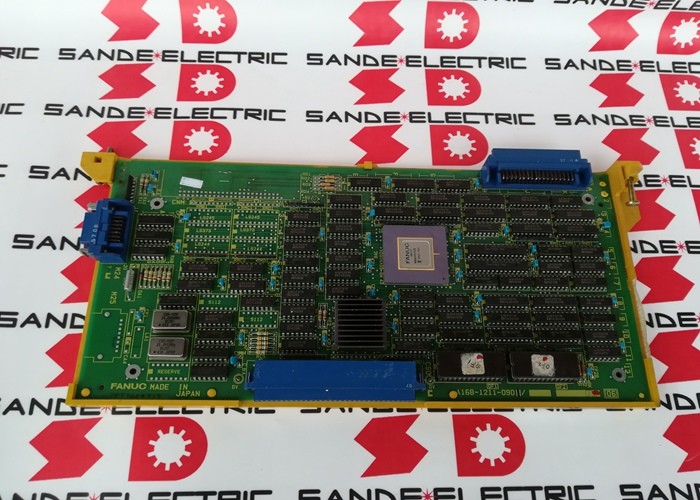

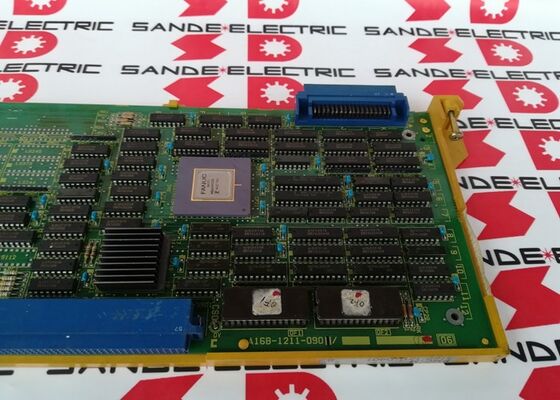

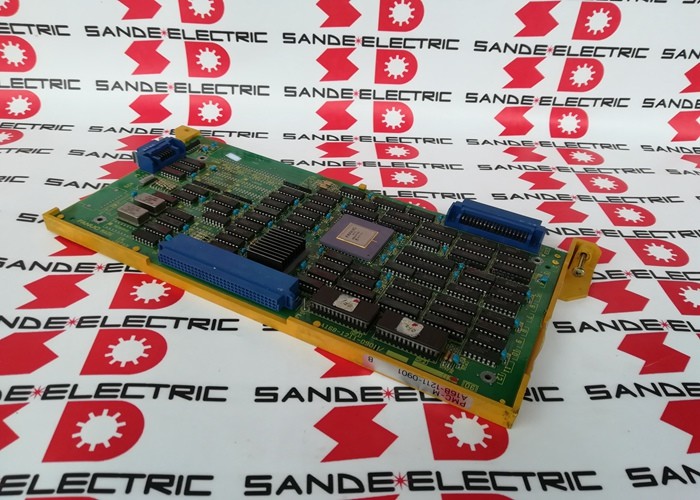

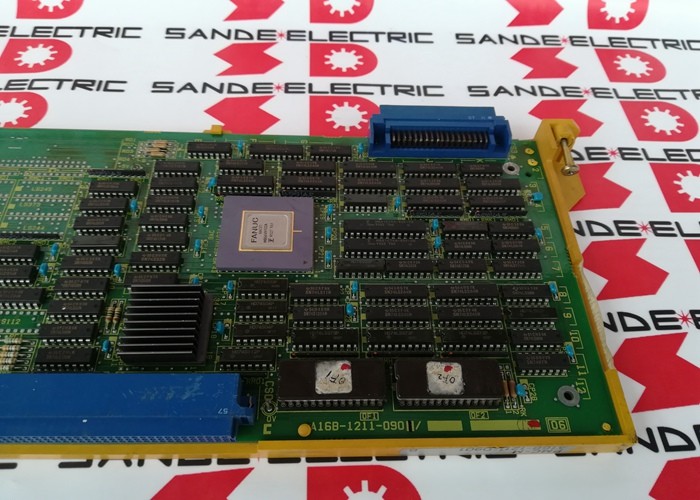

A16B-1211-0901 Płytka drukowana Fanuc A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901 | Płyta FANUC PMC-M ROM — seria 0-B / 0-C / 0-D / 0-F / rozszerzona drabinka PLC EPROM / połowa lub pełna szerokość

PMC-M vs PMC-L — dlaczego ta płyta ma znaczenie

DNC Electronics wyjaśnia kluczową różnicę: „Ta płyta to rozszerzona drabinka PLC (programowalny sterownik maszyny), która jest ładowana na płytkę zawierającą o wiele więcej pamięci EPROM, niż może zaoferować tańszy PMC-L na karcie pamięci”.

W architekturze CNC serii 0-C firmy FANUC programy drabinkowe PMC (programowalny sterownik maszyny) występują w dwóch poziomach:

PMC-L (światło PMC):Kompaktowy program drabinkowy zapisany na standardowej karcie pamięci CNC. Ograniczona liczba kroków programu — odpowiednia dla maszyn ze stosunkowo prostą logiką sekwencji.

PMC-M (średni PMC):Rozszerzony program drabinkowy przechowywany na dedykowanej płycie ROM A16B-1211-0901 — fizycznie większa pojemność EPROM niż w przypadku karty pamięci. DNC potwierdza: „Te płytki są zwykle montowane w bardziej skomplikowanych instalacjach obrabiarek 0-C, 0-D, 0-F, umożliwiając drabince PLC 0-C PMC-M ROM funkcje wykraczające poza standard PMC-L.”

Wniosek jest prosty: A16B-1211-0901 obsługuje bardziej złożone maszyny — te z większymi panelami operatora, większą liczbą punktów we/wy maszyny, większą liczbą sekwencji wymiany narzędzi, większą liczbą pomocniczych funkcji maszyny — gdzie liczba kroków PMC-L jest niewystarczająca.

Kluczowe dane techniczne

PMC-M ROM i RAM — kompletny system PMC-M

Fanuc-controller.com potwierdza dla sąsiedniej karty A16B-1211-0910 (płyta RAM PMC-M): „Zapewnia rozszerzoną pamięć RAM do wykonywania logiki drabinkowej PMC, sterowania sekwencją maszyn i funkcji komunikacyjnych MMC. Moduł wtykowy montowany na głównej jednostce sterującej, często w połączeniu z płytą ROM A16B-1211-0901 lub podobną.”

W architekturze PMC-M:

• A16B-1211-0901 (płyta ROM):Przechowuje program drabinkowy PMC w nieulotnej pamięci EPROM. Logika drabinkowa jest tu przechowywana na stałe — wytrzymuje cykle zasilania bez podtrzymania bateryjnego.
• A16B-1211-0910 (płyta RAM):Zapewnia pamięć roboczą, w której wykonywany jest program drabinkowy przechowywany w pamięci ROM — przestrzeń RAM na dane zmienne, liczniki czasowe, liczniki i wyniki pośrednie podczas wykonywania PMC.

Scenariusze zastosowań

Błąd karty ROM PMC-M:Centrum obróbcze serii 0-C generuje alarmy PMC — awaria logiki sekwencji, funkcje maszyny przestają reagować. Karta ROM A16B-1211-0901 jest identyfikowana jako usterka. Wymiana (z poprawną zawartością programu drabinkowego) przywraca funkcję PMC.

Modernizacja obrabiarki serii 0-C z PMC-L:CNC serii 0-C obsługujący PMC-L wymaga większej wydajności programu drabinkowego po modyfikacjach maszyny i dodaniu nowych sekwencji. Zainstalowano kartę ROM A16B-1211-0901 PMC-M, aby zapewnić rozszerzoną pojemność pamięci EPROM dla większego programu.

Często zadawane pytania

P1: Jaka jest rola karty ROM PMC-M, gdy zawartość EPROM jest pusta?

A16B-1211-0901 to płyta sprzętowa — jej chipy EPROM przechowują aktualny program drabinkowy PMC dla konkretnej obrabiarki. Karta zastępcza z pustymi pamięciami EPROM nie może wykonywać żadnej logiki sekwencji, dopóki nie zostanie załadowany właściwy program drabinkowy. Konstruktor obrabiarek lub inżynier serwisu FANUC posiada oryginalną zawartość programu — potwierdź to przed zamówieniem płytki zamiennej bez wstępnie załadowanej zawartości programu.

P2: Czy A16B-1211-0901 jest kompatybilny zarówno z formatami podwozi CNC o połowie, jak i o pełnej szerokości?

CNC Electronics potwierdza: „Można podłączyć do 16- lub 32-bitowych wzorców 0-C w formacie o połowie lub pełnej szerokości”. Płyta fizycznie obsługuje obie konfiguracje obudów. Potwierdź konkretny format podwozia z dokumentacji panelu obrabiarki.

P3: Czym różni się A16B-1211-0901 od płyty RAM PMC-M (A16B-1211-0910)?

A16B-1211-0901 to płyta ROM — nieulotna pamięć oparta na EPROM dla kodu programu drabinkowego PMC. A16B-1211-0910 to płyta RAM — ulotna pamięć robocza do wykonywania PMC. Obydwa są potrzebne do kompletnego systemu PMC-M. Płyta ROM przechowuje program na stałe; płyta RAM zapewnia przestrzeń roboczą wykonania.

P4: Czy wymiana A16B-1211-0901 wpływa na parametry osi CNC?

Nie. Parametry osi CNC (wzmocnienia serwomechanizmu, ograniczenia prędkości posuwu, przesunięcia współrzędnych) znajdują się w głównej pamięci SRAM CNC — oddzielnie od płytki ROM PMC. Zastąpienie A16B-1211-0901 nie ma wpływu na zapisane parametry osi. Dotyczy to tylko programu drabinkowego PMC, który musi znajdować się w pamięci EPROM płytki zamiennej.

P5: Jakie opcje usług są dostępne dla A16B-1211-0901?

Tę płytkę obsługuje wielu dostawców: MRO Electric (wymiana i naprawa), CNC Electronics (wymiana, nadwyżka i naprawa), 4D Controls (usługa naprawy). Płyta ta zapewnia kompleksowe wsparcie posprzedażowe na trzech kontynentach.
