FANUC A20B-2901-0960 | Moduł PMC-RB3 / RC3 z I/O Link — Używany / FANUC Seria 16 / 18

PMC i I/O Link — Co kontroluje ten moduł

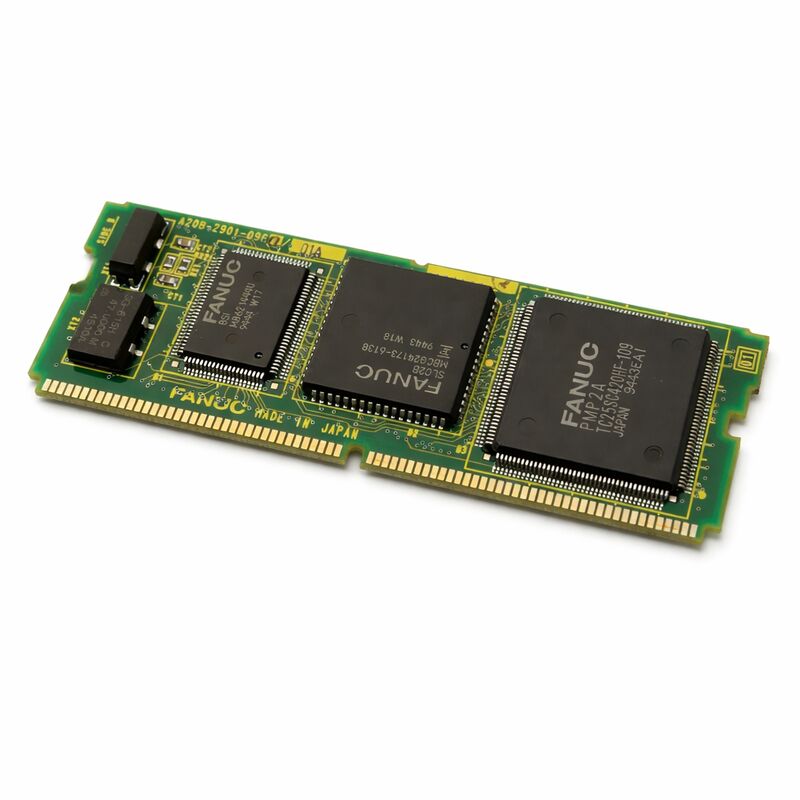

A20B-2901-0960 to moduł PMC-RB3/RC3 z I/O Link dla sterowników FANUC Serii 16 i 18. Obsługuje on jednocześnie dwie funkcje: uruchamianie programu drabinkowego PMC, który sekwencjonuje zautomatyzowane operacje obrabiarki, oraz zarządzanie magistralą komunikacyjną I/O Link, która przesyła wszystkie sygnały cyfrowe między CNC a rozproszonymi urządzeniami we/wy w całej maszynie.

W hierarchii CNC firmy FANUC, PMC (Programmable Machine Controller) to zintegrowany sterownik PLC działający wewnątrz sprzętu CNC. Wykonuje on logikę przekaźnikową, która steruje wymianą narzędzi, chłodzeniem, blokadami bezpieczeństwa, reakcjami panelu operatora i każdą inną sekwencją automatyki maszynowej, która działa równolegle z ruchem osi CNC. Program drabinkowy jest przechowywany oddzielnie w module FROM; ta płyta zapewnia silnik wykonawczy i magistralę I/O Link master, która łączy CNC z we/wy maszyny.

Strona I/O Link jest tym, co odróżnia ten moduł od prostszej płyty PMC bez I/O Link. Każdy sygnał panelu operatora, każdy punkt we/wy w terenie podłączony przez jednostkę rozszerzającą I/O Link, przechodzi przez tę magistralę. Gdy interfejs I/O Link modułu A20B-2901-0960 ulegnie awarii, wszystkie podłączone we/wy zostaną utracone jednocześnie — maszyna nie będzie reagować na polecenia operatora, a wszystkie wskaźniki panelu zgasną. Ten wzorzec całkowitej utraty we/wy, któremu towarzyszy alarm I/O Link na wyświetlaczu CNC, jest sygnaturą błędu, która wskazuje konkretnie na ten moduł, a nie na problemy z okablowaniem lub urządzeniami w terenie.

Kluczowe specyfikacje

RB3 vs RC3 — Kompatybilność wersji PMC

PMC-RB3 i PMC-RC3 to różne wersje wykonania drabinki w rodzinie FANUC PMC-RB/RC. Oznaczenie RB3/RC3 na tym module definiuje specyfikację języka drabinkowego — zestaw instrukcji, maksymalną liczbę kroków, prędkość wykonania i adresowanie we/wy — od której zależy program drabinkowy napisany dla tej maszyny. Moduł zamienny musi odpowiadać zainstalowanej wersji; moduł z inną wersją PMC może nie wykonać istniejącego programu drabinkowego poprawnie, nawet jeśli jest fizycznie identyczny.

Przed złożeniem zamówienia należy potwierdzić, że etykieta zainstalowanego modułu zawiera A20B-2901-0960 i sprawdzić w dokumentacji maszyny, czy w tym miejscu używany jest PMC-RB3 czy PMC-RC3.

FAQ

P1: Jakie są główne objawy awarii A20B-2901-0960?

Trzy rozpoznawalne wzorce: (1) Całkowita utrata panelu operatora — żadne przyciski nie reagują, żadne wskaźniki panelu się nie świecą — czemu towarzyszy alarm I/O Link na CNC. Jest to całkowita awaria I/O Link i wskazuje bezpośrednio na ten moduł. (2) Chaotyczne zachowanie we/wy na wielu kanałach jednocześnie, a nie na pojedynczym kanale, co sugeruje degradację magistrali master. (3) Alarmy drabinki PMC wskazujące na błędy wykonania, gdy poszczególne sygnały we/wy, kable i urządzenia w terenie są potwierdzone jako sprawne.

P2: Czy wymiana tego modułu wymaga ponownego załadowania drabinki PMC?

Nie. Drabinka PMC jest przechowywana w module FROM na głównej płycie sterującej, a nie w A20B-2901-0960. Po zamontowaniu zamiennika i włączeniu zasilania, CNC ładuje drabinkę z FROM jak zwykle. Przed powrotem maszyny do produkcji należy zweryfikować przywrócenie komunikacji I/O Link na ekranie diagnostycznym PMC.

P3: Jak odróżnić awarię modułu PMC od awarii okablowania lub urządzeń w terenie?

Awarie modułu PMC wpływają na wiele punktów we/wy jednocześnie — wszystkie funkcje panelu naraz, lub całą gałąź I/O Link naraz. Indywidualne awarie okablowania wpływają na jeden lub dwa adresy we/wy na raz. Jeśli wiele niezwiązanych ze sobą funkcji we/wy ulegnie awarii jednocześnie, podczas gdy główne funkcje osi i wykonania programu CNC pozostają normalne, a indywidualne kable i urządzenia w terenie testują się poprawnie, kandydatem do awarii jest moduł PMC.

P4: Czy A20B-2901-0960 może być używany w systemach Serii 16 i Serii 18?

Tak — moduł jest przeznaczony dla platform FANUC Serii 16 i 18 Model B/C. Oznaczenie PMC-RB3/RC3 i interfejs I/O Link są wspólne dla obu rodzin CNC w tych generacjach modeli. Przed złożeniem zamówienia należy potwierdzić, że dokumentacja konkretnej maszyny określa ten numer części w odpowiednim miejscu płyty.

P5: Co należy zweryfikować przy odbiorze używanego A20B-2901-0960?

Potwierdzić pełny numer części A20B-2901-0960 z etykiety modułu. Poprosić o potwierdzenie wersji PMC — RB3 lub RC3 — aby upewnić się, że odpowiada ona specyfikacji programu drabinkowego maszyny. W przypadku używanej jednostki, zapytać, czy została przetestowana na działającym systemie Serii 16 lub 18 z potwierdzoną komunikacją I/O Link, a nie tylko włączona. Przed zamontowaniem sprawdzić styki złącza płyty pod kątem korozji lub uszkodzeń mechanicznych.
