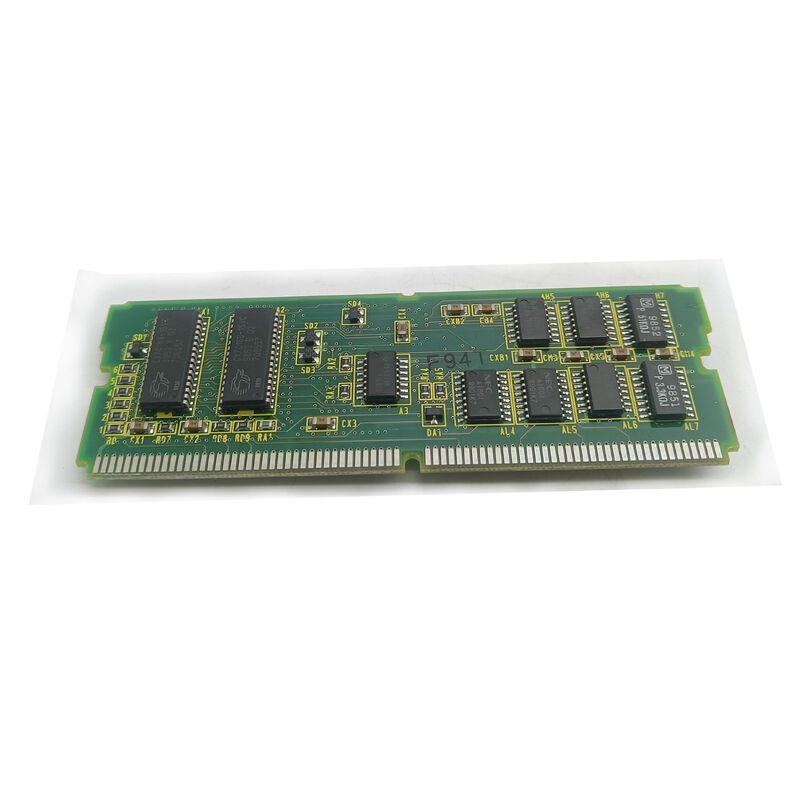

Moduł FANUC A20B-2902-0020 A20B29020020

A20B-2902-0020 | Moduł FANUC 4MB DRAM — dynamiczne rozszerzenie pamięci RAM / pamięć robocza CNC / płyta SMD serii A20B-2902

DRAM w systemach CNC — co właściwie robi

Trzy typy pamięci w systemie CNC FANUC służą różnym celom, a zrozumienie różnicy wyjaśnia, dlaczego moduł DRAM o pojemności 4 MB ma znaczenie:

Z (Flash ROM — nieulotny):Przechowuje oprogramowanie systemu CNC i dane długoterminowe. Nieulotny — zatrzymuje zawartość bez zasilania. Stosunkowo powolny w przypadku dostępu w czasie rzeczywistym.

SRAM (pamięć RAM podtrzymywana bateryjnie):Przechowuje parametry CNC i programy części. Zasilanie bateryjne, aby zachować zawartość po wyłączeniu zasilania. Ograniczona pojemność; przede wszystkim do trwałego przechowywania danych.

PAMIĘĆ PAMIĘCI (A20B-2902-0020):Pamięć robocza — szybka tymczasowa przestrzeń robocza procesora. Każda wykonywana instrukcja, każda obliczana zmienna, każdy blok kodu G w buforze wyprzedzającym, każda ramka stosu podprogramów i każda zmienna stanu systemu zajmują pamięć DRAM podczas działania. DRAM jest szybki (dopasowany do zegara procesora), ulotny (traci zawartość po wyłączeniu zasilania) i musi być wystarczająco duży, aby pomieścić pełny zestaw roboczy działającego programu.

Po uruchomieniu CNC kopiuje oprogramowanie systemowe z FROM do DRAM w celu szybkiego wykonania. Wszystko, co dzieje się w czasie wykonywania, przechodzi przez pamięć DRAM.

Kluczowe dane techniczne

4 MB — pamięć robocza dla operacji CNC

Pojemność 4MB DRAM A20B-2902-0020 zapewnia pamięć roboczą dla aktywnych operacji CNC:

Programowe spojrzenie w przyszłość:CNC wstępnie odczytuje bloki kodu G przed bieżącym punktem wykonania, obliczając przyszłe bloki ruchu, aby utrzymać płynną prędkość posuwu na konturowych ścieżkach narzędzia. 4 MB pamięci DRAM obsługuje znaczący bufor wyprzedzający — im więcej dostępnej pamięci DRAM, tym więcej bloków można wstępnie obliczyć, co pozwala na płynniejsze i szybkie konturowanie.

Miejsce zamieszkania oprogramowania systemowego:Po uruchomieniu systemu CNC jego oprogramowanie operacyjne ładuje się z FROM do DRAM. Załadowane oprogramowanie zajmuje znaczną część dostępnej pamięci DRAM. W przypadku generacji CNC firmy FANUC, które korzystały z modułów 4MB DRAM, pojemność ta była dostosowana do wymagań oprogramowania tamtej epoki.

Narzut związany z wielozadaniowością:Wykonanie drabiny PMC, renderowanie wyświetlacza, zarządzanie komunikacją i obliczenia serwomechanizmu CNC w czasie rzeczywistym – wszystkie te elementy współdzielą przestrzeń DRAM podczas pracy. 4 MB to pojemność dostosowana do tych równoczesnych potrzeb generacji CNC wykorzystującej A20B-2902-0020.

Scenariusze zastosowań

Diagnoza awarii rozruchu CNC:System CNC FANUC nie kończy uruchamiania. Kody alarmów systemowych wskazują na błąd pamięci RAM. Moduł DRAM A20B-2902-0020 został przetestowany i zidentyfikowany jako uszkodzony. Wymiana umożliwia systemowi CNC zakończenie rozruchu i wznowienie normalnej pracy.

Dochodzenie w sprawie alarmu przerywanego:W przypadku długich dni produkcyjnych w systemie CNC dochodzi do przypadkowych, niewyjaśnionych resetów, ale normalnie uruchamia się ponownie rano. Podejrzewa się awarię wrażliwej na temperaturę komórki DRAM. Wymiana A20B-2902-0020 eliminuje błąd pamięci zależny od temperatury.

Często zadawane pytania

P1: Czy A20B-2902-0020 jest używany z systemami FANUC serii 16, 18 lub 20/21?

A20B-2902-0020 to moduł DRAM o pojemności 4 MB z serii A20B-2902. Podobne moduły 4MB DRAM z tej serii (takie jak A20B-2902-0531) zostały potwierdzone dla serii 16, 18 i 21. Dokładna kompatybilność systemu CNC konkretnego wariantu A20B-2902-0020 została potwierdzona w dokumentacji sprzętowej odpowiedniego systemu CNC. Zidentyfikuj typ głównego systemu CNC i sprawdź go na liście części zamiennych.

P2: Czy A20B-2902-0020 można testować poza CNC?

Aby uzyskać dostęp do modułów DRAM, wymagane są określone adresy, dane i sygnały sterujące z systemu hosta — nie można ich przetestować za pomocą prostego pomiaru ciągłości lub rezystancji. Testowanie w obwodzie (zainstalowane w systemie CNC przy włączonym systemie CNC) jest metodą standardową. Najbardziej praktycznym podejściem diagnostycznym jest zastąpienie znanego, dobrego modułu zamiennego i sprawdzenie, czy błąd rozruchu CNC ustąpił.

P3: Czy wymiana A20B-2902-0020 wpływa na zapisane parametry lub programy CNC?

Nie. DRAM jest niestabilny – niezależnie od tego, jego zawartość zostaje utracona po wyłączeniu zasilania. Parametry CNC zapisywane są w pamięci SRAM (oddzielny moduł na zasilaniu bateryjnym); Programy CNC są przechowywane w pamięci SRAM lub FROM. Wymiana modułu DRAM nie ma wpływu na zawartość żadnej pamięci nieulotnej. Po zamontowaniu zamiennika system CNC uruchamia się normalnie i ponownie ładuje oprogramowanie systemowe z FROM do nowego modułu.

P4: Co powoduje awarię modułów DRAM w zastosowaniach CNC?

Najczęstsze przyczyny: zmęczenie spowodowane cyklami termicznymi na połączeniach lutowanych (powtarzające się nagrzewanie przy włączaniu i chłodzenie przy wyłączaniu osłabia połączenia lutowane przez lata użytkowania); uszkodzenia elektrostatyczne spowodowane niezabezpieczonym obchodzeniem się podczas poprzedniej konserwacji; stany nieustalone napięcia zasilania, które obciążają wewnętrzne napięcia złącza pamięci DRAM; oraz ogólne starzenie się podzespołów w starych modułach, które były używane przez dekadę lub dłużej.

P5: Czym różni się 4MB DRAM od SRAM w systemie pamięci CNC?

DRAM (A20B-2902-0020): szybka, ulotna pamięć robocza o dużej pojemności. Zawartość utracona po wyłączeniu zasilania. Wymaga ciągłych cykli odświeżania, aby zachować dane podczas zasilania. Pojemność 4 MB dla środowiska pracy.

SRAM: wolniejsza pamięć nieulotna o mniejszej pojemności, zasilana bateryjnie. Zachowuje zawartość po wyłączeniu zasilania (za pomocą baterii litowej). Przechowuje parametry i programy. Wymiana SRAM wymaga przywrócenia danych z kopii zapasowej; wymiana DRAM-u nie.
