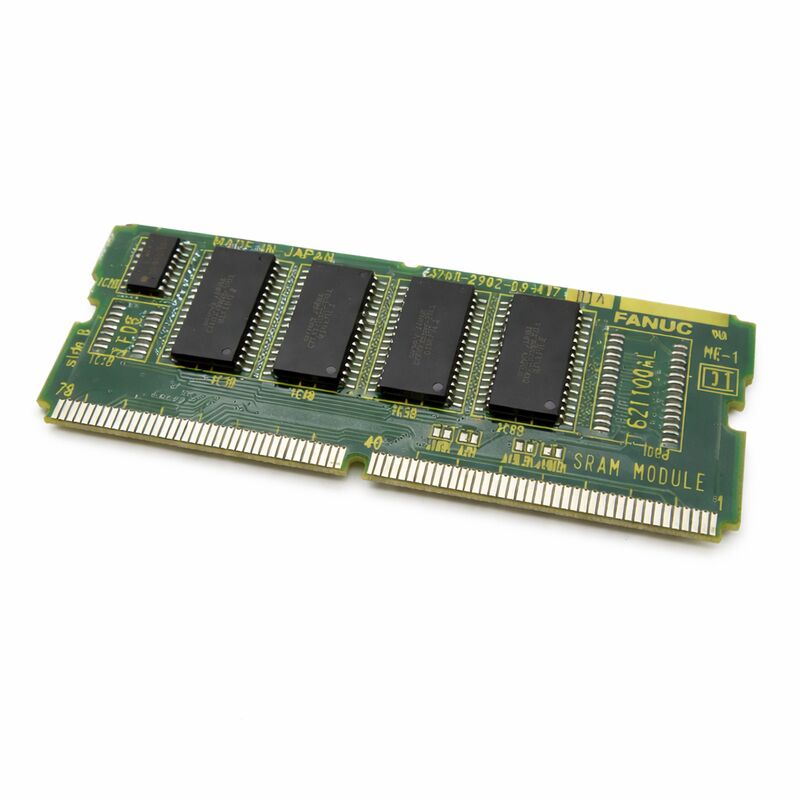

Moduł FANUC A20B-2902-0040 A20B29020040 A2OB-29O2-OO4O przetestowana gwarancja

FANUC A20B-2902-0040 | Płyta PCB CNC — Oryginalna FANUC, pochodzenie Japonia

Numer części: A20B-2902-0040

Producent: FANUC Corporation (Japonia)

Typ produktu: Płyta drukowana (PCB)

Przegląd płyty

A20B-2902-0040 to płyta drukowana firmy FANUC Corporation, zaprojektowana do określonej funkcji sterowania w systemach CNC FANUC.

Należy do rodziny A20B-2902 — grupy płyt PCB FANUC o wspólnym fizycznym pokoleniu i standardzie interfejsu.

W ramach tej rodziny sufiks -0040 identyfikuje ten konkretny wariant, z własną zdefiniowaną funkcją, odrębną od innych płyt z tej samej serii.

Sterowniki CNC FANUC to zespoły wielu płyt współpracujących równolegle. Niektóre zarządzają sygnałami interfejsu operatora.

Inne przetwarzają dane o pozycji osi. Niektóre obsługują komunikację I/O między sterownikiem a urządzeniami terenowymi maszyny.

A20B-2902-0040 zajmuje określone miejsce w tej architekturze. Jej fizyczne miejsce montażu, układ złączy i interfejs elektryczny są określone przez projekt sterownika, do którego należy.

Kluczowe specyfikacje

Różnice w stosunku do powiązanych płyt

A20B-2902-0040 to płyta odrębna od A20B-2902-0030, mimo że należy do tej samej serii. Ta sama rodzina.

Inna funkcja. FANUC używa unikalnych sufiksów z numerem kreskowym dokładnie po to, aby odróżnić płyty, które w przeciwnym razie trudno byłoby odróżnić od siebie na podstawie samego wyglądu fizycznego.

Zamawianie według numeru części — a nie wyglądu fizycznego lub ogólnego opisu — jest jedyną niezawodną metodą zakupu płyt PCB FANUC.

Dwie płyty z tej samej serii mogą wyglądać niemal identycznie i pełnić zupełnie inne funkcje. Zainstalowanie niewłaściwej płyty zazwyczaj skutkuje alarmami systemowymi, a nie prawidłowym działaniem.

Kody alarmów wskazują na zainstalowaną płytę, ale przyczyną jest niewłaściwa część. Rozpoczęcie od właściwego numeru części całkowicie eliminuje tę pętlę diagnostyczną.

Płyty PCB FANUC zawierają logikę zdefiniowaną sprzętowo lub programowo, powiązaną z ich specyficzną rolą.

Sterownik oczekuje konkretnej płyty w konkretnym gnieździe. To oczekiwanie nie jest elastyczne. Precyzja w pozyskiwaniu jest podstawą czystej naprawy.

Kontekst konserwacji

A20B-2902-0040 jest aktywną częścią zamienną dla zainstalowanej bazy obrabiarek sterowanych przez FANUC, wykorzystujących tę serię płyt.

Wiele z tych maszyn weszło do służby w latach 90. lub na początku lat 2000. Nadal są one produktywnymi zasobami w warsztatach na całym świecie. Utrzymanie ich w ruchu wymaga dostępu do odpowiednich zapasowych płyt PCB.

Sterownik, który traci płytę PCB, nie musi być wycofany z eksploatacji. Potrzebuje odpowiedniej części zamiennej.

Sama maszyna — jej komponenty mechaniczne, jej oprzyrządowanie, jej narzędzia — może mieć jeszcze wiele lat życia.

Płyta PCB jest jednym z elementów serwisowalnych w systemie sterowania, a ścieżka naprawy jest dobrze zdefiniowana.

FAQ

P1: Aktywny jest alarm CNC. Skąd mam wiedzieć, czy A20B-2902-0040 jest uszkodzoną płytą?

Kody alarmów CNC FANUC wskazują, który podsystem uległ awarii. Sprawdź aktywny numer alarmu w instrukcji konserwacji dla konkretnej serii sterownika.

Opis alarmu zidentyfikuje zaangażowany obszar funkcjonalny.

Jeśli ten obszar odpowiada funkcji, którą ta płyta obsługuje w systemie, staje się ona kandydatem do diagnostyki.

Diagnostyka oparta na alarmach jest bardziej niezawodna niż zgadywanie przez podstawienie.

P2: Czy przed wymianą tej płyty wymagane jest wykonanie kopii zapasowej danych?

Zawsze. Wykonaj kopię zapasową programów CNC, parametrów, offsetów narzędzi i danych kompensacji błędu skoku przed jakąkolwiek pracą przy płycie.

Jest to standardowa procedura niezależnie od tego, która płyta jest wymieniana. Utrata danych podczas wymiany płyty jest rzadka, ale nie niemożliwa.

Odzyskiwanie bez kopii zapasowej może wymagać pełnego ponownego uruchomienia maszyny.

P3: Maszyna straciła zasilanie w sposób nieprawidłowy i teraz pokazuje alarm na poziomie płyty. Czy zdarzenie zasilania mogło spowodować awarię?

Przejściowe przepięcia i nagła utrata zasilania podczas pracy mogą uszkodzić komponenty płyty PCB.

Wbudowane obwody zabezpieczające pochłaniają część energii przepięcia, ale poważne zdarzenia mogą uszkodzić te obwody lub logikę za nimi.

Płyta, która ulega awarii natychmiast po zdarzeniu zasilania, jest silnym kandydatem do wymiany.

Przed stwierdzeniem, że awaria jest czysto wewnętrzna, należy wizualnie sprawdzić płytę pod kątem śladów przypalenia, wybrzuszonych kondensatorów lub przebarwionych obszarów.

P4: Jak długo zapasowa płyta A20B-2902-0040 może być przechowywana przed instalacją?

Płyty PCB FANUC przechowywane prawidłowo — w suchym środowisku, przy stabilnej temperaturze, w opakowaniu antystatycznym — pozostają serwisowalne przez dłuższy czas.

Kondensatory elektrolityczne na płycie są najbardziej wrażliwymi na czas komponentami podczas przechowywania.

Po pięciu do ośmiu lub więcej latach przechowywania należy sprawdzić płytę lub zlecić jej testy warsztatowe przed zainstalowaniem jej w krytycznej maszynie.

Płyta z niedawno zakupionej, prawidłowo przechowywanej części zamiennej stanowi mniejsze ryzyko niż płyta przechowywana w nieznanych warunkach.

P5: Maszyna włącza się po wymianie płyty, ale nie działa prawidłowo. Co należy sprawdzić w pierwszej kolejności?

Potwierdź, że płyta jest w pełni osadzona w złączu płyty tylnej — częściowe osadzenie powoduje przerywane błędy sygnału, które wyglądają jak błędy systemowe.

Sprawdź wszystkie wiązki przewodów podłączone do wymienionej płyty pod kątem pełnego wpięcia.

Zweryfikuj, czy procedura po wymianie określona w instrukcji konserwacji sterownika została wykonana — niektóre sterowniki FANUC wymagają kroku inicjalizacji po wymianie płyty.

Jeśli wszystkie połączenia zostaną potwierdzone i procedura zostanie wykonana, sprawdź, czy sama płyta zamienna ma prawidłowy poziom rewizji dla zainstalowanej wersji oprogramowania sterownika.
