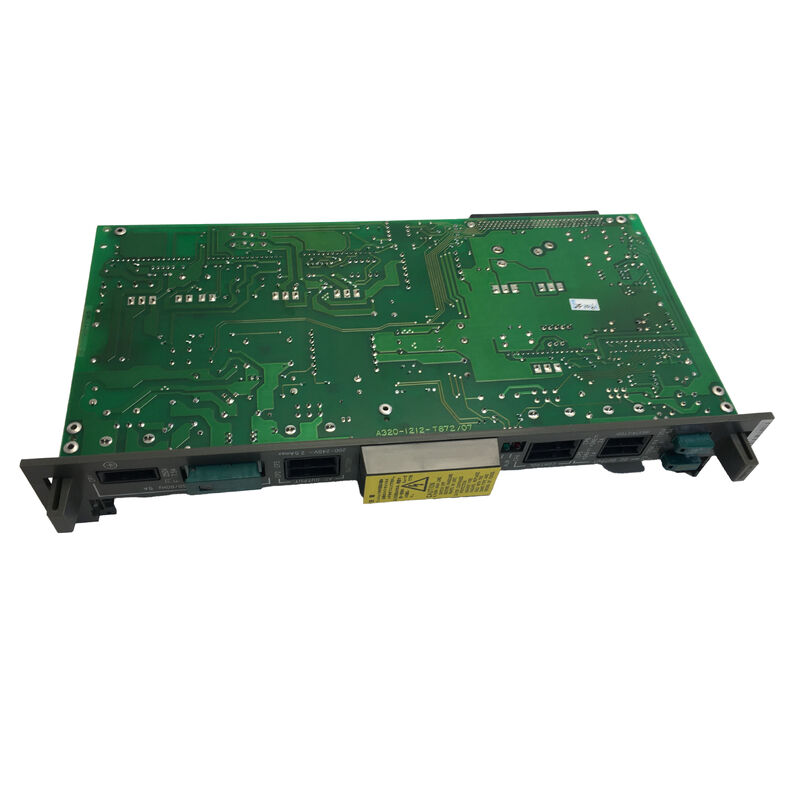

A16B-1212-0210 Płytka PCB Fanuc A16B12120210 AI6B-I2I2-O2IO

A16B-1212-0210 | Karta pamięci FANUC serii 0-C S, analogowa — F0C / 0C/0F/00C/0 Mate C&F / zastąpiona przez A16B-2201-0103

Karta pamięci dla rodziny sterowników F0C

Tabela referencyjna sprzętu serii 0-C firmy KFAS LLC potwierdza: „A16B-1212-0210 (STARY) S Analog → A16B-2201-0103 (NOWOŚĆ).” To oficjalne zastąpienie identyfikuje A16B-1212-0210 jako autentyczną kartę pamięci serii 0-C, a A16B-2201-0103 jako bezpośredni zamiennik sprzętu.

A16B-1212-0210 obejmuje pięć wariantów CNC FANUC serii 0 z generacji C: serie 0-C, 0-F, 00C, 0 Mate C i 0 Mate F – wszystkie wykorzystujące ten sam sprzęt karty pamięci.

Kluczowe informacje o produkcie

S Analog vs S Serial — rozróżnienie między wariantami krytycznymi

Karta pamięci serii 0-C występuje w dwóch wariantach dostosowanych do typu serwokodera CNC:

S Analog (A16B-1212-0210 — ten produkt):W przypadku systemów CNC z serwomotorami z analogowym koderem impulsowym — starsza generacja enkoderów wykorzystująca analogowe sygnały sprzężenia zwrotnego położenia.

Numer seryjny S (A16B-1212-0216):W przypadku systemów CNC z serwosilnikami z koderem szeregowym (seria Alpha) — KFAS LLC potwierdza: „A16B-1212-0216 (STARY) S Serial → A16B-2201-0101 (NOWOŚĆ).”

Obydwa warianty nie są zamienne. Zainstalowanie S Analog (0210) w konfiguracji CNC z szeregowym koderem impulsowym lub odwrotnie, powoduje niezgodność sprzętu i oprogramowania. Przed złożeniem zamówienia należy potwierdzić typ zainstalowanego silnika.

„OPROGRAMOWANIE NIE DOŁĄCZONE DO ZESTAWU” — co to oznacza w praktyce

A16B-1212-0210 to tylko płyta sprzętowa. Oprogramowanie systemu CNC — jądro definiujące interpretację kodu G, interpolację osi i wszystkie funkcje CNC — jest przechowywane oddzielnie w modułach FROM (Flash ROM). Należy je przenieść z oryginalnej płyty lub pozyskać i załadować osobno.

Jest to standardowa praktyka w przypadku zasilania kart pamięci FANUC. Płyta sprzętowa jest ogólna; zawartość FROM sprawia, że ​​jest ona funkcjonalna dla określonej konfiguracji CNC. Zawsze zanotuj i wykonaj kopię zapasową istniejącej zawartości FROM przed wyjęciem starej karty pamięci.

Scenariusze zastosowań

Błąd karty pamięci CNC F0C:Sterowanie CNC FANUC serii 0-C generuje trwałe alarmy pamięci. A16B-1212-0210 zostaje zastąpiony. Moduły FROM są przenoszone ze starej płyty; parametry są przywracane z kopii zapasowej.

Wymiana karty pamięci CNC 0-C wraz z oprogramowaniem:Awaria karty pamięci CNC serii 0-C. Zamontowano zamiennik A16B-1212-0210, przeniesiono moduły FROM i przywrócono parametry.

Często zadawane pytania

P1: Czy A16B-2201-0103 może bezpośrednio zastąpić A16B-1212-0210?

Tak. Jest to bezpośredni zamiennik sprzętu. Obydwa obsługują konfigurację S Analog Series 0-C.

P2: Jaka jest różnica między S analogowym (A16B-1212-0210) a S szeregowym (A16B-1212-0216)?

S Analog obsługuje systemy CNC z analogowymi serwosilnikami z koderem impulsowym. S Serial obsługuje systemy CNC z serwosilnikami z koderem szeregowym (seria Alpha) — patrz A16B-2200-0391 (PULCO) powyżej. Zamontowanie niewłaściwego wariantu powoduje niedopasowanie serwomechanizmu. Przed złożeniem zamówienia należy potwierdzić typ zainstalowanego silnika.

P3: Dlaczego oprogramowanie nie jest dołączone do A16B-1212-0210?

Oprogramowanie systemu CNC jest specyficzne dla maszyny — wersja oprogramowania i opcje różnią się w zależności od producenta obrabiarki, modelu maszyny i specyfikacji CNC. Moduły FROM z oryginalnej płytki są przenoszone na zamiennik lub oprogramowanie dostarczane jest osobno. Płyta sprzętowa jest ogólna; treść FROM sprawia, że ​​jest ona specyficzna.

P4: Czy akumulator zapasowy SRAM wymaga wymiany podczas montażu A16B-1212-0210?

Seria 0-C wykorzystuje baterię litową do przechowywania danych SRAM podczas wyłączania zasilania. Jeśli bateria na oryginalnej płycie uległa uszkodzeniu, natychmiast po zamontowaniu należy zainstalować nową baterię na płycie zastępczej. Sprawdź typ akumulatora w instrukcji konserwacji serii 0-C
