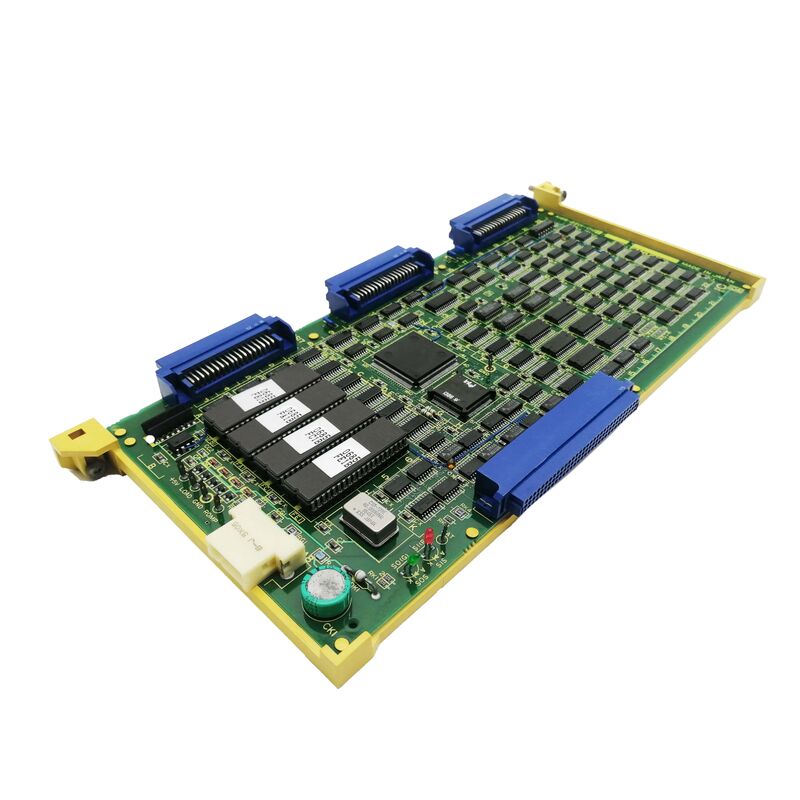

A16B-1212-0221 Płytka drukowana Fanuc A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221 | Karta FANUC serii 0-CI/O C6 — stara specyfikacja/zastąpiona przez A16B-2203-0111/interfejs wejścia/wyjścia maszyny

Karta we/wy C6 — interfejs maszynowy serii 0-C

A16B-1212-0221 to „karta we/wy C6” dla systemu CNC FANUC serii 0-C. tabela referencyjna sprzętu serii 0-C potwierdza: „A16B-1212-0221 (STARA) karta we/wy C6 / A16B-2203-0111 (NOWA) zastępuje A16B-1212-0221.” W architekturze serii 0-C firmy FANUC karty we/wy służą jako interfejs między programem drabinkowym PMC a fizycznymi sygnałami we/wy obrabiarki — przełącznikami, cewkami, lampami, przekaźnikami i innymi urządzeniami elektrycznymi na poziomie maszyny. Oznaczenie „C6” identyfikuje konkretną konfigurację kart we/wy w rodzinie kart Series 0-CI/O.

Kluczowe informacje o produkcie

Karty we/wy i program drabinkowy PMC

Karta I/O C6 łączy się z modułem PMC (programowalnym sterownikiem maszyny) serii 0-C za pośrednictwem magistrali szeregowej I/O Link. Każda karta we/wy zapewnia:Skan wejściowy:PMC odczytuje stan każdego wejścia fizycznego — przycisków, wyłączników krańcowych, czujników zbliżeniowych — z karty we/wy w każdym cyklu skanowania PMC. Karta konwertuje poziomy sygnału 24VDC maszyny na wewnętrzną reprezentację logiczną PMC.

Napęd wyjściowy:PMC zapisuje swoje polecenia wyjściowe — włączenie/wyłączenie chłodziwa, indeks zmieniacza narzędzi, zamek drzwi, lampki alarmowe — w rejestrach wyjściowych karty we/wy. Karta przekazuje odpowiednie sygnały wyjściowe 24 V DC do elementów wykonawczych maszyny. W przypadku awarii karty we/wy C6 sterownik PMC nie może już komunikować się z obsługiwanymi przez siebie sygnałami we/wy maszyny — maszyna przestaje odpowiadać na polecenia operatora, a moduł PMC generuje alarmy komunikacyjne łącza we/wy.

Scenariusze zastosowań

Błąd komunikacji we/wy CNC serii 0-C:Sterowanie CNC FANUC serii 0-C generuje alarmy PMC dla określonych grup komunikacyjnych łącza I/O. Funkcje maszyny (chłodziwo, hydraulika, panel operatora) przestają reagować. Zidentyfikowano A16B-1212-0221. Wymiana na A16B-1212-0221 lub A16B-2203-0111 przywraca komunikację we/wy.Karta we/wy CNC 0-C

wymiana:Zakład obsługujący CNC serii 0-C posiada A16B-2203-0111 (nowa specyfikacja) jako standardową część zamienną, ale akceptuje także nadwyżki A16B-1212-0221 dla tej samej pozycji karty we/wy C6.

Często zadawane pytania

P1: Czy A16B-2203-0111 może bezpośrednio zastąpić A16B-1212-0221 w CNC serii 0-C?

Tak. A16B-2203-0111 jako oficjalny „NOWOŚĆ” zamiennik A16B-1212-0221 (karta we/wy C6). Nowa tablica specyfikacji została zaprojektowana jako bezpośredni zamiennik starej specyfikacji w tej samej pozycji gniazda CNC.

P2: Jaka jest różnica między kartą we/wy C5 (A16B-1212-0222), C6 (A16B-1212-0221) i C7 (A16B-1212-0220)?

Oznaczenia C5, C6 i C7 identyfikują różne pojemności we/wy lub warianty konfiguracji adresów w rodzinie kart Series 0-CI/O. Każdy wariant zapewnia określoną liczbę punktów we/wy lub określony zakres adresów łącza we/wy. Odpowiedni wariant zależy od konkretnej konfiguracji obrabiarki i schematu okablowania.

P3: Czy oznaczenie karty we/wy C6 odnosi się do liczby wejść/wyjść maszyny?

Prefiks i numer „C” w nazewnictwie kart serii 0-CI/O firmy FANUC identyfikuje typ karty we/wy w architekturze we/wy platformy. Każdy wariant typu C (C5, C6, C7) zapewnia określone uzupełnienie punktów we/wy. Wariant C7 (A16B-1212-0220) jest najczęściej wymieniany na schematach systemów FANUC serii 0-C — modele C5 i C6 obsługują maszyny z różnymi konfiguracjami we/wy.

P4: Czy wymiana A16B-1212-0221 wymaga zmiany parametrów PMC?

Nie. Parametry PMC i konfiguracja adresu łącza we/wy są przechowywane w pamięci głównej systemu CNC, a nie na karcie we/wy. Po zamontowaniu zamiennika PMC ponownie nawiązuje komunikację I/O Link z nową kartą, korzystając z istniejącej konfiguracji.
