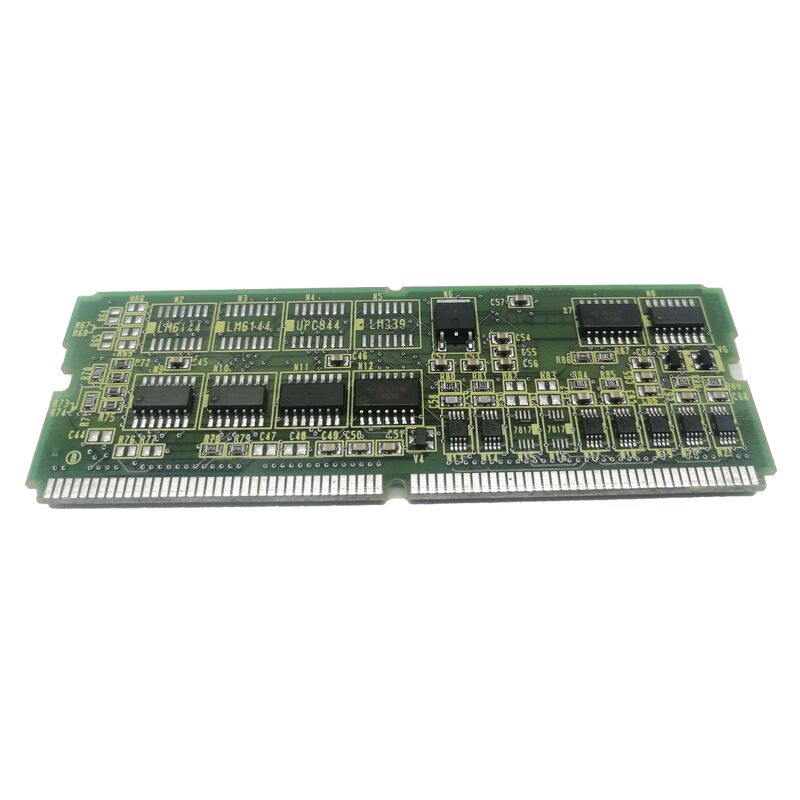

FANUC A20B-2902-0225 CÓRKA PŁYTY PC A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225 ∙ Moduł SRAM z seryjnym interfejsem wrzutowym ∙ A20B-2902 Series CNC Memory PCB

Nie tylko moduł SRAM

A20B-2902-0225 jest opisany w dokumentacji konserwacyjnej FANUC Power Mate D/F jako zespół modułu pamięci z seryjnym wsparciem wrzeciona.Oznaczenie seryjnego wrzeciona odróżnia ten moduł od innych wariantów A20B-2902 SRAM, które obejmują tylko funkcje pamięciTa płyta znajduje się na skrzyżowaniu dwóch funkcji: zapewnia baterię wspieraną SRAM, która przechowuje parametry i programy CNC,i obejmuje interfejs sprzętowy dla ścieżki komunikacji wiązania seryjnego w konkretnej konfiguracji sterowania, którą obsługuje.

SRAM przechowuje dane, które muszą przetrwać między cyklami zasilania: parametry CNC, przesunięcia narzędzi, programy części, dane współrzędnych pracy.Bateria zapasowa utrzymuje przepływ prądu przez ogniwa SRAM, gdy sterownik jest wyłączonyGdy akumulator wyczerpuje się poniżej napięcia zatrzymującego, cała zawartość jest utracona. The serial spindle interface on this module connects the controller to the spindle drive amplifier using FANUC's serial communication protocol — replacing this module with a standard SRAM variant that lacks the serial spindle hardware produces a configuration mismatch that affects spindle communication

Główne specyfikacje

Wymiana wymaga ponownego ładowania danych

W odróżnieniu od pasywnych płytek PCB, moduł ten przechowuje dane, którymi obsługuje maszyna.

1. Zabezpieczyć zweryfikowane kopie zapasowe wszystkich danych CNCJeśli zainstalowany moduł jest nadal częściowo funkcjonalny, wyciągnij jego dane teraz.przywrócić z najnowszej dostępnej kopii zapasowej.
2. Potwierdź, że zamiennik pasuje do pełnego numeru części A20B-2902-0225 Bliski numer może pasować do gniazda, ale nie ma interfejsu seryjnego wrzeciona lub ma inną pojemność pamięci.
3. Po instalacji, ponownie załadować wszystkie parametry i programy Moduł zastępczy przybywa pusty.

Połączenie zależności od zawartości SRAM i seryjnego sprzętu węzła oznacza, że ta wymiana ma więcej kroków niż standardowa wymiana płyt.Planowanie strony danych przed usunięciem oryginalnej tablicy określa, czy maszyna wraca do produkcji w ciągu kilku godzin lub dni.

Pozycja A20B-2902 ️ wymagany dokładny numer części

Rodzina A20B-2902 obejmuje szeroki zakres modułów pamięci i funkcji dla systemów FANUC CNC.dodatkowe interfejsy sprzętowe (takie jak seryjny interfejs węzła na -0225)Podobieństwo fizyczne między sąsiednimi liczbami w tej rodzinie jest powszechne; kompatybilność funkcjonalna nie jest gwarantowana.Zawsze potwierdzić etykietę zainstalowanej tablicy pokazuje A20B-2902-0225 przed zakupem wymiany.

Częste pytania

P1: Czym A20B-2902-0225 różni się od standardowego modułu SRAM?

Standardowe warianty A20B-2902 SRAM obejmują pamięć CNC zasilane baterią bez dodatkowych interfejsów sprzętowych.-0225 obejmuje interfejs sprzętowy dla ścieżki komunikacji seryjnej węzła FANUCW konfiguracjach sterowania, które wykorzystują seryjną komunikację węzłową,zastąpienie modułem, który nie posiada tego interfejsu powoduje awarię komunikacji węzła niezależnie od tego, czy pamięć działa prawidłowo.

P2: Dlaczego parametry i programy muszą być ponownie ładowane po wymianie?

Moduł SRAM przechowuje wszystkie dane operacyjne CNC, parametry, programy części, przesunięcia narzędzi, współrzędne pracy.Maszyna nie może działać prawidłowo, dopóki wszystkie dane nie zostaną przywrócone z kopii zapasowejNie jest to weryfikacja opcjonalna po instalacji; jest to niezbędny krok, który sprawia, że wymiana jest funkcjonalna.

P3: Zainstalowany A20B-2902-0225 częściowo się zepsuł. Czy dane można jeszcze wyciągnąć przed wymianą?

W wielu przypadkach tak, nawet z częściowo uszkodzonego modułu.Jeśli moduł jest zbyt zdegradowany do pełnego zapisu, spróbuj indywidualnych transferów danych ¢ parametry, a następnie programy, a następnie dane narzędzia.

P4: Jaką baterię używa się do przechowywania pamięci SRAM i kiedy należy ją wymienić?

Bateria zapasowa jest zazwyczaj ogniwem monety litowej lub ogniwem typu AA litowego w zależności od modelu sterownika.Systemy FANUC CNC generują alarm o niskim napięciu akumulatora przed osiągnięciem przez akumulator krytycznego napięcia zatrzymywania. Wymiana baterii przez włączony sterownik w celu utrzymania zawartości SRAM podczas zmiany. Całkowicie wyczerpana bateria z wyłączonym sterownikiem prowadzi do całkowitej utraty danych SRAM.

P5: Czy inny wariant A20B-2902 może zastąpić, jeśli -0225 nie jest dostępny?

Nie bez potwierdzonej kompatybilności. Sąsiednie numery A20B-2902 mogą mieć różną pojemność SRAM, różne funkcje sprzętowe lub kierować się do różnych platform sterowania.Moduł bez seryjnego interfejsu węzła nie może zapewnić tej samej konfiguracji sterowania. Podaj źródło -0225 lub potwierdź za pośrednictwem zasobu serwisowego FANUC, że proponowany zamiennik obejmuje równoważną obsługę sprzętu szpilki seryjnej.
