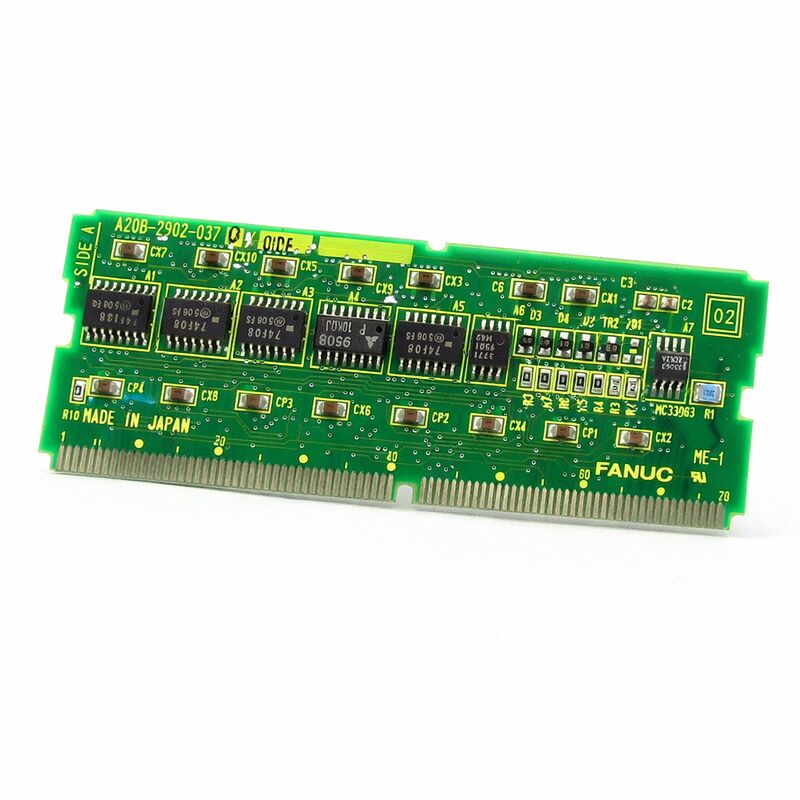

Fanuc PC Daughter Board A20B-2902-0250 A20B29020250

FANUC A20B-2902-0250. Moduł sterujący PMC, seria 15-B / 16 / 18

Numer części:A20B-2902-0250

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł sterujący PMC (PCB z wtyczką)

Silnik PMC:PMC-RB4 / RC4

Kompatybilne systemyFANUC seria 15-B, seria 16, seria 18

Status:Wykluczone według producenta

Przegląd

A20B-2902-0250 to moduł sterowania PMC dla systemów CNC serii FANUC 15-B, 16 i 18.

Jest to podłączona płyta córka, która instaluje się na głównej płycie procesora CNC i zapewnia silnik przetwarzania dla wbudowanego sterownika programowalnej maszyny FANUC.umożliwia wykonanie logiki drabiny PMC-RB4 i RC4 ▌oznaczenia silnika PMC dla tej generacji sterowników.

PMC w FANUC CNC jest wbudowanym PLC, który uruchamia program drabiny budowniczej maszyny: logikę sterowania, która zarządza każdą funkcją maszyny poza ruchem osi CNC i sterowaniem wrotkiem.

Zmiany narzędzi, włączanie/wyłączanie płynu chłodzącego, blokady drzwi, potwierdzenie zacisku, cykle smarowania, hydrauliczne zawory sekwencyjne, wszystko to jest drabiną.żadna z tych funkcji maszyny nie działa.

A20B-2902-0250 jest wycofany z produkcji przez FANUC.

Zapotrzebowanie na tę płytę pochodzi całkowicie z zainstalowanej bazy maszyn sterowanych serii 15-B, 16 i 18, które pozostają w produkcji.

Ta zainstalowana baza jest nadal znaczna – wiele z tych maszyn ma jeszcze dziesięciolecia przydatnej żywotności mechanicznej.

Główne specyfikacje

PMC-RB4 / RC4 ′ Kontext oznaczania silnika

FANUC przypisuje do swoich generacji silników PMC oznaczenia wskazujące na zdolność przetwarzania i zestaw instrukcji drabiny. 16, i 18 kontrolerów.

Silniki te określają maksymalną liczbę kroków drabiny, dostępny zestaw instrukcji oraz pojemność I/O, którą PMC może obsłużyć na tych sterownikach.

Każda generacja FANUC CNC wykorzystuje określony silnik PMC.

Wcześniejsze sterowniki serii 15-B oraz generacje serii 16 i 18 wykorzystywały silniki RB4/RC4.

Późniejsze sterowniki z serii i wykorzystują różne silniki PMC o rozszerzonej pojemności.

Nie jest wymienny z modułami PMC z innych generacji CNC.

W przypadku braku lub uszkodzenia modułu PMC system alarmowy CNC i ruch są hamowane.

Kontroler nie zezwoli na ruch osi, jeśli PMC nie jest wykonywany.i sterownik bez wykonania PMC nie może zweryfikować, czy te blokady są w bezpiecznym stanie.

Relacja między programem drabiny a modułem

Moduł PMC to procesor, program drabiny to oprogramowanie, które na nim działa.

Są to oddzielne rzeczy ∙ moduł zapewnia silnik wykonywania sprzętu,i program drabiny jest ładowany do pamięci CNC (zwykle w moduł FROM) i wykonywany przez procesor PMC na każdym cyklu skanowania PMC.

Zmiana modułu A20B-2902-0250 oznacza wymianę sprzętu procesora.

Program drabiny przechowywany w FROM nie jest pod wpływem tej wymiany.

Po zainstalowaniu nowego modułu program drabiny, który wcześniej był uruchamiany, powinien być uruchamiany ponownie bez modyfikacji, pod warunkiem, że zawartość FROM jest nienaruszona i moduł jest prawidłowo ustawiony.

To różni się od sytuacji, w której moduł PMC zabiera ze sobą program drabiny, gdy się rozpada.

Program jest odrębny. To rozróżnienie ma znaczenie praktyczne: nieudany moduł PMC nie powoduje utraty programu drabiny.

Zbieranie źródeł dla platformy wyłączonej

FANUC zaprzestał produkcji tych urządzeń sterowania i powiązanych z nimi komponentów, ponieważ zastąpiła je generacja serii i.

A20B-2902-0250 nie jest produkowany od lat.

Każda dostępna jednostka pochodzi z nadwyżek oryginalnych zapasów, odnowionych jednostek wyciągniętych z wycofanych z eksploatacji maszyn lub naprawionych zwrotów z pola.

W miarę upływu czasu podaż zmniejsza się, ponieważ jednostki są zużywane podczas napraw i nie są zwracane.Zbieranie zapasów, gdy są dostępne, przed awarią maszyny, jest strategią konserwacji dla każdej maszyny obsługującej tę płytę..

Nieprawidłowość modułu PMC, która uniemożliwia uziemienie maszyny produkcyjnej, podczas gdy zespół naprawy szuka przestarzałej części zamiennej, jest ryzykiem możliwym do kontrolowania.

Częste pytania

P1: CNC wyświetla alarm PMC. Ruch osi jest zahamowany. Wszystkie pozostałe alarmy wydają się normalne. Czy A20B-2902-0250 jest prawdopodobną wadą?

Alarm PMC z zahamowanym ruchem jest charakterystyczny dla usterki modułu PMC, ale może również wskazywać na alarm oprogramowania PMC, który jest usterką generowaną przez sam program drabiny, a nie sprzęt.

Sprawdź szczegóły alarmu PMC na wyświetlaczu CNC. Alarmy sprzętowe PMC (alarmy systemowe) wskazują moduł.

Program alarmowy PMC (alarm drabiny) wskazuje na usterkę w funkcjonowaniu maszyny.

P2: Moduł PMC został wymieniony. Program drabiny był uruchamiany przed awarią. Czy zostanie wznowiony automatycznie?

Tak, jeśli moduł FROM, który zawiera program drabiny, jest nienaruszony i prawidłowo zainstalowany.

Po wymianie modułu PMC sterownik ponownie ładuje drabinę z FROM przy uruchomieniu i rozpoczyna wykonywanie.

Potwierdź, że moduł FROM jest w pełni uruchomiony i że w momencie uruchomienia nie pojawia się żaden alarm FROM.

P3: Czy moduł PMC z sterownika serii 16 może być stosowany w sterowniku serii 18?

A20B-2902-0250 obsługuje zarówno serię 16 jak i serię 18, więc w ramach tego konkretnego numeru części nie ma różnicy.

Jednakże należy potwierdzić, sprawdzając etykietę tablicy obu sterowników używają tego samego numeru części w tej rodzinie modułów.

Nie należy zakładać, że moduł PMC z innego numeru części jest kompatybilny bez potwierdzenia, że dany numer części jest wspólny.

P4: Jaka jest maksymalna liczba kroków drabiny obsługiwana przez silnik PMC-RB4/RC4?

Silniki RB4 i RC4 obsługują znaczne liczby kroków drabiny, odpowiednie dla w pełni skonfigurowanych maszyn narzędziowych serii 15-B, 16 i 18.

Specyficzna maksymalna wartość zależy od modelu sterownika i konfiguracji oprogramowania.

Jeśli program drabiny maszyny znajduje się w pobliżu limitu mocy,dodanie schodów drabiny może nie być możliwe bez modernizacji silnika PMC, co nie jest możliwe w tej generacji bez pełnej modernizacji sterownika.

P5: Jak należy przechowywać usunięty moduł A20B-2902-0250 jako zapasowy?

Przechowywać w opakowaniu antystatycznym w suchym, stabilnym pod względem temperatury miejscu.

Moduł nie zawiera baterii zapasowej na własną rękę. Pamięć wspierana przez baterię znajduje się gdzie indziej w architekturze sterownika, więc zarządzanie baterią nie jest problemem dla modułu w pamięci masowej.

Przed instalacją należy sprawdzić kontakty z łącznikami krawędzi pod kątem utleniania, jeśli moduł został przechowywany przez dłuższy czas.

Lekkie utlenianie można oczyścić odpowiednim środkiem czyszczącym kontaktowym; silna korozja wskazuje, że moduł może nie mieć niezawodnego kontaktu.
