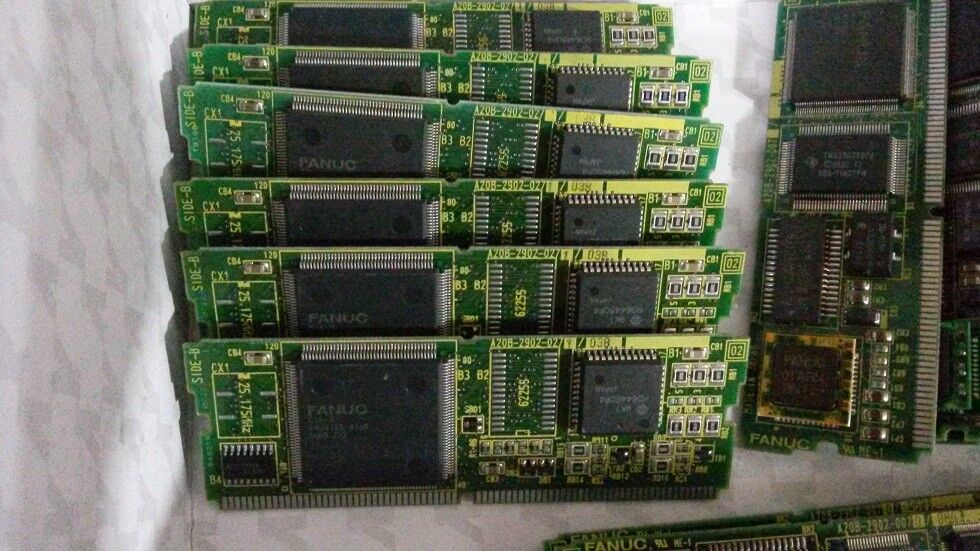

Używane urządzenia FANUC A20B-2902-0270 A20B29020270 A2OB-29O2-O27O

A20B-2902-0270 FANUC Seria 16/18 Model B 14-calowy Kolorowy Moduł sterowania CRT Opcja 1 Płata / 16-B / 18-B / 160-B / 180-B

Funkcja modułu sterującego CRT

Operator narzędzia CNC komunikuje się z CNC za pośrednictwem wyświetlacza, czytając komunikaty alarmowe, wprowadzając przesunięcia narzędzi, przeglądając programy obróbki, monitorując pozycje osi.Jakość i jasność tego wyświetlacza bezpośrednio wpływa na skuteczność i bezpieczeństwo wykonywania pracy przez operatora.

W FANUC serii 16/18 Model B CNC sekcja wyświetlacza składa się z dwóch części:

Monitor CRT(fizyczna rurka i obudowa): wyświetla obraz widziany przez operatora.

Moduł sterujący CRT (A20B-2902-0270): elektroniczny interfejs pomiędzy logiką wyświetlania CNC a monitorem.formatuje go do sygnałów wideo wymaganych przez 14-calowy kolorowy CRT, i napędza układy odchylenia i koloru monitora.

W przypadku awarii modułu A20B-2902-0270, wyświetlacz jest puste, wyświetla uszkodzoną zawartość lub generuje błędy CNC kontynuuje uruchamianie programu,ale operator traci interfejs wizualny.

Kluczowe informacje o produkcie

Kolorowy wyświetlacz: dlaczego ma to znaczenie dla pokolenia 16/18-B

Platforma FANUC serii 16/18 Model B wprowadziła możliwość wyświetlania w kolorze jako ścieżkę modernizacji od wcześniejszych monokromatycznych wyświetlaczy stosowanych w serii 6, 10 i wcześniejszych generacjach 16/18.Kolor przynosi praktyczne korzyści dla przepływu pracy operatorów CNC:

Wyświetlacz programu:Różne rodzaje bloków kodu G ̇ polecenia ruchu, funkcje przygotowawcze, różne kody ̇ mogą być wyświetlane w różnych kolorach,ułatwienie skanowania programu i identyfikacji określonych typów treści.

Alarm i komunikat podkreślający:Powiadomienia alarmowe i kolorowe sygnały do obsługi zwracają natychmiastową uwagę w porównaniu z tekstem monochromatycznym.

Wyświetlanie ścieżki narzędzia graficznego:Kolorowa grafika ścieżki narzędzia pozwala operatorowi odróżnić różne przejścia narzędziowe, identyfikować ścieżki cięcia od ruchów podejścia i wycofania,i sprawdzić program wizualnie przed uruchomieniem.

A20B-2902-0270 zapewnia elektronikę sterowania CRT, która umożliwia wyświetlanie tego koloru na 14-calowym monitorze.

Scenariusze zastosowania

Wyświetlacz pustego obrazu na 18-B CNC:Centrum obróbki FANUC serii 18-B posiada funkcjonalny układ CNC, oś ­ porusza się normalnie, węzeł uruchamia się i program uruchamia ­, ale 14-calowy kolorowy wyświetlacz nie wyświetla obrazu.Moduł sterujący CRT A20B-2902-0270 jest oznaczony jako uszkodzony komponent. Wymiana przywraca kolorowy wyświetlacz bez wpływu na funkcje ruchu CNC.

Wyświetlanie zniekształcenia kolorów:14-calowy monitor CRT na numerze CNC serii 16-B wyświetla zniekształcone kolory, migoczenie lub linie na obrazie.usterka występuje w modułach A20B-2902-0270.- Zastąpienie przywraca prawidłowe odwzorowanie kolorów.

Częste pytania

P1: Czy A20B-2902-0270 jest specyficzny dla 14-calowych monitorów, czy może obsługiwać inne rozmiary ekranu?

A20B-2902-0270 to moduł sterowania CRT dla 14-calowych kolorowych monitorów.Używanie go z znacznie innym rozmiarem ekranu (9 cali)W przypadku 9-calowych systemów monochromatycznych prawidłowy moduł to inny numer części w serii A20B-2900.

P2: Czy A20B-2902-0270 można zastąpić nowszym A20B-2902-0271 lub podobnymi wariantami?

Przyległe numery części w zakresie A20B-2902-027x mogą być późniejszymi wersjami lub wariantami tego samego modułu sterowania CRT, potencjalnie z niewielkimi aktualizacjami komponentów.To, czy inny wariant sufiksu jest kompatybilny z powrotem z tą samą płytą Opcji 1, zależy od tego, czy interfejs gniazda płyty Opcji 1 jest niezmieniony. Potwierdź zgodność z dokumentacją części zamiennych CNC przed zastąpieniem innej dopisu.

P3: Czy awaria modułu sterowania CRT wpływa na wykonanie programu CNC?

Nie, system wyświetlacza CNC jest oddzielony od funkcji sterowania ruchem i wykonywania programów.ale CNC nadal wykonuje programyMaszyna może kontynuować pracę przy nieprawidłowym wyświetleniu,bez wizualnej informacji zwrotnej operatora ️ warunki potencjalnie niebezpieczne w zależności od procesu produkcji.

P4: Jakie objawy odróżniają uszkodzoną rurę A20B-2902-0270 od uszkodzonej rurki monitorującej CRT?

Nieprawidłowa rurka CRT zazwyczaj upada stopniowo, przed całkowitą awarią.Nieprawidłowy moduł sterujący powoduje nagłą utratę wyświetlacza. Obraz znika nagle zamiast stopniowo się pogarszać.Badanie poprzez podłączenie monitora o znanym charakterze do sygnału wyjściowego wideo płyty opcji 1 (jeśli dostępna) może potwierdzić, czy awaria występuje w rurze, czy w modułach.

P5: Czy monitory CRT nadal są zalecane, czy system powinien zostać zmodernizowany na LCD?

W przypadku maszyn, w których oryginalny sprzęt CNC jest utrzymywany w produkcji,zastąpienie modułu A20B-2902-0270 równoważnym modułem utrzymuje układ w oryginalnej konfiguracji, co jest najbezpieczniejszą opcją z punktu widzenia kompatybilności i niezawodnościW przypadku systemów FANUC CNC istnieją rozwiązania do modernizacji LCD, które zastępują sekcję wyświetlacza CRT nowoczesnym panelem LCD.Takie modernizacje wymagają weryfikacji zgodności sygnału wideo i mogą wymagać dodatkowego sprzętu interfejsuW przypadku kluczowych urządzeń produkcyjnych, przed podjęciem decyzji o wymianie modułu lub modernizacji wyświetlacza należy skonsultować się z dokumentacją serwisową CNC oraz z wykwalifikowanym partnerem serwisowym FANUC.
