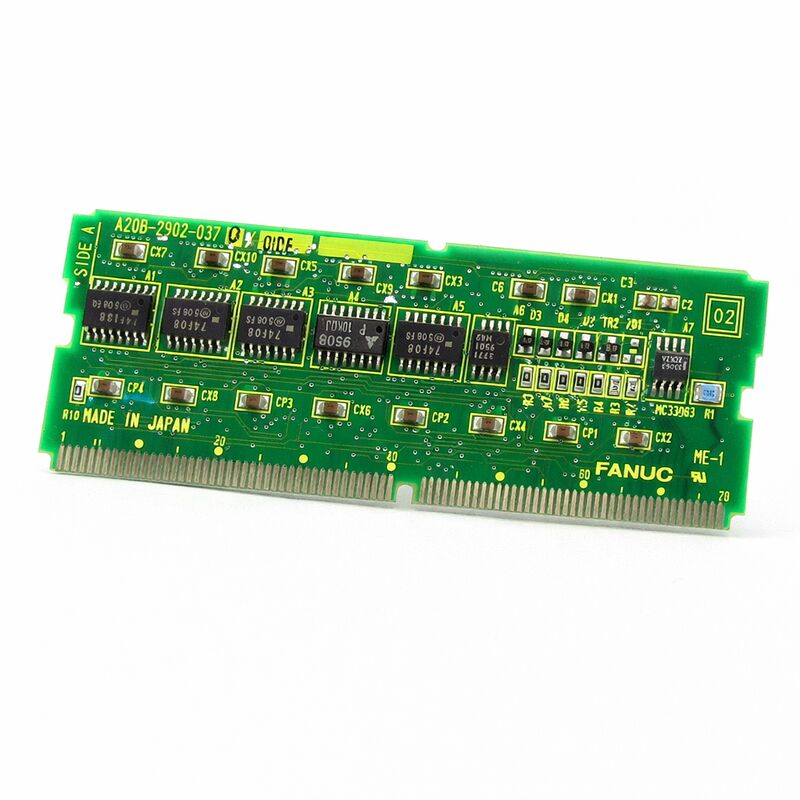

FANUC A20B-2902-0302 | Moduł pamięci SRAM — Seria 16 / 18 / 160 / 180 Model C, Power Mate-H, Pochodzenie Japonia

Numer części: A20B-2902-0302

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł pamięci SRAM (płytka rozszerzeń SMD)

Typ pamięci: SRAM (Static RAM — z podtrzymaniem bateryjnym, nieulotna z baterią)

Kompatybilne systemy: FANUC Seria 16/18/160/180 Model C, Power Mate-H (z danymi pozycji)

Konstrukcja: Płytka rozszerzeń typu plug-in SMD

Przegląd

A20B-2902-0302 to moduł pamięci SRAM z serii A20B-2902 firmy FANUC. Zapewnia pamięć SRAM dla sterowników CNC FANUC z rodziny Serii 16/18/160/180 Model C, a także znajduje udokumentowane zastosowanie w sterowniku Power Mate-H, gdzie obsługuje przechowywanie danych pozycji.

Jest to płytka rozszerzeń typu surface-mount (SMD) — kompaktowy moduł plug-in, który jest montowany w dedykowanym gnieździe na płycie głównej hosta wewnątrz sterownika.

SRAM to technologia pamięci wybierana dla danych, które muszą być zachowane między cyklami zasilania, ale jednocześnie muszą być zapisywalne podczas pracy. Jest szybsza niż pamięć Flash, wytrzymuje znacznie więcej cykli zapisu i wymaga jedynie niewielkiego ciągłego prądu do utrzymania danych po wyłączeniu zasilania głównego.

W przypadku sterownika CNC, SRAM przechowuje dane, które ewoluują podczas normalnego użytkowania maszyny: przechowywanie programów części, tabele parametrów, dane korekcji narzędzia i obrabianego przedmiotu, a w przypadku Power Mate-H, dane pozycji osi, które umożliwiają dokładne zarządzanie pozycją między cyklami zasilania.

Seria 16/18/160/180 Model C była znaczącą generacją w historii sterowników CNC firmy FANUC.

Model 16/18 Model C reprezentował przejście do nowoczesnej cyfrowej architektury serwo firmy FANUC i kompaktowej obudowy sterownika. Oznaczenia 160 i 180 rozszerzyły platformę o konfiguracje wielościeżkowe i rozszerzone osie.

Power Mate-H był kompaktowym sterownikiem CNC z jedną osią, przeznaczonym do specyficznych zastosowań sterowania maszynami — zmieniacze palet, osie ładowarek i podobne systemy pomocniczego ruchu. Wszystkie te systemy wykorzystywały rodzinę modułów pamięci A20B-2902 do swoich rozszerzalnych potrzeb w zakresie pamięci SRAM.

Kluczowe specyfikacje

Technologia SRAM i podtrzymanie bateryjne

Pamięć Static RAM wykorzystuje obwody przerzutnikowe do przechowywania każdego bitu danych. Każdy bit jest utrzymywany przez dwa wzajemnie sprzężone tranzystory zablokowane w jednym z dwóch stabilnych stanów.

Ta struktura jest bardziej złożona niż DRAM — która wykorzystuje jeden kondensator na bit — ale zaletą jest to, że stan danych jest rzeczywiście stabilny.

Dopóki zasilanie jest dostarczane, dane nie dryfują ani nie wymagają okresowego odświeżania. To sprawia, że SRAM jest szybki i spójny.

Kompromisem jest zasilanie. Struktury przerzutnikowe w SRAM zużywają więcej prądu spoczynkowego niż komórki DRAM. Gdy sterownik jest wyłączony, bateria przejmuje zasilanie niewielkiego prądu potrzebnego do utrzymania stanów przerzutników. SRAM CMOS — technologia stosowana w modułach pamięci FANUC — znacznie zmniejsza ten prąd spoczynkowy dzięki konstrukcji tranzystorów, umożliwiając małej baterii litowej utrzymanie zawartości SRAM przez lata w typowych warunkach.

Gdy napięcie baterii spadnie poniżej progu retencji SRAM, stany przerzutników stają się niestabilne. Dane są tracone — albo stopniowo, gdy komórki zawodzą w izolacji, aż wzorzec danych zostanie całkowicie uszkodzony, albo nagle, jeśli napięcie gwałtownie spadnie.

Sterowniki FANUC monitorują napięcie baterii podtrzymującej i generują alarm niskiego poziomu baterii przed osiągnięciem krytycznego progu, zapewniając okno na prewencyjną wymianę.

Power Mate-H i dane pozycji

Power Mate-H reprezentuje specyficzny obszar zastosowań w gamie produktów sterowania FANUC. W przeciwieństwie do pełnego systemu CNC z wieloma osiami, Power Mate-H jest dedykowanym sterownikiem z jedną osią, zaprojektowanym do pomocniczych funkcji maszyny — osi indeksującej magazynu narzędzi, osi przesuwu palet, osi ramienia ładowania części. Jego rolą jest zarządzanie ruchem do jednego celu, ściśle zintegrowane z głównym sterownikiem CNC maszyny.

Funkcja przechowywania danych pozycji modułu A20B-2902-0302 w aplikacji Power Mate-H jest prosta, ale krytyczna.

Sterownik musi znać aktualną pozycję osi, aby poprawnie wznowić pracę po cyklu zasilania. Te dane pozycji są przechowywane w SRAM, aktualizowane stale podczas pracy.

Jeśli te dane pozycji zostaną utracone — z powodu awarii baterii, uszkodzenia SRAM lub wymiany modułu — sterownik nie będzie w stanie potwierdzić swojej pozycji osi. Wymagane jest powrócenie do pozycji referencyjnej (operacja powrotu do zera lub pozycji domowej) przed bezpiecznym wznowieniem pracy automatycznej osi.

Ta potrzeba danych pozycji sprawia, że stan baterii jest szczególnie ważny dla aplikacji Power Mate-H. W przeciwieństwie do głównego sterownika CNC, gdzie utrata parametrów jest niewygodna, ale możliwa do odtworzenia z kopii zapasowej, utrata danych pozycji w Power Mate-H wymaga fizycznej operacji referencyjnej na maszynie.

W zautomatyzowanych liniach produkcyjnych, gdzie Power Mate-H steruje często cykliczną osią pomocniczą, konserwacja baterii jest regularnym zadaniem konserwacyjnym.

Wymiana modułu i zarządzanie danymi

Wymiana modułu A20B-2902-0302 zawsze skutkuje pustą pamięcią SRAM — moduł zamienny nie zawiera żadnej wcześniejszej zawartości.

W przypadku aplikacji Serii 16/18 Model C oznacza to utratę wszystkich danych wcześniej przechowywanych w tej pamięci SRAM: programów części (jeśli były przechowywane w SRAM), korekcji obrabianego przedmiotu i wszelkich rejestrów danych przydzielonych do przechowywania w SRAM.

Przed wymianą modułu należy wykonać pełną kopię zapasową pamięci sterownika CNC.

Ta kopia zapasowa powinna obejmować parametry, dane narzędzi, korekcje obrabianego przedmiotu, tabele danych PMC i programy części.

Medium kopii zapasowej — zazwyczaj komputer PC przez połączenie szeregowe RS-232 lub pamięć USB — musi być dostępne, a kopia zapasowa musi zostać zweryfikowana jako kompletna przed usunięciem modułu.

Po zainstalowaniu modułu zamiennego i włączeniu zasilania sterownika, przywróć dane z kopii zapasowej.

Zweryfikuj każdą kategorię danych w stosunku do kopii zapasowej, aby potwierdzić, że przywracanie zakończyło się pomyślnie.

W przypadku aplikacji Power Mate-H, po przywróceniu danych wykonaj powrót do pozycji referencyjnej, aby ustalić punkt odniesienia pozycji osi.

FAQ

P1: Sterownik Serii 16-C pokazuje alarm błędu pamięci SRAM przy włączeniu zasilania. Wszystkie dane wydają się być utracone przez noc. Bateria przetestowana na 3,1V. Co się stało?

Odczyt 3,1V na ogniwie baterii litowej sugeruje, że jest ono bliskie końca okresu użytkowania — ogniwa litowe utrzymują napięcie bliskie nominalnego aż do samego końca.

Krytyczny próg retencji SRAM wynosi zazwyczaj około 2,0-2,5V, ale rezystancja wewnętrzna baterii wzrasta wraz z wiekiem, co oznacza, że efektywne napięcie pod obciążeniem jest niższe niż odczyt bez obciążenia.

Utrata danych sugeruje, że bateria nie była w stanie utrzymać SRAM podczas nocnego wyłączenia zasilania. Wymień baterię i dane SRAM, a następnie zaplanuj regularne kontrole baterii w przyszłości.

P2: Power Mate-H pokazuje błąd danych pozycji po przerwie w zasilaniu. Co to oznacza dla działania maszyny?

Błąd danych pozycji w Power Mate-H oznacza, że zapisana pozycja osi w SRAM została uszkodzona lub utracona podczas przerwy w zasilaniu.

Sterownik nie wie, gdzie znajduje się oś. Nie może bezpiecznie wznowić pracy automatycznej bez ponownego ustalenia punktu odniesienia pozycji.

Wykonaj ręczny powrót do pozycji referencyjnej (operacja powrotu do punktu referencyjnego), aby przesunąć oś do jej zdefiniowanej pozycji domowej.

Po ponownym ustaleniu przez sterownik punktu odniesienia, przechowywanie danych pozycji zostanie wznowione, a praca automatyczna może być kontynuowana.

P3: Czy A20B-2902-0302 może być użyty do rozszerzenia pamięci w Serii 18 Model C, która obecnie ma tylko pamięć FROM, bez dodatkowej SRAM?

Dodanie pojemności SRAM do Serii 18 Model C wymaga kompatybilnego modułu dla dostępnego gniazda rozszerzenia pamięci i odpowiedniej konfiguracji oprogramowania do rozpoznania dodatkowej SRAM. Moduł -0302 musi pasować do typu gniazda na płycie głównej.

Sprawdź tabelę konfiguracji pamięci w instrukcji obsługi sprzętu Serii 18-C, aby potwierdzić, że -0302 jest wymieniony jako opcja rozszerzenia dla konkretnej rewizji płyty.

Niektóre sterowniki wymagają zmiany parametru oprogramowania, aby aktywować nowo zainstalowaną pamięć SRAM.

P4: Po aktualizacji oprogramowania CNC, moduł pamięci SRAM pokazuje błąd pojemności. Moduł nie został zmieniony. Jaki jest problem?

Aktualizacja oprogramowania może zmienić mapę adresów SRAM lub oczekiwaną konfigurację pamięci.

Nowa wersja oprogramowania może oczekiwać innej pojemności SRAM lub innej konfiguracji modułu niż ta, która była obecna przed aktualizacją.

Sprawdź dokumentację aktualizacji oprogramowania pod kątem zmian w konfiguracji pamięci.

Możliwe, że aktualizacja wymaga innego modułu SRAM lub że należy zaktualizować ustawienie parametru, aby poprawnie zdefiniować układ zainstalowanej pamięci dla nowej wersji oprogramowania.

P5: Wymieniony moduł A20B-2902-0302 ma inny sufiks rewizji niż oryginalny (np. /01A vs /02A). Czy to problem?

Niewielkie sufiksy rewizji w numerach części FANUC zazwyczaj wskazują na rewizje układu PCB lub zamienniki komponentów, które zachowują tę samą funkcję.

W większości przypadków późniejsza rewizja jest bezpośrednio wymienna z wcześniejszą w ramach tego samego podstawowego numeru części.

Jednakże, jeśli istnieje jakiekolwiek wątpliwość, należy potwierdzić kompatybilność z dokumentacją konserwacji konkretnego modelu sterownika lub z wykwalifikowanym zasobem serwisowym FANUC przed zainstalowaniem zmodyfikowanego modułu.
