FANUC A20B-2902-0341 MODUL A20B29020341 A2OB-29O2-O341

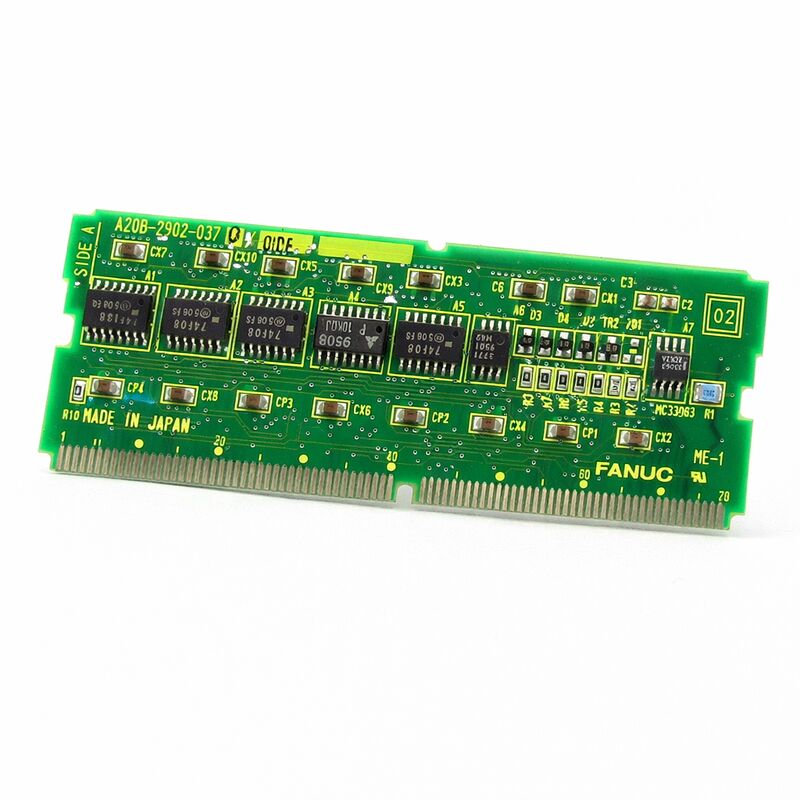

FANUC A20B-2902-0341 Flash ROM 4 MB / SRAM 256 KB Moduł pamięci

Numer części:A20B-2902-0341

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł pamięci łącznej FROM / SRAM (SMD Daughter Board)

Z możliwości:4 MB (Flash ROM)

Pojemność SRAM:256 KB

Kompatybilne systemyFANUC serii 16-C, 18-C i kompatybilne

Status:Wykluczone według producenta

Przegląd

A20B-2902-0341 to połączony moduł pamięci Flash ROM i SRAM do systemów CNC FANUC serii 16-C i 18-C. Jest to płyta córka typu SMD, która jest instalowana na głównej płycie procesora,zapewniające zarówno nieporywne przechowywanie oprogramowania, jak i bateryjne przechowywanie porywnych danych w jednym kompaktowym modulePłyta łączy sekcje NC (numeryczne sterowanie) i MC (kontrola maszyny / PMC) kontrolera, przewożącej oprogramowanie układu, program drabiny,i aktywnych danych operacyjnych, których CNC wymaga do działania.

Opis "interfejsy między NC a MC" opisuje, co robi przechowywana zawartość, a nie fizyczna ścieżka sygnału.Zawartość FROM jest tym, czego NC i PMC potrzebują do wykonywania swoich funkcji.256 KB SRAM przechowuje dane zapisywane i odczytywane przez sterownik podczas pracy maszyny, obsługując zarówno strony NC, jak i PMC architektury sterowania.

Moduł ten został wycofany z produkcji, a FANUC przestał produkować nowe maszyny. Maszyny serii 16-C i 18-C nadal działają w zakładach produkcyjnych na całym świecie,a A20B-2902-0341 pozostaje aktywnym elementem konserwacji w tych obiektach.

Główne specyfikacje

FROM 4 MB ️ Systemy do przechowywania oprogramowania

4 megabajty Flash ROM na tym modułie zawierają cały stół oprogramowania dla kontrolera serii 16-C lub 18-C.Środowisko działania drabiny PMCKiedy sterownik się włącza, odczytuje zawartość FROM i ładuje je do DRAM do wykonania.FROM jest źródłem wszystkie zachowania administratora pochodzą z kodu przechowywanego tutaj.

Cztery megabajty to hojny przydział na generację oprogramowania w epoce serii 16-C/18-C.Dostosowany do pełnego pakietu oprogramowania sterowania oraz zainstalowanych opcji bez ograniczeń w zakresie pojemności dla większości konfiguracjiMaszyny serii 16-C i 18-C z rozbudowanymi pakietami oprogramowania opcjonalnego mogą zbliżać się do tego limitu, ale w przypadku standardowych konfiguracji ośrodków obróbki i ośrodków obrotowychPojemność była ponad wystarczająca.

Flash ROM jest z natury nieporywny. Zachowuje swoją zawartość bez źródła zasilania, bez baterii i poprzez rozszerzone pamięć masową.Moduł FROM usunięty z maszyny może pozostawać w szufladzie przez lata i nadal zawierać nienaruszone oprogramowanie po ponownej instalacji.

SRAM 256 KB Aktywne dane w pamięci zasilanej baterią

256 kilobytów pamięci SRAM zawiera dane specyficzne dla maszyny i pracy, które odróżniają konfigurację jednej maszyny od innej.dane współrzędnych obróbkiBateria zapasowa na moduł utrzymuje zawartość SRAM poprzez zdarzenia wyłączenia.

256 KB to umiarkowany przydział pamięci SRAM. Pasuje do standardowych wymagań dotyczących programu i danych maszyn serii 16-C i 18-C w typowych zastosowaniach obróbkowych.Maszyny z bardzo dużymi bibliotekami programów lub rozległym wykorzystaniem makro zmiennych mogą odnaleźć, że pojemność ograniczaW takich przypadkach w systemie mogą być zainstalowane dodatkowe moduły rozszerzania SRAM.

Akumulator zapasowy jest materiałem zużywczym, którego żywotność mierzona jest w latach, zazwyczaj od trzech do pięciu lat w normalnej eksploatacji przemysłowej.dłużej, jeśli maszyna pracuje nieprzerwanie (co zmniejsza cykle zużycia baterii). Gdy napięcie akumulatora spada, kontroler FANUC emituje alarm o niskim napięciu akumulatora. Wymiana akumulatora przed następnym planowanym wyłączeniem maszyny.

Interfejs NC do MC

Opis "interfejsy między NC i MC" odzwierciedla raczej zawartość modułu niż jego architekturę fizyczną. The FROM on this board stores the software for both the NC (the motion control and interpolation functions) and the MC (the PMC ladder — the programmable machine controller that handles I/O sequencing and machine logic)Są przechowywane razem na tym module i ładowane razem przy uruchomieniu.

To połączone przechowywanie oznacza, że awaria lub uszkodzenie tego modułu wpływa jednocześnie zarówno na funkcje NC, jak i PMC.Kontroler nie może wykonywać ani sterowania ruchem ani logiki maszyny bez właściwego oprogramowaniaObie strony systemu sterowania zależą od zawartości tego jednego modułu.

Częste pytania

P1: Maszyna serii 16-C wyświetla alarm parytetu ROM przy uruchomieniu.

Alarm parytetu ROM wskazuje na awarię integralności zawartości FROM.Jeżeli alarm trwa przy całkowicie ustawionym module, zawartość FROM może być uszkodzona lub sprzęt modułu może się zepsuć.

P2: Co należy zrobić po wymianie A20B-2902-0341 przed uruchomieniem maszyny?

Moduł zastępczy instaluje puste bez zawartości FROM, bez danych SRAM. Po pierwsze, załadować poprawną wersję oprogramowania CNC z kopii zapasowej lub oryginalnego źródła za pomocą procedury przywracania ekranu uruchamiania.Następnie przywróć wszystkie dane SRAMPo pierwsze, należy sprawdzić, czy wszystkie parametry są prawidłowe, porównując je z wydrukiem parametrów.Maszyna nie może wyprodukować poprawnych części, dopóki parametry są weryfikowane.

P3: Program drabiny PMC zniknął po wymianie modułu.

Jeśli FROM został załadowany z oprogramowaniem systemu CNC, ale drabina PMC nie była wliczona w ładunek, sterownik uruchamia się i funkcje NC, ale PMC nie ma drabiny do wykonania.maszyna I/O nie odpowiada. Załadować program drabiny PMC oddzielnie od ekranu programowania PMC lub z kopii zapasowej karty pamięci. drabina jest osobnym plikem od głównego oprogramowania systemu CNC i musi być ładowany niezależnie.

P4: Czy A20B-2902-0341 może być używany do zastąpienia innych modułów FROM o pojemności 4 MB z serii A20B-2902?

Wymienność pomiędzy wariantami modułu FROM serii A20B-2902 zależy od tego, czy pojemność SRAM i kompatybilność systemu są zgodne.-0341 posiada 256 KB SRAM i jest dopasowany do serii 16-C/18-C. Inny wariant tej samej serii może mieć inny przydział SRAM lub być dopasowany do innej serii kontrolerów.

P5: Maszyna działa bez problemu od lat. Czy należy proaktywnie wymienić baterię SRAM na tym modułie?

Tak, regularna wymiana baterii jest lepszą praktyką niż czekanie na alarm.Akumulator, który osiągnął próg alarmu, nadal ma pewien margines przed utratą danych, ale ten margines jest skończony i nieprzewidywalnyJeśli maszyna wyłączy się między alarmem a wymianą baterii, dane SRAM są zagrożone.z włączoną maszyną podczas wymiany w celu utrzymania aktywności SRAM.
