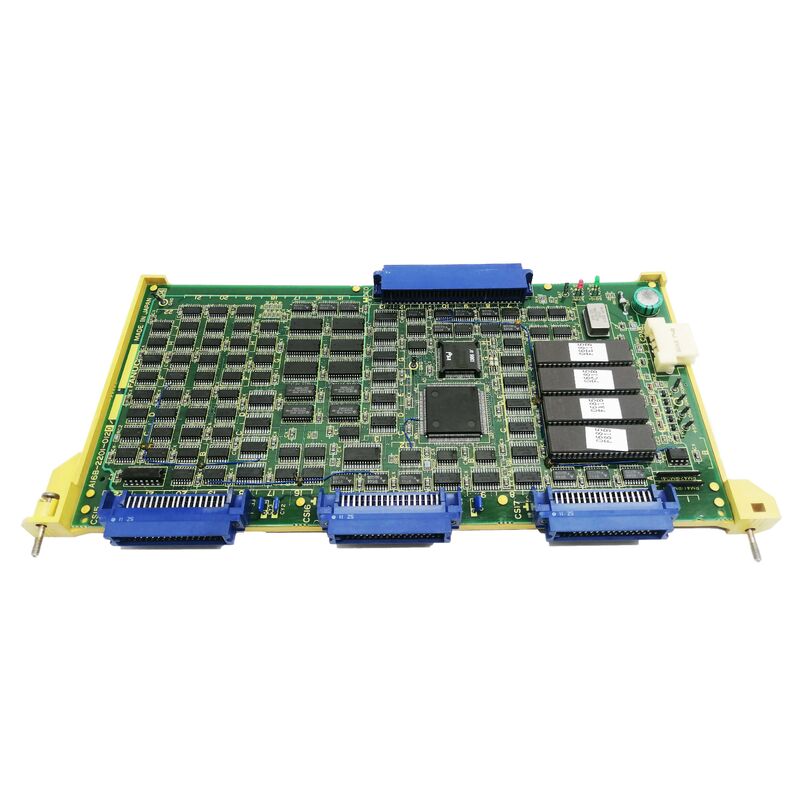

A16B-1300-0220 Płytka drukowana Fanuc A16B13000220 AI6B-I3OO-O22O

A16B-1300-0220∙ FANUC Wbudowany czujnik / przekładający sygnał czujnika PCB ∙ Seria A16B-1300 / Integracja pomiaru CNC

Konwersja sygnału czujnika

A16B-1300-0220 to płytka do konwersji sygnału, która łączy świat pomiarów fizycznych czujników obrabiarek i środowisko sygnału cyfrowego CNC FANUC.Dwie funkcje wskazane w jego opisie ujawniają jego pełną rolę:

Wbudowany interfejs czujnika:"Wbudowany czujnik" oznacza czujniki osadzone w urządzeniu ̇ sondy dotykowe, czujniki pomiarowe części,lub innych zintegrowanych urządzeń pomiarowych, które są fizycznie wbudowane w maszynę, a nie przymocowane zewnętrznieCzujniki te generują sygnały, gdy wchodzą w kontakt z przedmiotem lub powierzchnią odniesienia.

Obwód konwersji sygnału czujnika:surowe sygnały czujników typicznie sygnały analogiczne napięcia lub prądu,lub prostych kontaktów włączania/wyłączania must być uwarunkowane i przekształcone w format sygnału cyfrowego, że obwody wejściowe CNC oczekujeA16B-1300-0220 wykonuje następującą konwersję:

• Konwersja analogowo-cyfrowądo czujników wytwarzających analogiczne wyjście (czujniki siły, czujniki odległości, układy pomiarowe pojemnościowe)
• Uwarunkowanie sygnałudo wzmacniania, filtrowania lub przekształcania surowych sygnałów czujników przed obróbką CNC
• Konwersja poziomupomiędzy napięciem sygnału czujnika a poziomami napięcia wejściowego logicznego CNC
• Izolacjapomiędzy obwodem czujnika i, zapobiegając hałasowi lub przejściowym napięciom z ciała maszyny docierającym do CNC

Kluczowe informacje o produkcie

Dlaczego konwersja sygnału ma znaczenie w aplikacjach CNC

Czujniki narzędzi maszynowych generują sygnały w środowiskach, które zasadniczo różnią się od środowiska elektronicznego sterownika CNC:

Hałas elektryczny:Narzędzia maszynowe generują znaczne zakłócenia elektromagnetyczne z napędów serwo, napędów wrzutowych, magnetów hydraulicznych i sprzętu spawania łukowego.Przewody czujników biegnących przez szafę elektryczną maszyny odbierają ten hałasBez warunków sygnału hałas uszkadza sygnał pomiarowy.

Niezgodność formatu sygnału:Czujniki mogą wytwarzać napięcia analogowe (010 V, 420 mA) lub sygnały różnicowe, których standardowe wejścia cyfrowe CNC nie mogą bezpośrednio przetwarzać.Konwersja sygnału mapuje te formaty do cyfrowych wejść zgodnych z CNC.Izolacja ziemi:Czujniki mechanicznie zintegrowane z maszyną mogą mieć różne odniesienia do uziemienia od sterownika CNC.A16B-1300-0220 rozwiązuje wszystkie te problemy konwersja surowego wyjścia czujnika do czystego, prawidłowo sformatowany sygnał, który CNC może wykorzystać do pomiaru, kontroli i informacji zwrotnych.

Scenariusze zastosowania

Wbudowana usterka pomiarowa części:Centrum obróbki CNC FANUC z zintegrowanym pomiarem dotykowym z sondy traci dokładność pomiaru lub generuje alarmy komunikacyjne czujników.Wykryto, że usterka to płyta konwersji sygnału A16B-1300-0220Zmiana przywraca dokładną konwersję sygnału pomiarowego.

Utrzymanie integracji czujników CNC:Narzędzie maszynowe FANUC CNC z wbudowanymi czujnikami pomiarowymi podlega konserwacji deski sterującej.

Częste pytania

P1: Z jakimi typami czujników A16B-1300-0220 ma interfejs?

Opis "Wbudowany w czujnik" sugeruje czujniki fizycznie zintegrowane z urządzeniem narzędziowym, zazwyczaj sondy dotykowe (Renishaw, marki FANUC), sondy pomiarowe wewnątrz węzła,lub czujniki obecności obrabiarkówObwód konwersji sygnału uwzględnia specyficzne właściwości elektryczne tych wbudowanych czujników.Potwierdzenie zgodnych typów czujników z odpowiedniej dokumentacji narzędziowej maszyny FANUC i CNC.

P2: Czy A16B-1300-0220 jest taka sama jak standardowa płyta I/O?

Standardowe płyty I/O (takie jak karta I/O A16B-1212-0221 C6 potwierdzona na tej sesji) obsługują cyfrowe sygnały I/O urządzenia włączania/wyłączania ‡ przełączniki, magnety, lampy.A16B-1300-0220 to specjalnie tablica konwersji sygnału do czujników pomiarowych, zapewniające dodatkowe warunki, konwersję i izolację wymagane przez obwody pomiarowe precyzyjne poza standardową funkcją I/O.

P3: Czy wymiana A16B-1300-0220 wymaga ponownej kalibracji czujnika?

Płyty konwersji sygnału zawierające elementy regulacji wzrostu lub przesunięcia mogą wpływać na dokładność pomiaru po wymianie.Wymaganie ponownej kalibracji zależy od konkretnego systemu czujników i od tego, czy właściwości konwersji nowej płyty odpowiadają oryginalnej. Potwierdzenie z odpowiedniej dokumentacji systemu pomiarowego FANUC.

P4: Czy awaria A16B-1300-0220 wpływa na sterowanie serwo osi CNC?

Nieprawidłowości w płycie konwersji sygnału czujnika wpływają na funkcje pomiarowe, pomiar części, cykle sond i sprzężenie zwrotne oparte na czujnikach, ale zazwyczaj nie wpływają na sterowanie serwo osi podstawowej CNC.CNC kontynuuje obróbkę przy użyciu zaprogramowanych współrzędnych; wpływają tylko funkcje zależne od czujnika (makro pomiarowe, operacje uruchamiane przez czujnik).
