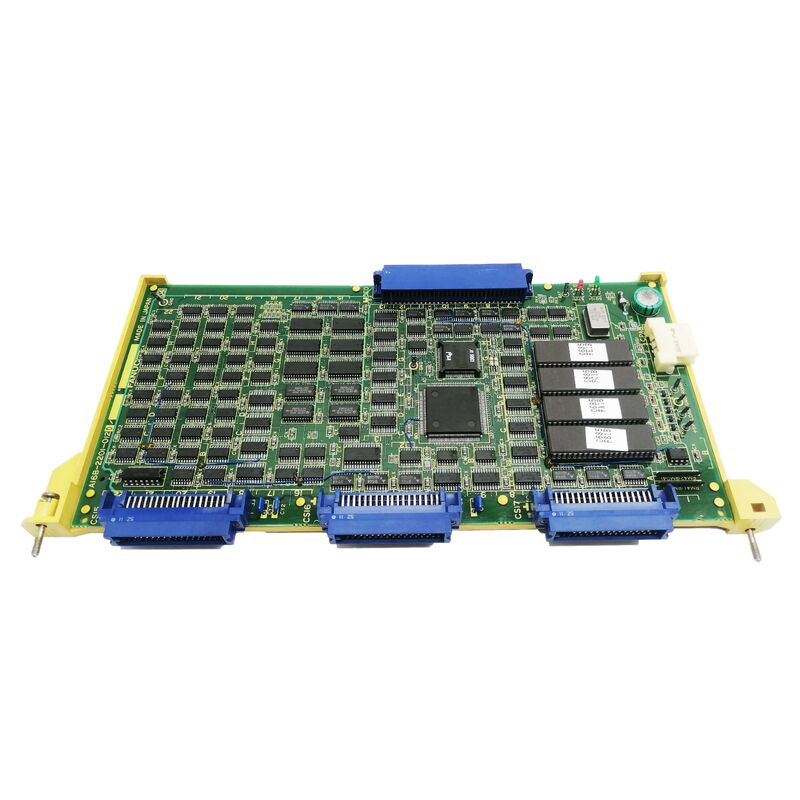

A16B-1310-0380 Płytka drukowana Fanuc A16B13100380 AI6B-I3IO-O38O

A16B-1310-0380∙ FANUC Panel Operator I/O PCB Typ A ∙ Interfejs Operatora CNC / Seria A16B-1310 / Kontrola maszyny I/O

Panel operatorów I/O

A16B-1310-0380 to płyta typu A Panel Operator I/O PCB ̇ płyta, która łączy się z fizycznym sprzętem panelu operatora (knopki, przełączniki, klawisze selektorów,światła wskazujące) z systemem sterowania FANUC CNC.

W architekturze FANUC CNC panel operatora zapewnia wszystkie ręczne punkty sterowania poza klawiaturą MDI:

Przełączniki sterowania maszyną:Przełączniki do rozpoczęcia cyklu, zatrzymania zasilacza, zatrzymania awaryjnego, przełączania spindla, przełączania biegów zasilających oraz wybierania trybu ′′ wszystkie zamontowane na przedniej stronie panelu operatora.

Wskaźniki trybu i światła stanu:Światło WŁOCZONE, LED CYCLE START, wskaźnik alarmowy, światło klucza PROGRAM PROTECT oraz inne wskaźniki stanu wskazujące aktualny stan maszyny.

Wymagania w odniesieniu do urządzeń do pomiaru mocy:Koło ręczne do ręcznego pozycjonowania osi łączy się przez panel operatora, a PCB I / O zarządza sygnałem impulsowym koła ręcznego.

A16B-1310-0380 zbiera wszystkie te fizyczne sygnały wejściowe i wyjściowe. Akcje przełącznika operatora stają się cyfrowymi poleceniami przetwarzanymi przez PMC.a polecenia wyjściowe PMC oświetlają prawidłowe światła wskazujące.

Kluczowe informacje o produkcie

"Typu A" Variant w ramach rodziny I/O paneli operatora

Określenie "Typu A" identyfikuje ten wariant PCB I/O w ramach rodziny płyt panelowych operatorów A16B-1310.

Typ A:Standardowa konfiguracja I/O paneli operatora

Inne warianty typu:Dodatkowe warianty (typ B itp.) mogą zapewniać zwiększoną zdolność I/O dla maszyn z większą liczbą przełączników i lamp lub różne specyfikacje interfejsów dla różnych konfiguracji paneli.

Określenie "Typu A" zapewnia, że pojemność punktu I/O i specyfikacja sygnału deski odpowiadają specyficznym zespołom paneli operatora, którym służy.

Scenariusze zastosowania

Przełącznik panelu operatora nie odpowiada:FANUC CNC rozwija błędy w komunikacji panelu operatora przełączniki przestają reagować, a światła stanu nie uaktualniają się.Zmiana przywraca komunikację panelu operatora.

Planowana wymiana tablicy:Panel operatora FANUC CNC podlega konserwacji po latach użytkowania w produkcji.

Częste pytania

P1: Co się dzieje, gdy A16B-1310-0380 się nie sprawdzi? Czy maszyna może być nadal sterowana?

W przypadku awarii układu PCB obsługiwanego przez operatora, przełączniki fizycznego układu obsługiwanego przez operatora, w tym CYCLE START, FEED HOLD, oraz przycisk awaryjnego zatrzymania, nie mogą już komunikować się z PMC.Bezpieczna operacja staje się niemożliwa.. CNC może generować alarmy łącza I/O. Maszyna powinna zostać przywieziona do bezpiecznego stanu zatrzymania przed rozwiązaniem problemu.

P2: Czy A16B-1310-0380 (typ A) jest kompatybilny z dowolnym zespołem paneli operatora FANUC?

Wariant typu A jest dopasowany do konkretnej konfiguracji panelu operatora.Potwierdzenie konkretnego numeru zespołu paneli operatora i odpowiedniej dokumentacji paneli operatora FANUC w celu sprawdzenia zgodności typu A.

P3: Czy wymiana A16B-1310-0380 wymaga zmian parametrów PMC?

Po zainstalowaniu zamiennika A16B-1310-0380PMC przywraca komunikację I/O Link przy użyciu istniejącej konfiguracji adresuPo wymianie należy sprawdzić, czy wszystkie przełączniki paneli operatora i lampy działają prawidłowo.

P4: Jakie napięcie używają przełączniki i lampy panelu operatora z A16B-1310-0380?

Płyty wejścia/wyjścia paneli operatora FANUC z tej epoki wykorzystują 24 VDC zarówno dla sygnałów wejściowych przełącznika, jak i sygnałów wyjściowych lampy.A16B-1310-0380 konwertuje te sygnały 24VDC do nisko napiętych poziomów cyfrowych stosowanych wewnętrznie przez CNC.

P5: Czy A16B-1310-0380 jest dostępny w specjalistycznych kanałach serwisowych?

Płyty I/O paneli operatora serii A16B-1310 są dostarczane przez specjalistycznych dystrybutorów FANUC, w tym FanucWorld, MRO Electric, CNC Electronics i Radwell.Kontakt z pełnym numerem części A16B-1310-0380 i oznaczeniem "Typu A" w odniesieniu do bieżącej dostępności.
