FANUC A20B-2902-0461 | 8MB DRAM System RAM Module — Seria 16-C / 18-C CNC, Wycofany, Pochodzenie Japonia

Numer części: A20B-2902-0461

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł pamięci DRAM (płytka dodatkowa SMD)

Pojemność: 8 MB

Typ pamięci: DRAM (Dynamic RAM — ulotna)

Kompatybilne systemy: FANUC Seria 16-C, 18-C CNC

Status: Wycofany przez producenta

Przegląd

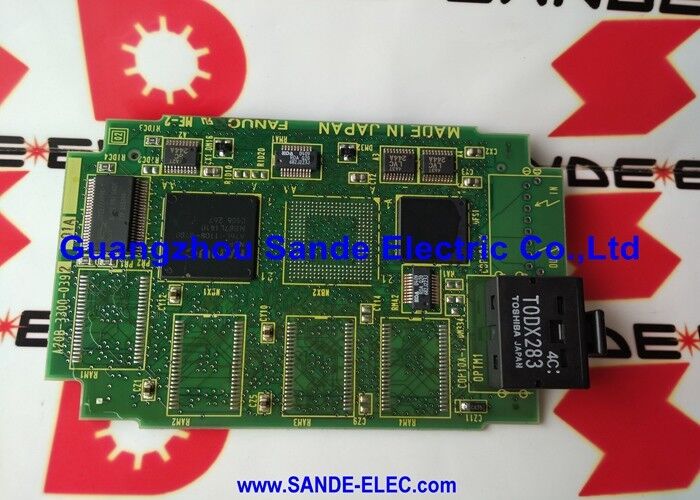

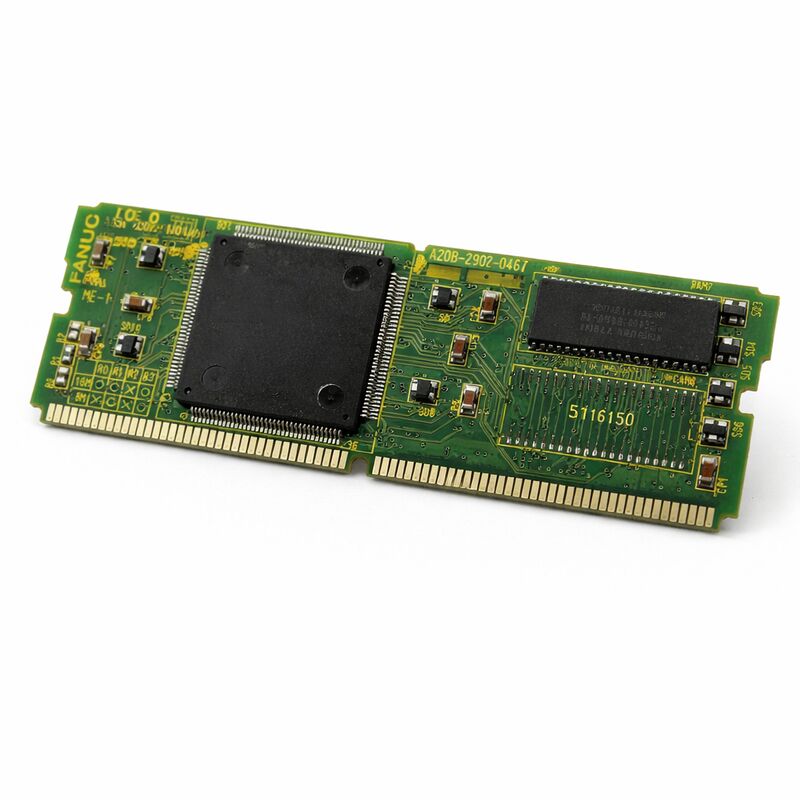

A20B-2902-0461 to moduł pamięci RAM systemu DRAM o pojemności 8 MB dla sterowników CNC FANUC Serii 16-C i 18-C. Jest to kompaktowa płytka dodatkowa SMD (technologia montażu powierzchniowego), która jest podłączana bezpośrednio do wyznaczonego gniazda na głównym PCB sterownika, zapewniając dynamiczną pamięć RAM, której sterownik używa do wszystkich operacji systemowych w czasie rzeczywistym podczas pracy maszyny.

Sterowniki FANUC Serii 16-C i 18-C reprezentowały dojrzałą generację średniej klasy platform CNC, szeroko stosowanych w centrach tokarskich i centrach obróbczych w okresie ich produkcji.

Seria 16-C służyła do zastosowań wieloosiowych w toczeniu i frezowaniu; seria 18-C była przeznaczona dla kompaktowych centrów obróbczych wymagających solidnego, skoordynowanego sterowania wieloosiowego.

Oba sterowniki polegały na pamięci systemowej DRAM do wykonywania programów CNC, przetwarzania logiki drabinkowej PMC, buforowania danych do sterowania serwo i wrzecionem oraz wszystkich obliczeń w czasie pracy. A20B-2902-0461 to specyficzny moduł DRAM o pojemności 8 MB, który zapewnia tę pamięć.

DRAM to pamięć ulotna — wymaga ciągłych cykli odświeżania, aby zachować swoją zawartość. Po wyłączeniu zasilania sterownika zawartość DRAM znika.

Jest to prawidłowe zachowanie. System operacyjny i parametry sterownika CNC są przechowywane w pamięci nieulotnej (FROM i SRAM z podtrzymaniem bateryjnym).

DRAM przechowuje dane robocze generowane podczas cyklu pracy maszyny: bufory interpolacji, bufory komunikacyjne i dane wykonania PMC. Po włączeniu zasilania sterownik ponownie ładuje niezbędne dane z pamięci nieulotnej i zaczyna zapisywać do świeżej pamięci DRAM.

Ten moduł został wycofany przez firmę FANUC. Nowe zapasy nie są już produkowane.

Jednostki zamienne pochodzą z przetestowanych zapasów magazynowych, profesjonalnie odnowionych płyt lub naprawionych oryginalnych modułów.

Kluczowe specyfikacje

DRAM w architekturze sterownika CNC

Hierarchia pamięci sterownika CNC służy różnym celom dla różnych typów danych. Pamięć nieulotna — Flash ROM (FROM) i SRAM z podtrzymaniem bateryjnym — zachowuje swoją zawartość po wyłączeniu zasilania.

Przechowuje oprogramowanie systemowe CNC, programy części, parametry, dane przesunięcia narzędzia i drabinkę PMC. Te dane muszą przetrwać cykle zasilania.

DRAM zajmuje inne miejsce w tej hierarchii.

Jest szybka, gęsta i tania — ale ulotna. Oprogramowanie sterujące CNC wykorzystuje DRAM jako swoją roboczą "tablicę do notatek". Obliczenia interpolacji generują dane pozycji dla każdej osi w każdym cyklu serwo. Buforowane są dane poleceń wrzeciona. Wymieniane są dane komunikacyjne PMC.

Komunikacja z urządzeniami we/wy obejmuje zarządzanie buforem.

Wszystkie te dane pośrednie, przejściowe znajdują się w DRAM podczas pracy maszyny.

Oprogramowanie systemowe automatycznie zarządza alokacją i odświeżaniem pamięci DRAM.

Operator i technik konserwacji zazwyczaj nie są świadomi działania pamięci DRAM — dopóki nie ulegnie awarii. Gdy DRAM ulegnie awarii, system wykrywa awarię za pomocą rutynowych testów autodiagnostycznych pamięci.

Najczęstszym alarmem jest błąd parzystości: sterownik wykrywa, że dane odczytane z adresu DRAM nie pasują do bitu parzystości zapisanego z danymi.

Ten alarm pojawia się po włączeniu zasilania podczas testu pamięci sterownika lub sporadycznie podczas pracy, jeśli komórka ulegnie awarii przerywanej pod wpływem naprężeń termicznych.

Alarmy błędów parzystości i decyzja o wymianie

Alarm błędu parzystości DRAM jest wiarygodnym wskaźnikiem awarii modułu pamięci. Sterowniki FANUC serii i/C wykonują testy pamięci podczas inicjalizacji po włączeniu zasilania. Jeśli moduł DRAM nie przejdzie tego testu, generowany jest alarm i sterownik nie może przejść do normalnego stanu pracy.

Maszyna nie może być obsługiwana ręcznie, programowana ani uruchamiana do czasu usunięcia usterki.

Błędy parzystości przerywane — błędy, które pojawiają się sporadycznie podczas pracy, ale nie konsekwentnie po włączeniu zasilania — sugerują marginalną komórkę DRAM. Komórka może przejść test po włączeniu zasilania, gdy moduł jest zimny, ale ulec awarii podczas pracy, gdy moduł się nagrzewa.

Ta zależność od temperatury jest powszechnym wzorcem starzenia się DRAM. Jeśli błąd parzystości pojawia się dopiero po tym, jak sterownik działa przez pewien czas, prawdopodobny jest ten tryb awarii termicznej.

Przed wymianą modułu niezbędne jest wykonanie pełnej kopii zapasowej danych CNC.

Chociaż sama pamięć DRAM jest ulotna i nie zawiera trwale zapisanych danych, proces wymiany modułu wymaga otwarcia sterownika i obsługi głównej płyty.

Jakiekolwiek przypadkowe zakłócenie połączeń SRAM z podtrzymaniem bateryjnym lub głównej płyty może spowodować utratę danych z pamięci nieulotnej.

Wykonaj kopię zapasową wszystkich programów, parametrów, drabinki PMC i danych narzędzi na komputerze lub urządzeniu pamięci masowej USB przed rozpoczęciem jakichkolwiek prac.

Konstrukcja i obsługa SMD

A20B-2902-0461 wykorzystuje konstrukcję montażu powierzchniowego. Układy DRAM i wszystkie powiązane komponenty są zamontowane bezpośrednio na powierzchni małej płytki, bez komponentów przelotowych.

Płytka pasuje do swojego gniazda poprzez złącze o drobnych odstępach. To złącze nie jest tak wytrzymałe mechanicznie jak duże złącze krawędziowe — może zostać uszkodzone przez niewspółosiowość lub wymuszone włożenie.

Obsługuj płytkę za jej krawędzie. Nigdy nie dotykaj powierzchni komponentów ani styków złącza.

Stosuj środki ostrożności antystatyczne przez cały czas — zdarzenie ESD podczas obsługi może uszkodzić komórki DRAM, które następnie ulegną awarii przerywanej w eksploatacji, powodując te same objawy błędu parzystości, które miała leczyć wymiana.

Dokładnie wyrównaj złącze przed wciśnięciem płytki do gniazda. Potwierdź pełne zazębienie.

Jeśli płytka nie jest w pełni zazębiona, sterownik może się włączyć, ale zgłaszać błędy komunikacji lub nieoczekiwane alarmy pamięci, które nie odpowiadają rzeczywistemu stanowi płytki.

FAQ

P1: Sterownik CNC wyświetla alarm błędu parzystości DRAM po włączeniu zasilania. Alarm pojawia się konsekwentnie przy każdym uruchomieniu. Jak pewni możemy być, że jest to A20B-2902-0461?

Konsekwentny błąd parzystości przy każdym włączeniu zasilania jest silnym wskaźnikiem awarii modułu DRAM.

Autotest pamięci sterownika wykonuje tę samą sekwencję testów przy każdym włączeniu zasilania, a uszkodzona komórka nie przechodzi tego samego testu za każdym razem.

Przed zamówieniem zamiennika, wizualnie sprawdź moduł i jego gniazdo pod kątem zanieczyszczeń lub uszkodzeń fizycznych.

Jeśli nic nie zostanie znalezione, moduł uległ wewnętrznej awarii i wymaga wymiany.

P2: Alarm parzystości pojawia się dopiero po około 30 minutach pracy maszyny. Cykle zasilania tymczasowo go usuwają. Co się dzieje?

Jest to klasyczna awaria DRAM w trybie termicznym. Komórki modułu są marginalne — przechodzą zimny test po włączeniu zasilania, ale rozwijają błędy czasowe, gdy urządzenie nagrzewa się podczas pracy. Charakterystyka odświeżania komórki pogarsza się wraz z temperaturą, a ostatecznie odczytane dane nie pasują do zapisanej parzystości.

Wyłączenie zasilania pozwala modułowi ostygnąć, umożliwiając mu ponowne przejście zimnego testu. Moduł uległ awarii i wymaga wymiany.

Nie kontynuuj pracy w tym stanie — integralność danych podczas obróbki nie może być zagwarantowana, gdy DRAM jest niestabilny termicznie.

P3: Kopia zapasowa została wykonana przed wymianą modułu. Po zainstalowaniu zamiennika A20B-2902-0461, czy dane wymagają ponownego załadowania?

Sam moduł DRAM nie zawiera żadnych trwałych danych — zamienna płytka jest pusta, co jest prawidłowe. Jednakże, jeśli główna płyta została naruszona podczas instalacji, parametry przechowywane w SRAM z podtrzymaniem bateryjnym mogą ulec uszkodzeniu.

Po instalacji sprawdź, czy wszystkie parametry, przesunięcia narzędzi i dane PMC są nienaruszone, sprawdzając kluczowe wartości w porównaniu z kopią zapasową.

Jeśli po ponownym uruchomieniu pojawią się nieprawidłowe wartości lub alarmy, przywróć dane z kopii zapasowej.

P4: Czy istnieją inne moduły DRAM o pojemności 8 MB z serii A20B-2902, które mogą zastąpić -0461 w Serii 18-C?

Seria A20B-2902 obejmuje kilka wariantów DRAM o pojemności 8 MB dopasowanych do różnych generacji sterowników i konfiguracji gniazd głównych płyt. Model -0461 jest specyficzny dla platformy Serii 16-C i 18-C.

Inne warianty z tej samej serii (takie jak -0630 dla 16i/18i) używają innych wymiarów płyt, konfiguracji złączy lub specyfikacji DRAM.

Nie można ich zastąpić bez potwierdzonej kompatybilności. Zawsze należy pozyskiwać dokładny numer części dla zainstalowanego sterownika.

P5: Czy możliwe jest naprawienie A20B-2902-0461 na poziomie komponentów zamiast wymiany całej płytki?

Układy DRAM to komponenty standardowe, a wykwalifikowany technik naprawy płytek może czasami zidentyfikować i wymienić konkretny uszkodzony układ na module DRAM. Praktyczność zależy od typu obudowy układu i dostępności pasującego komponentu.

Na płytkach z montażem powierzchniowym wymiana układów wymaga precyzyjnego sprzętu do przeróbek SMT.

Jeśli wykwalifikowana usługa naprawcza oferuje przetestowany, naprawiony moduł z gwarancją, jest to wykonalna i opłacalna alternatywa dla pozyskania przetestowanego, używanego oryginału.
