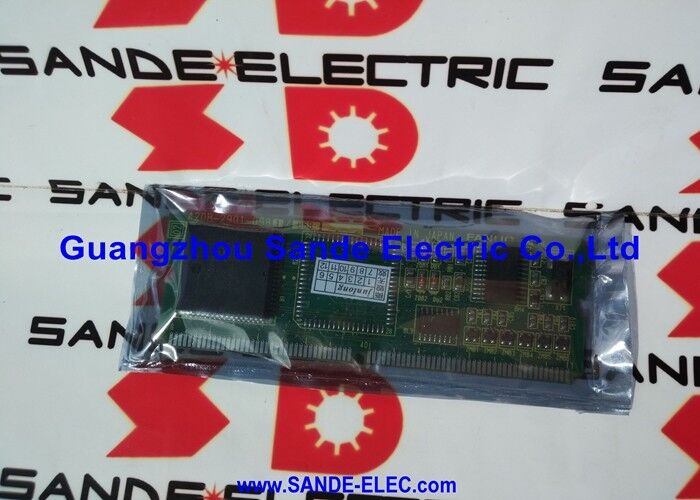

Używane FANUC A20B-2902-0470 A20B29020470 A2OB-29O2-O47O

FANUC A20B-2902-0470 | Płytka sterująca panelu dotykowego — Interfejs HMI CNC, pochodzenie Japonia

Numer części: A20B-2902-0470

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka sterująca panelu dotykowego

Seria płytek: A20B-2902

Zastosowanie: Systemy sterowania CNC FANUC — Interfejs operatora

Przegląd

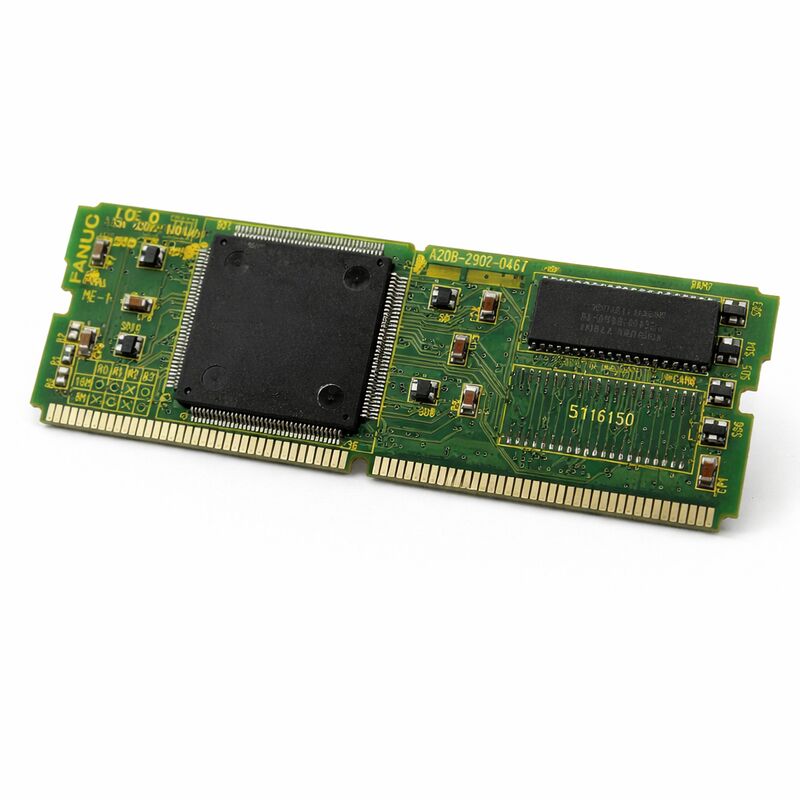

A20B-2902-0470 to płytka sterująca panelu dotykowego z serii A20B-2902 firmy FANUC.

Integruje ona obwody wykrywania dotyku i logiki sterowania, które umożliwiają interakcję operatora za pomocą interfejsu ekranu dotykowego w systemach sterowania CNC FANUC.

Ta płytka stanowi warstwę sprzętową, która przekształca dotyk palca na powierzchni wyświetlacza w polecenie, na które kontroler CNC może zareagować.

Interfejsy paneli dotykowych w obrabiarkach CNC służą praktycznemu celowi wykraczającemu poza wygodę.

Operator nawigujący po złożonych menu, wprowadzający parametry lub potwierdzający operacje na ekranie dotykowym pracuje w wielu scenariuszach szybciej niż z tradycyjną klawiaturą.

Firma FANUC wprowadziła możliwość obsługi paneli dotykowych do swoich platform CNC, aby wspierać ten styl interakcji, a A20B-2902-0470 to płytka drukowana, która umożliwia to w systemach, w których jest używana.

Płytka komunikuje się z procesorem sterowania CNC, przekazując dane zdarzeń dotykowych, które oprogramowanie CNC interpretuje jako polecenia operatora.

Fizyczny czujnik dotyku — zazwyczaj rezystancyjna lub pojemnościowa nakładka na wyświetlaczu — jest podłączony do tej płytki.

Logika sterowania płytki wykrywa dotyk, przetwarza dane współrzędnych i przekazuje je do CNC za pośrednictwem swojego interfejsu komunikacyjnego.

Kluczowe specyfikacje

Technologia paneli dotykowych w środowiskach CNC

Środowiska obrabiarek CNC stawiają specyficzne wymagania wobec każdego elementu interfejsu.

Wibracje od konstrukcji maszyny, zmiany temperatury wynikające z procesu obróbki i cyklicznego nagrzewania w obudowie, mgła chłodziwa i ogólne zanieczyszczenie aktywnego warsztatu wpływają na trwałość sprzętu.

Płytka drukowana panelu dotykowego do użytku w CNC musi działać niezawodnie w tych warunkach, a nie tylko w kontrolowanych warunkach laboratoryjnych.

A20B-2902-0470 jest zaprojektowana do tego środowiska. Komponenty CNC firmy FANUC są zaprojektowane do pracy przemysłowej — spójne działanie w ekstremalnych temperaturach szafy roboczej, odporność na zakłócenia elektryczne generowane przez serwonapędy i wzmacniacze wrzeciona dzielące tę samą obudowę oraz niezawodne działanie przez długie okresy serwisowania typowe dla obrabiarek CNC.

Interfejs dotykowy uzupełnia lub zastępuje wprowadzanie danych za pomocą klawiatury na panelu operatora. W systemach CNC, w których dostępna jest funkcja dotykowa, panel dotykowy obejmuje funkcje, które w przeciwnym razie wymagałyby nawigacji przez menu klawiatury. Wprowadzanie parametrów, nawigacja po ekranie i aktywacja funkcji klawiszy programowych mogą być obsługiwane przez powierzchnię dotykową.

A20B-2902-0470 to sprzęt, który obsługuje wszystkie te interakcje.

Ścieżka sygnału — od dotyku do CNC

Gdy operator dotknie powierzchni wyświetlacza, czujnik dotyku wykryje kontakt.

Czujnik generuje sygnał odpowiadający współrzędnym dotyku.

Sygnał ten dociera do płytki sterującej panelu dotykowego A20B-2902-0470, która przetwarza surowe dane z czujnika na użyteczną wartość współrzędnych.

Płytka komunikuje przetworzone dane dotykowe do procesora sterowania CNC.

Oprogramowanie CNC mapuje współrzędne dotyku na elementy interfejsu wyświetlacza widoczne na ekranie w danym momencie.

Aktywowana zostaje odpowiednia funkcja — ta sama funkcja, która zostałaby aktywowana przez naciśnięcie odpowiadającego fizycznego klawisza, gdyby taki istniał.

Ta ścieżka musi być niezawodna i wystarczająco szybka, aby operator nie doświadczył odczuwalnego opóźnienia między dotykiem a reakcją.

Projektowanie przemysłowych interfejsów HMI ma na celu czasy reakcji, które utrzymują naturalne odczucie bezpośredniej interakcji.

Opóźnienia lub pominięte dotknięcia podważają zaufanie do interfejsu i spowalniają przepływ pracy operatora. A20B-2902-0470 jest zaprojektowana tak, aby spełniać te wymagania dotyczące reakcji w obsługiwanych systemach.

Identyfikacja błędów — Płytka panelu dotykowego vs. Błędy wyświetlacza

Gdy interfejs panelu dotykowego staje się nieodpowiadający lub niestabilny, błąd może mieć kilka źródeł: samą nakładkę czujnika dotyku, kabel łączący czujnik z płytką sterującą, płytkę A20B-2902-0470 lub konfigurację oprogramowania CNC dla interfejsu dotykowego.

Diagnozowanie, który komponent jest odpowiedzialny, zanim zamówi się części, pozwala uniknąć niepotrzebnych wydatków.

Całkowicie nieodpowiadający panel dotykowy przy normalnym działaniu wszystkich innych funkcji wyświetlacza wskazuje na płytkę drukowaną lub jej ścieżkę połączeniową.

Niestabilna lub dryfująca reakcja na dotyk — dotknięcia rejestrowane w niewłaściwych pozycjach — jest częściej spowodowana starzeniem się samej nakładki czujnika dotyku lub uszkodzeniem fizycznym.

Widoczne uszkodzenie powierzchni wyświetlacza (zadrapania, deformacje, wnikanie wilgoci) powinno skierować diagnozę na nakładkę czujnika, a nie na płytkę drukowaną sterującą.

Przed stwierdzeniem awarii płytki sprawdź połączenia kablowe od czujnika dotyku do A20B-2902-0470.

Wibracje w środowisku maszyny stopniowo luzują złącza.

Złącze, które było bezpieczne podczas instalacji, może z czasem zacząć mieć przerywany kontakt.

FAQ

P1: Panel dotykowy działał poprawnie i przestał reagować całkowicie po aktualizacji oprogramowania CNC. Czy A20B-2902-0470 mogła zostać uszkodzona przez aktualizację?

Aktualizacja oprogramowania nie uszkadza płytek drukowanych. Jeśli panel dotykowy przestał reagować po aktualizacji, bardziej prawdopodobną przyczyną jest parametr konfiguracyjny interfejsu dotykowego, który zmienił się lub został zresetowany podczas procesu aktualizacji.

Sprawdź ustawienia konfiguracji panelu dotykowego CNC i potwierdź, że odpowiadają poprzedniej konfiguracji.

Jeśli parametry są poprawne, a dotyk pozostaje niefunkcjonalny, należy zbadać sprzęt.

P2: Reaguje tylko część powierzchni dotykowej. Górny prawy obszar ekranu nie reaguje na dotyk. Czy to płytka drukowana, czy czujnik?

Częściowa awaria na określonym obszarze powierzchni dotykowej jest bardziej charakterystyczna dla awarii nakładki czujnika niż dla awarii płytki drukowanej.

Płytka drukowana przetwarza sygnały z całego czujnika — awaria płytki drukowanej zazwyczaj powoduje całkowitą awarię lub niestabilne zachowanie na całej powierzchni, a nie strefowo ograniczony martwy obszar.

Sprawdź nakładkę pod kątem uszkodzeń fizycznych w obszarze niereagującym.

P3: Wymieniono płytkę panelu dotykowego. Dotyk reaguje, ale dotknięcia są konsekwentnie przesunięte względem zamierzonego celu. Co jest przyczyną?

Przesunięcie dotyku po wymianie wskazuje, że panel dotykowy wymaga kalibracji dla zainstalowanego wyświetlacza.

Procedura kalibracji mapuje przestrzeń współrzędnych czujnika dotyku na współrzędne pikseli wyświetlacza.

Jeśli kalibracja nie została wykonana po instalacji lub jeśli dane kalibracyjne z poprzedniej płytki nie mają zastosowania do nowej, przesunięta reakcja na dotyk jest oczekiwanym wynikiem.

Uruchom procedurę kalibracji dotyku z menu diagnostycznego lub konfiguracyjnego CNC.

P4: Jak zanieczyszczenie chłodziwem wpływa na panel dotykowy i tę płytkę drukowaną?

Chłodziwo na powierzchni wyświetlacza tymczasowo zakłóca reakcję pojemnościowego panelu dotykowego i może powodować niestabilne dotknięcia na rezystancyjnych powierzchniach dotykowych.

Chłodziwo, które przenika przez zespół wyświetlacza i dociera do złączy kablowych czujnika dotyku, tworzy ścieżkę przewodzącą, która generuje trwałe fałszywe sygnały dotykowe.

Chłodziwo docierające do samej płytki drukowanej A20B-2902-0470 może powodować zwarcia na płytce.

Przed przystąpieniem do usuwania usterek panelu dotykowego spowodowanych zanieczyszczeniem, upewnij się, że uszczelnienie obudowy panelu operatora jest nienaruszone i wymień wszelkie uszkodzone uszczelki.

P5: Czy A20B-2902-0470 można naprawić, jeśli uszkodzony jest tylko jeden element na płytce?

Naprawa na poziomie komponentów jest możliwa, gdy uszkodzony komponent można zidentyfikować i pozyskać.

Częste awarie pojedynczych komponentów na płytkach interfejsu HMI obejmują uszkodzone urządzenia zabezpieczające wejście przed wyładowaniami elektrostatycznymi, uszkodzone styki złączy i zdegradowane kondensatory odsprzęgające.

Awarie zastrzeżonych układów scalonych interfejsu FANUC zazwyczaj nie podlegają naprawie na poziomie komponentów.

Wykwalifikowany technik zaznajomiony z płytkami HMI firmy FANUC może ocenić możliwość naprawy po inspekcji.
