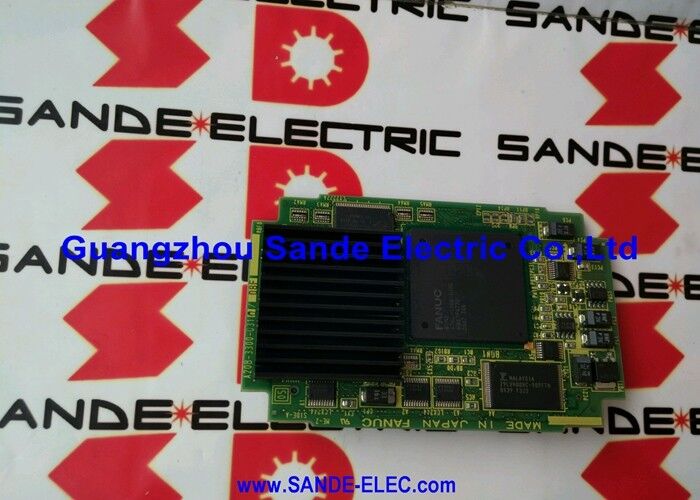

1 sztukę używanej płyty FANUC A20B-2902-0490 badanej A20B29020490 A2OB-29O2-O49O

FANUC A20B-2902-0490 HSSB CRT Moduł sterowania

Numer części:A20B-2902-0490

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:HSSB CRT Control Module (High-Speed Serial Bus Daughter Board)

Seria tablicy:A20B-2902

Kompatybilne systemyFANUC serii 16-C, 18-C i kompatybilne

Przegląd

A20B-2902-0490 to moduł sterowania HSSB CRT dla systemów CNC serii 16-C i 18-C FANUC.HSSB oznacza High-Speed Serial Bus, architektura komunikacyjna używana przez FANUC do łączenia jednostki sterowania CNC z urządzeniami peryferyjnymi, w tym wyświetlaczem CRT.

Ten moduł jest interfejsem, który sprawia, że link działa.Podłącza się bezpośrednio do głównej płyty procesora sterownika serii 16/18 modelu C i obsługuje ścieżkę sygnału między procesorem CNC a systemem wyświetlania.

Bez tej tablicy funkcja wyświetlania CRT jest nieobecna.

CNC może działać wewnętrznie, ale wyświetlacz panela operatora nie będzie odbierał danych ani poprawnie wyświetlał ekranu CNC.ta tablica to sprzęt, który pozwala operatorowi zobaczyć, co robi CNC.

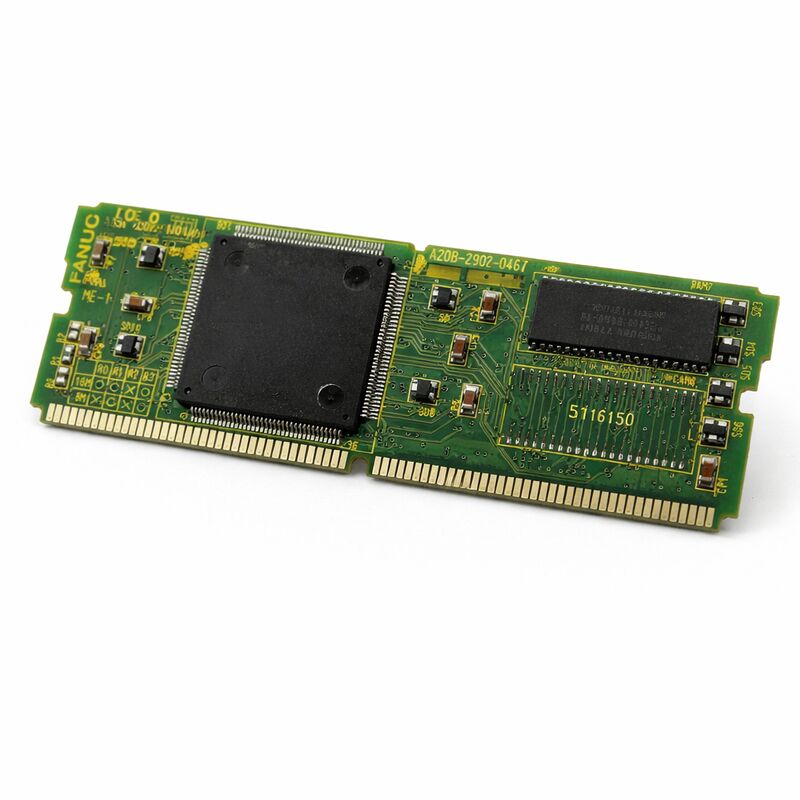

Seria A20B-2902 to rodzina płyt podłączalnych FANUC dla platformy głównego procesora serii 16/18.

Wariant -0490 specjalnie obsługuje wysokiej prędkości wyjście serii do CRT. It brings display communication capability to the controller without requiring a separate display interface board in the controller rack — the function is integrated into the main CPU board through this plug-in module.

Główne specyfikacje

HSSB Architektura komunikacji wyświetlacza

Wczesne sterowniki FANUC i i i C-series CNC oddzielały elektronikę sterowania od wyświetlacza i jednostki MDI.

Dwie jednostki były połączone przez szybki autobus seryjny zamiast starszych metod równoległych interfejsów.

Umożliwiło to jednemu kablowi przenoszenie danych wyświetlanych, danych z klawiatury i sygnałów sterowania między sterownikiem a stacją operatora.

Na stronie urządzenia wyświetlania dopasowana płyta interfejsu lub obwód przetwarza przychodzące dane seryjne i napędza CRT.Oba końce łącza HSSB muszą być zgodne.

Wymiana tylko modułu po stronie sterownika, podczas gdy sprzęt po stronie wyświetlacza ma usterkę, nie przywróci funkcji wyświetlacza i odwrotnie.

Podejście seryjnego autobusu zmniejszyło złożoność okablowania w porównaniu z równoległymi interfejsami wyświetlania.

Zapewnił również pewną izolację elektryczną pomiędzy wysokonapięciową jednostką CRT a elektroniką sterownika CNC, co jest korzystne w środowiskach szaf, w których działają sterowniki maszyn.

Funkcja wyświetlania tekstu i grafiki CRT

Na sterownikach serii 16-C i 18-C wyświetlacz pełni wiele funkcji.i graficzna ścieżka narzędzia wyświetla, gdzie opcja jest zainstalowana.

Cała zawartość ekranu przepływa z procesora CNC do CRT za pośrednictwem łącza HSSB zarządzanego przez A20B-2902-0490.

Wyświetlenie tekstu jest podstawą.

CNC stale wysyła dane na ekranie reprezentujące aktualny stan wyświetlacza menów, wartości parametrów, tekst alarmu, odczyty pozycji.

Moduł interfejsu CRT znajdujący się na końcu wyświetlacza oddaje te dane jako widoczne znaki i liczby na ekranie.

Bez modułu HSSB po stronie sterownika generującego ten strumień danych wyświetlacz nie otrzymuje nic.

Funkcje graficzne, jeżeli system jest skonfigurowany z graficznym wyświetlaczem ścieżki narzędzia lub innymi ekranami w trybie graficznym, również przechodzą przez ten sam link HSSB.Moduł po stronie sterownika obsługuje zarówno wyjście danych tekstowych, jak i graficznych zdefiniowane przez oprogramowanie CNC.

Projektowanie i instalacja urządzeń podłączonych

A20B-2902-0490 jest montowany bezpośrednio na głównej płycie procesora sterownika serii 16/18 Model C. Korzysta z standardowego interfejsu płyty SMD serii A20B-2902.

Płyta łączy się za pośrednictwem dedykowanego gniazda na głównym PCB procesora i nie wymaga oddzielnego okablowania w kabinie sterownika.

Takie podejście do integracji pozwala ograniczyć wewnętrzne okablowanie sterownika do minimum.

Cała funkcja wyjściowa HSSB jest samodzielna na płycie córki.

W przypadku awarii płyty moduł jest usuwany i wymiany bez zakłócania innych płyt w sterowniku.

Główne układy PCB procesora, moduły pamięci, moduł PMC i inne płyty zależne pozostają nienaruszone.

Po zainstalowaniu zazwyczaj nie jest wymagana żadna rekonfiguracja oprogramowania. Płyta zapewnia funkcję sprzętową, której oprogramowanie CNC już oczekuje w prawidłowo skonfigurowanym systemie.

Częste pytania

P1: Wyświetlacz CRT jest pusty przy uruchomieniu. Wszystkie inne funkcje CNC wydają się normalne. Czy A20B-2902-0490 jest winna?

Blank display przy normalnej pracy CNC jest zgodny z usterką komunikacji HSSB albo moduł po stronie sterownika (ta płyta) lub interfejs po stronie wyświetlacza jest uszkodzony.

Rozkaz diagnostyczny wymiany: potwierdź włączenie samej jednostki CRT (własnych wskaźników lub podświetlenia), a następnie sprawdź kabel HSSB pod kątem uszkodzeń lub luźnych połączeń na obu końcach.

Jeśli kabel i wyświetlacz sprawdzą się, A20B-2902-0490 stanie się głównym podejrzanym.

P2: Wyświetlacz wyświetla zniekształcone znaki lub niepełne ekrany.

Zniekształcone lub częściowe wyjście wyświetlacza wskazuje na uszkodzone dane na łączności seryjnej. Może to pochodzić z nadajnika (A20B-2902-0490), kabla (odbiór hałasu, uszkodzone przewodniki),lub odbiornika na końcu wyświetlacza.

Początek z kablem Kable HSSB w środowiskach narzędzi maszynowych akumulują zużycie mechaniczne przy złączach i wzdłuż elastycznych sekcji.

Kabel należy wymienić lub przetestować, zanim zostanie ustalone, że moduł jest uszkodzony.

P3: Moduł został zastąpiony i wyświetlacz działa, ale tylko w trybie tekstowym.

Wyświetlanie ścieżki graficznej narzędzia wymaga załadowania i włączenia odpowiedniej opcji FANUC w oprogramowaniu.

Moduł HSSB zapewnia fizyczną ścieżkę komunikacji dla wszystkich treści wyświetlanych, ale opcja wyświetlania graficznego musi być zainstalowana oddzielnie w FROM CNC i włączona za pośrednictwem parametrów.

Brakująca lub wyłączona opcja graficzna wywołuje dokładnie ten objaw niezależnie od sprzętu wyświetlania.

P4: Czy wszystkie wersje A20B-2902-0490 są wymienne?

Przykłady rewizji na płytkach zależnych FANUC (np. /01A, /02A) wskazują na rewizje produkcji, które mogą dotyczyć zmian w produkcji lub w komponentach.późniejsze wersje są wstecz kompatybilne z wcześniejszymi.

Jednakże, jeżeli w dokumentacji serwisowej maszyny określono konkretną zmianę, należy użyć tej zmiany, chyba że potwierdzono inaczej.

Przykład /02A zaznaczony w niektórych wykazach produktów wskazuje na konkretną zmianę w ramach tej rodziny numerów części.

P5: Maszyna serii 16-C działała prawidłowo. Wyświetlacz CRT zaczął migotać, a następnie zniknął. Co należy sprawdzić przed wymianą modułu HSSB?

Wyświetlacz, który degraduje się z migotania do pustego jest bardziej typowo usterką jednostki wyświetlania (starzenie się rurki CRT, awaria falownika,lub usterka zasilania w wyświetlaczu) lub usterka kabla niż usterka modułu HSSB na sterowniku.

Moduł HSSB albo działa, albo nie. Stopniowa degradacja nie jest charakterystyczna dla płyt cyfrowych.

Najpierw sprawdź zasilacz wyświetlacza i stan rurki CRT.
