PŁYTA PC FANUC A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

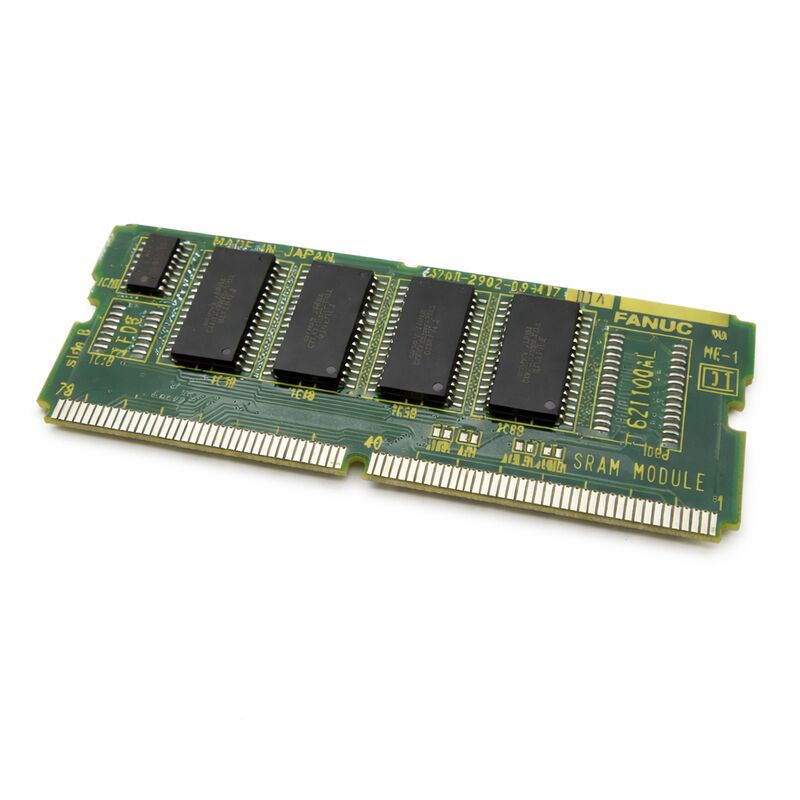

FANUC A20B-2902-0501∙ 8MB FROM + 256K SRAM Kombinowany moduł pamięci ∙ Serii 16 / 18 / 21 CNC

Numer części:A20B-2902-0501

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Kompozycja FROM + SRAM Memory Module (SMD Daughter Board)

Dwa rodzaje pamięci, dwie różne funkcje

A20B-2902-0501 integruje dwa funkcjonalnie różne typy pamięci na jednej płycie SMD,i zrozumienie ich różnicy jest niezbędne dla właściwych decyzji dotyczących konserwacji i wymiany.

FROM (Flash ROM 8 MB):Przechowuje wszystko, czego CNC potrzebuje do uruchomienia i uruchomienia oprogramowania systemu operacyjnego, programów drabiny PMC i oprogramowania aplikacyjnego dla konstruktorów maszyn.jego zawartość przetrwa całkowitą utratę mocyModuł zamienny w pustej formie jest pusty FROM oprogramowanie CNC i drabina PMC muszą zostać ponownie załadowane z kopii zapasowej, zanim maszyna może działać.Wykroczenie FROM występuje zazwyczaj jako błąd sumy kontrolnej podczas uruchamiania lub trwałe niepowodzenie w uruchamianiu.

SRAM (256 KB ‡ zasilany baterią):Przechowuje dane, które zmieniają się podczas normalnego użytkowania maszyny, parametry, tabele przesunięcia narzędzi, przesunięcia współrzędnych pracy i dzienniki użytkowania narzędzi.który jest to, co bateria zapasowa zapewnia. Gdy napięcie akumulatora spada poniżej progu zatrzymywania, zawartość pamięci SRAM zostaje utracona.Zmiana baterii z sterownikiem włączonym , lub ignorowanie ostrzeżenia do momentu wyczerpania baterii oznacza przywrócenie wszystkich parametrów i przesunięć z kopii zapasowej.

Obie sekcje są elektrycznie niezależne: alarmy FROM (suma kontrolna, awaria uruchomienia) wskazują na sekcję FROM; alarmy SRAM (straty parametrów, awaria uruchomienia);ostrzeżenie baterii przed uszkodzeniem danych) wskazuje na sekcję SRAM i baterię.

Rozważania zastępcze

Przed uruchomieniem maszyny, oprogramowanie CNC musi zostać ponownie załadowane do FROM, a wszystkie parametry, przesunięcia,i współrzędne pracy muszą być przywrócone z kopii zapasowejKompletne kopie zapasowe danych przed rozpoczęciem pracy modułu pamięci nie są opcjonalne. Jest to jedyny sposób na odzyskanie konfiguracji maszyny, jeśli oryginalny moduł ulegnie awarii, która uniemożliwi jego odczytanie.

Sprawdź kompatybilność modułu FROM przed zastąpieniem: A20B-2902-0501 ma 8 MB FROM.Załadowany obraz oprogramowania musi być zgodny z pojemnością modułu. Przed zastąpieniem go innym wariantem należy sprawdzić dokumentację seryjną 16/18/21..

Główne specyfikacje

Częste pytania

P1: CNC wyświetla błąd sumy kontrolnej FROM przy uruchomieniu i nie może zakończyć uruchomienia.

Pierwsza próba przepisania FROM za pomocą ekranu BOOT z prawidłowymi plikami oprogramowania.Jeśli moduł odrzuci zapis lub błędy utrzymają się po pomyślnym zapisaniu, sprzęt FROM uległ awarii i moduł wymaga wymiany.

P2: Kontroler wyświetla ostrzeżenie o niskim poziomie baterii. Jak pilnie należy wymienić baterię?

Ostrzeżenie pojawia się przed osiągnięciem przez akumulator krytycznego progu zatrzymywania Nie czekaj.. Wymiana baterii z włączonym sterownikiem tak, że zawartość SRAM jest utrzymywana poprzez wymianę baterii.

P3: Po zainstalowaniu nowego modułu maszyna wykazuje błędy parametrów i wszystkie przesunięcia są zerowe.

Tak, nowy moduł przychodzi z pustą pamięcią SRAM. Wszystkie parametry, przesunięcia narzędzi i współrzędne pracy muszą zostać przywrócone z kopii zapasowej wykonanej przed usunięciem modułu.Jest to oczekiwany wynik i podkreśla, dlaczego kopie zapasowe muszą być wykonane przedNie po tym, jak moduł całkowicie się rozpadnie.

P4: Czy A20B-2902-0501 (8 MB FROM) może zastąpić A20B-2902-0341 (4 MB FROM) w serii 16-C?

Pobierany obraz oprogramowania musi mieć rozmiar odpowiadający pojemności modułu FROM, a sterownik musi obsługiwać wariant 8 MB.Przed zastąpieniem innej pojemności należy zapoznać się z dokumentacją konserwacyjną serii 16-C dotyczącą kompatybilnych opcji modułu FROM..

P5: Dane SRAM zostały utracone podczas przerwy w zasilaniu, mimo że bateria sprawdziła się dobrze.

Możliwe przyczyny z potwierdzonym dobrym ogniwem akumulatora: uszkodzone połączenie w obwodzie zapasowym akumulatora modułu ( napięcie ogniwa jest prawidłowe, ale droga obwodu jest otwarta),wyjątkowo szybki spadek mocy, który wyciągnął zasilanie SRAM poniżej napięcia retencji szybciej niż bateria mogła odpowiedzieć, lub fizyczne zakłócenia złącza podczas przerwy.
