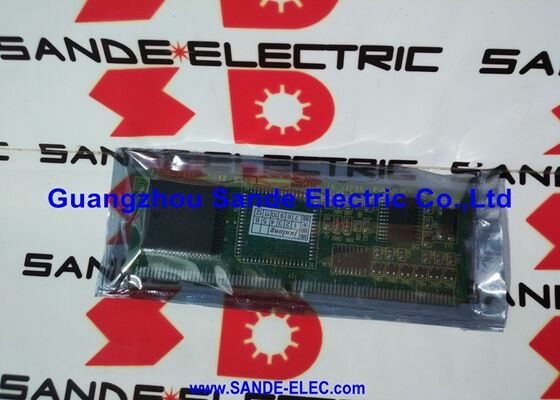

Fanuc PCB Board A20B-2902-0670 W użyciu w dobrym stanie A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670 ∙ Beta i Płyty sterowania zasilania ∙ Do napędów serwo/spindlowych biSVSP, serii A06B-6134, SVSP-40/40-15i i konfiguracji wieloosiowych

Przegląd

W sprawieFANUC A20B-2902-0670jest deską sterownika zasilania znajdującą się w serii biSVSP firmy FANUC FANUC zintegrowany moduł łączący napęd serwookołowy i napęd wrotny w jednej kompaktowej jednostce.

Koncepcja biSVSP rozwiązywała prawdziwy problem inżynierii paneli: tradycyjne szafki napędowe CNC wymagały oddzielnych modułów wzmacniaczy serwo (SVM) i oddzielnego modułu wzmacniacza wrotnika (SPM),zużywające znaczną szerokość paneli i wymagające indywidualnych połączeń autobusów między nimi.

BiSVSP łączy obie funkcje serwooś i wrot w jeden moduł, znacząco zmniejszając powierzchnię paneli i upraszczając topologię okablowania.

Wewnątrz modułu biSVSP trzy różne płyty drukowane pracują razem w zdefiniowanym układzie fizycznym i elektrycznym.Komunikacja CNC (FSSB lub podobna), i logiki sterowania oś/wrotnik.

Płyty okablowania zapewniają punkty interfejsu złącza dla kabli zewnętrznych ‡ zasilanie silnika, informacje zwrotne kodera, sygnały sterowania.Płyty zasilania z których A20B-2902-0670 jest sekcją sterownika obsługuje faktyczną konwersję mocy: przyjmowanie trójfazowego wejścia AC, wytwarzanie prądu stałego, przełączanie modułów IGBT do wyjścia serwo i węzła,i dostarczania regulowanych rurociągów prądu stałego o niższym napięciu dla płyt sterujących i okablowania.

A20B-2902-0670 jest specjalnie sekcją sterownika tego zespołu płyty zasilania część, która przewozi obwody napędowe bramy, obwody zasilania na poziomie logicznym,i interfejs między sprzętem do konwersji mocy a sygnałami sterowania z płyty sterującej.

Nie jest to pełna płyta zasilania (w której znajdują się IGBT i prostownik);jest to sterownik PCB zamontowany na tablicy zasilania, który łączy domenę cyfrowego sterowania niskiego napięcia i domenę przełączania wysokiej mocy.

Główne specyfikacje

Architektura biSVSP

Architektura trzech płyt modułu biSVSP jest ściślej zintegrowana niż architektura dwóch płyt wcześniejszych modułów Alpha SVM i SPM.

Na przykład w Alpha SVM2 (A06B-6079) wymiana karty górnej (A20B-2001-0931) jest prosta, ponieważ karty górna i podstawa są mechanicznie i elektrycznie niezależne.

W biSVSP, trzy płyty dzielą ścieżki sygnału i płaszczyzny zasilania, które łączą się ze sobą poprzez złącza tylnej płaszczyzny,a fizyczny układ modułu A06B-6134 jest bardziej kompaktowy sprawiając, że identyfikacja i wymiana poszczególnych płyt jest bardziej skomplikowana.

Ta integracja jest powodem, dla którego niektóre wyspecjalizowane centra naprawcze wolą obsługiwać biSVSP jako kompletną jednostkę, wymieniając cały moduł A06B-6134 zamiast wymiany poszczególnych płyt.

W przypadku zwrotu modułu biSVSP do centrum naprawy technik ma dostęp do całego zespołu, może wykonywać pomiary diagnostyczne na wszystkich interfejsach jednocześnie na platformie testowej,i może zastąpić dowolną płytę lub komponent, który nie działa.

Płyty sterowania A20B-2902-0670 w sekcji napędowej jest jednym z identyfikowalnych wymiennych podzespołów w ramach tego procesu naprawy.

Płyty kierowcy zasilania

W sekcji zasilania biSVSP, sterownik PCB A20B-2902-0670 wykonuje funkcje niezbędne zarówno dla kanałów wyjściowych servo, jak i węzła:

Generator sygnału napędowego bramy:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.

Obwody napędowe bramki na płytce sterującej przekładają sygnały PWM niskiej mocy z deski sterującej na sygnały wysokiego napięcia,impulsy większego prądu niezbędne do niezawodnego przełączania bram IGBT z prędkościami wymaganymi do sterowania silnikiem (zwykle częstotliwość nośna 2?? 8 kHz).

Izolowane zasilanie dla kierowców bram:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, który pływa w różnych potencjałach podczas przełączania.

PCB napędowe zawiera izolowane obwody zasilania (zwykle małe transformatory o wysokiej częstotliwości lub obwody pompy ładowania), które dostarczają tych napędów pływających bram.

Routing sygnałów blokady i ochrony:PCB sterownika posiada sterowanie przekaźnikiem ładowania, logikę przedładowania prądu stałego, logikę przepływu prądu,i sygnały włączenia/wyłączenia, które umożliwiają desce sterującej bezpieczne sekwencjonowanie sekcji zasilania podczas uruchamiania, normalnej pracy i warunków awarii.

BiSVSP w zastosowaniach narzędziowych CNC

Integracja modułu biSVSP sprawia, że jest on szczególnie atrakcyjny dla przetworników CNC i mniejszych centrów obróbki, w których zasilanie napędowe w kabinie elektrycznej jest ograniczone.

Typowy obwodnik CNC o dwóch ośach (oś serwo X i Z, plus wrot) może być obsługiwany przez jeden moduł biSVSPjeden wentylator w porównaniu z tradycyjnym układem dwóch modułów SVM i jednego SPM, który zajmowałby trzykrotność szerokości panelu.

Seria A06B-6134 biSVSP obejmuje szereg kombinacji prądu serwo/spindla,od najmniejszego SVSP-40/40-15i (gdzie "40/40" określa dwie osi serwo, a "15i" prąd nominalny węgla) poprzez kombinacje potrójnego serwo/węgla obsługujące trzy osi serwo i węglę.

The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.

Częste pytania

P1: Czy A20B-2902-0670 należy zamawiać oddzielnie, czy lepiej wymienić cały moduł A06B-6134?

W przypadku większości scenariuszy konserwacji pełna wymiana modułu (wysłanie nieprawidłowego modułu A06B-6134 do centrum naprawy i otrzymanie przetestowanego modelu zastępczego) jest podejściem o niższym ryzyku.

Integracja biSVSP oznacza, że diagnostyka, która konkretna płyta się zepsuła, wymaga dostępu do platformy testowej, której większość zespołów konserwacyjnych nie ma na miejscu.

If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.

Bez takiej pewności diagnostycznej montaż nowej deski sterownika do zespołu z niewykrytą wadą deski sterującej lub kabli prowadzi do drugiego awarii modułu.

P2: Jakie są typowe objawy awarii w modułach biSVSP, które sugerują awarię deski sterownika mocy (A20B-2902-0670)?

usterki na desce sterownika zasilania występują zazwyczaj w postaci: niewydolności modułu do zasilania prądem stałym (relej ładowania prądem stałym nie zamyka się lub obwód wstępnego ładowania nie jest w stanie zwiększyć napięcie prądu,wskazujące na awarię układu sterowania przekaźnikiem ładowania na tablicy kierowcy); jeden lub więcej kanałów wyjściowych servo lub wrotów wytwarzających nieprawidłowy lub brak prądu silnika pomimo prawidłowych poleceń sterowania (co sugeruje awarię układu napędowego bramy dla dotkniętych nogi IGBT);lub alarmów nad napięciem/nad prądem, które korelują ze szczególnymi zdarzeniami przełączania mocy i nie reagują na regulację parametrów.

Porównuj to z usterkami płyt sterujących (usterki komunikacji FSSB, usterki koderów) i usterkami płyt przewodowych (problemy związane ze specyficznymi złączami wpływającymi na integralność sygnału na określonych kablach).

P3: Czy moduł biSVSP może pracować tymczasowo z funkcją serwo tylko w przypadku awarii sekcji napędowej wrotnika lub odwrotnie?

Ponieważ wszystkie trzy kanały wyjściowe (siły serwo i wrot) mają wspólną płytę zasilania, prąd stały i sterownik zasilania,usterka w dowolnej części deski sterownika mocy zazwyczaj wyłącza cały moduł.

BiSVSP nie jest zaprojektowany do łagodnej eksploatacji z częściowym uszkodzeniem płyty ∙ jego integracja wymienia elastyczność operacyjną z kompaktowością.

usterka na płytce sterującej, która uniemożliwia wyjście z wrotnika, uniemożliwia również bezpieczne działanie osi serwo,ponieważ logika ochrony i blokowania jest wspólna we wszystkich kanałach na tablicy kierowcy.

P4: Jakie są najbardziej podatne na awarie elementy A20B-2902-0670 w modułach biSVSP o długiej eksploatacji?

W modułach biSVSP o przedłużonej eksploatacji (10+ lat) najczęściej uszkodzonymi komponentami na tablicy sterowania są: kondensatory elektrolityczne na obwodowach zasilających pomocniczych (straty pojemności związane z wiekiem,Zwiększenie ESR, oraz ewentualnego odprowadzania elektrolitów); optoprzęgły w barierach izolacyjnych między sygnałami sterowania a obwodami napędowymi bramki (degradować poprzez starzenie się diody LED w nadajniku optoprzęgu,zwiększenie stałej czasu bariery izolacyjnej i powodowanie zniekształceń czasu napędu bramy przy wyższych częstotliwościach przełączania); oraz małych tranzystorów sygnałowych i układów stacjonarnych w obwodzie sterowania przekaźnikiem ładunku, które mogą ulec awarii z powodu naprężenia termicznego w modułach zamontowanych w słabo wentylowanych miejscach.

Całkowita wymiana części, koncentrująca się na tych obszarach, wykonana przez specjalistę, znacząco przywraca niezawodność tablicy kierowcy.

P5: Jakie środki ostrożności są niezbędne, gdy płyta A20B-2902-0670 znajduje się wewnątrz modułu, który musi zostać otwarty w celu kontroli lub naprawy?

Kondensatory prądu stałego modułu biSVSP utrzymują niebezpieczne napięcia (potencjalnie 300-600 V prądu stałego w zależności od napięcia zasilania) przez kilka minut po usunięciu zasilania prądem przemiennym.

Przed otwarciem modułu w celu wszelkiej kontroli lub usunięcia tablicy należy potwierdzić, że przewód prądu stałego został całkowicie rozładowany, obserwując diodę LED "ładowania" na powierzchni modułu (musi być gaszona),a następnie zmierzyć końcówki autobusów prądu stałego z licznikiem znamionowym dla napięcia.

W trakcie tej weryfikacji wymagane jest wyposażenie osobiste (izolacyjne rękawiczki odpowiednie do napięcia, ochrona oczu).Dodatkowo wymagane są środki ostrożności w zakresie ESD, gdy płyta elektroniczna sterowania jest narażona, ponieważ na tablicy sterownika znajdują się układy IC CMOS, które są wrażliwe na rozładowanie elektrostatyczne.
