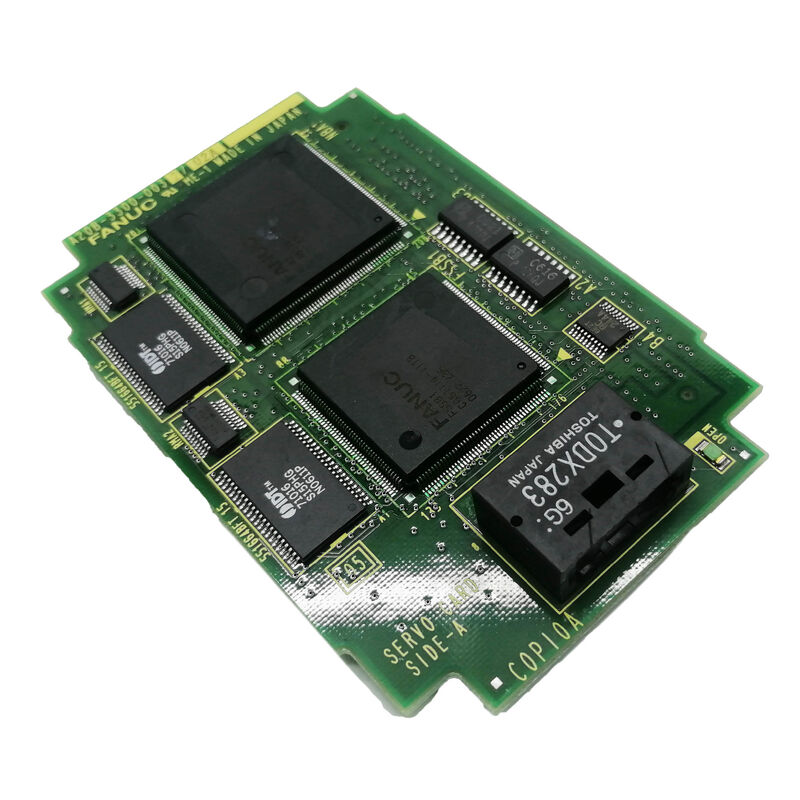

Fanuc A20B-3300-0070 PC Board A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 FANUC Intel 486DX2 Moduł procesora 66MHz

Intel 486DX2 przy 66MHz

A20B-3300-0070 posiada procesor Intel 486DX2 jako centralną jednostkę przetwarzania.wewnętrzne rdzeń procesora działa w częstotliwości 66 MHz, podczas gdy jego zewnętrzny interfejs bus działa w częstotliwości 33 MHzOznaczenie "DX2" odzwierciedla to podwojenie, ponieważ DX jest wariantem 486 wyposażonym w kropkę zmienną, a 2 oznacza mnożnik zegara wewnętrznego 2x.

W kontekście CNC, 66 MHz stanowi znaczącą zdolność przetwarzania dla generowania CNC, w którym działa ta karta.Blok programu - perspektywy, wykonywanie drabiny PMC wszystkie działają na tym rdzeniu procesora. 66 MHz wskaźnik zegara zapewnia wystarczającą przestrzeń do wykonywania tych zadań w ścisłych terminach czasu rzeczywistego nałożonych przez CNC.

Główne specyfikacje

Interfejsy pamięci: SRAM, DRAM i Flash

A20B-3300-0070 obsługuje trzy typy interfejsów pamięci, z których każdy pełni inną funkcję w systemie CNC:

Flash (From Flash Memory read-only):Przechowuje oprogramowanie systemu CNC, parametry serwo i programy obróbki w formie niezmiennej.Jest to warstwa długoterminowego przechowywania obrazu systemu CNC, który przywraca pracę po cyklu mocy.

SRAM:Akumulacyjna RAM statyczna przechowuje programy i parametry, które operator modyfikuje podczas normalnej pracy maszynyi dane zarejestrowane podczas konfiguracji. SRAM potrzebuje baterii zapasowej do przechowywania danych podczas wyłączenia. Dostęp do SRAM jest szybki i pozwala CNC szybko odczytywać i zapisywać te ustawienia podczas pracy.

DRAM:Dynamiczna pamięć RAM zapewnia główną pamięć roboczą do aktywnej realizacji programu procesora bufor, w którym uruchamiane bloki programu, wyniki obliczeń i stan realizacji systemu operacyjnego są aktywne podczas pracy.DRAM jest zmienny i nie wymaga zapasowego akumulatora, ponieważ jego zawartość jest ponownie ładowana przy każdym włączeniu z pamięci flash i SRAM.

Scenariusze zastosowania

Uszkodzenie procesora CNC:Centrum obróbki serii 16i nie ukończył sekwencji uruchamiania, wyświetlając alarm związany z modułem CPU.karta procesora A20B-3300-0070 jest zidentyfikowana jako uszkodzony komponent/Zastąpienie przywraca normalne uruchomienie i działanie CNC.

Przywrócenie sterownika F21i:Jednostka CNC F21i z nieczynnym procesorem jest przywracana przez zainstalowanie badanej jednostki A20B-3300-0070.CNC przeładowuje oprogramowanie systemowe z flash i wznowi normalną pracę z poprzednim zestawem parametrów.

Zapasowy procesor warsztatowy:Wydział konserwacji narzędzi maszynowych utrzymuje A20B-3300-0070 jako zapasowy sprzęt warsztatowy dla jednostek CNC serii i, umożliwiający szybką wymianę modułu CPU na dowolnych 16i, 18i,lub 21i CNC w ich zakładzie bez oczekiwania na zakup części.

Częste pytania

P1: Czy A20B-3300-0070 działa we wszystkich systemach 16i, 18i i 21i, czy tylko w określonych wersjach sprzętu?

A20B-3300-0070 jest potwierdzony dla sprzętu modelu A generacji i. Późniejsze przeglądy sprzętu serii 16i/18i/21i wykorzystują zaktualizowane płyty główne, które mogą wymagać różnych wersji kart CPU.Sprawdź generowanie sprzętu docelowego CNC z ekranu informacji o systemie (menu diagnostyczne) przed montażemOznaczenie karty F20i/F21i w opisie produktu określa generację FANUC serii 20/21 jako główny cel, z potwierdzoną kompatybilnością 16i i 18i jako zastosowania krzyżowe.

P2: Czy parametry CNC są zachowywane podczas wymiany karty procesora A20B-3300-0070?

Parametry CNC są przechowywane w pamięci SRAM (zatwierdzonej baterią) i pamięci Flash na płycie głównej i modułach pamięci nie na samej karcie procesora.Wymiana karty procesora nie usuwa parametrów CNC, dopóki bateria SRAM jest zdrowa, a moduły flash pozostają zainstalowaneJeśli system nie uruchomi się po wymianie procesora,Parametry i oprogramowanie CNC mogą wymagać przywrócenia z mediów zapasowych.

P3: Jakie znaczenie ma wydajność procesora 486DX2 w zastosowaniach CNC?

W przypadku zadań CNC ten procesor obsługuje interpolację, zamknięcie pętli serwowej z prędkością poniżej milisekundy, wykonywanie programu PMC,i buforowanie w przyszłości 66 MHz zapewnia szerokość pasma obliczeniowego wymaganą do płynnego konturowania wieloosiowego i obróbki wysokiej prędkości zasilającej. Zintegrowana jednostka zmiennika pływającego (FPU) DX2 przyspiesza obliczenia trigonometryczne w interpolacji okrągłej i spiralnej.Wydajność 486DX2 jest dobrze dopasowana do wymagań CNC w czasie rzeczywistym.

P4: Czy A20B-3300-0070 można ulepszyć do szybszego procesora?

Nie. Karta CPU jest zaprojektowana w oparciu o specyficzny czas, interfejs bus i poziom sygnału Intel 486DX2.lub jakikolwiek inny Uaktualnienia procesorów w systemach FANUC CNC są realizowane poprzez wymianę pełnej karty CPU na kartę wyższej generacji, a nie wymianę chipa procesora.

P5: Jak występuje awaria A20B-3300-0070 w CNC?

Typowe objawy awarii karty CPU obejmują: CNC nie ukończy uruchomienia i wyświetla alarm CPU lub systemu; CNC zawieszony w stałym punkcie sekwencji uruchamiania;CNC działa nieregularnie, wykonując niektóre zadania nieprawidłowo, podczas gdy inne wydają się normalne.; lub CNC przechodzi uruchomienie, ale generuje niewyjaśnione błędy wykonania programu, które nie odpowiadają ważnym błędom programu.Objawy te różnią się od awarii modułu pamięci (które zazwyczaj powodują określone kody alarmowe związane z pamięcią SRAM)., DRAM lub FROM) i wskazują konkretnie na rdzeń przetwarzania CPU.
