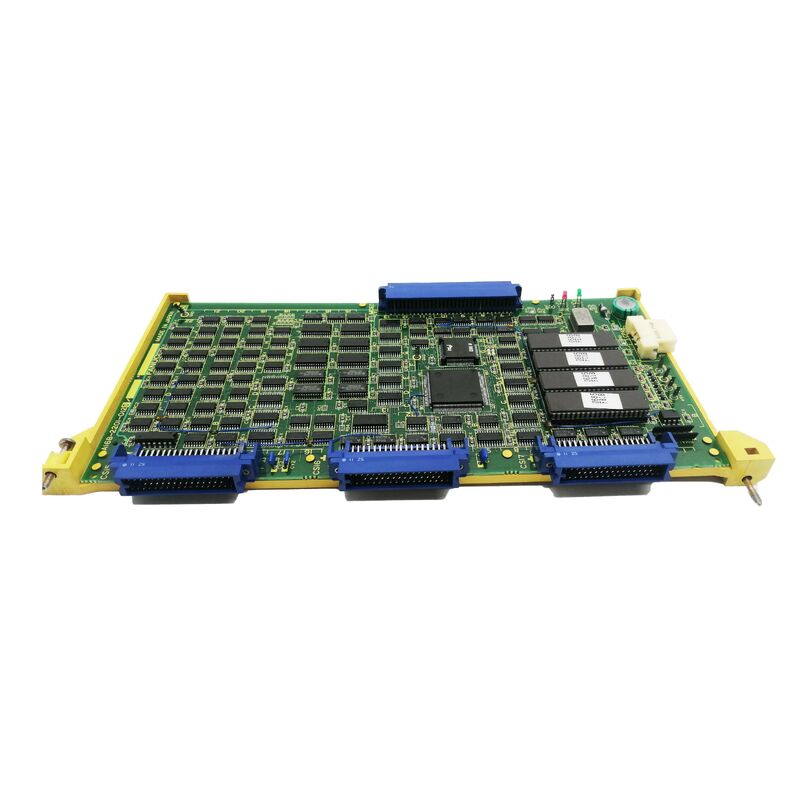

A16B-2200-0350 Płytka drukowana Fanuc A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 FANUC Series 0-C 9-calowa kolorowa tablica graficzna CRT wysokiej rozdzielczości

Kolor i wysoka rozdzielczość

Standardowy wyświetlacz operatora FANUC serii 0-C CNC był monochromatyczny odpowiedni do wyświetlania programów, edycji parametrów i podstawowej diagnostyki,ale ograniczone w swojej zdolności do prezentowania informacji graficznych z różnicowaniem wizualnym. A16B-2200-0350 zapewnia ulepszenie "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" dla systemów CNC serii 0-C. Jest to znacząca poprawa w trzech aspektach:

Wyświetlacz kolorystyczny:Kolor dodaje wizualne kodowanie do interfejsu CNC. Informacje o stanie, komunikaty alarmowe, pozycje osi i wyświetlacze graficzne mogą używać koloru do rozróżniania kategorii aktywne osi w jednym kolorze,tekst alarmu w czerwonymKolor zmniejsza obciążenie poznawcze operatora do szybkiego odczytu ekranu CNC w warunkach produkcji.9 cali

CRT:Wielkość ekranu 9 cali zapewnia większą powierzchnię wyświetlania niż mniejsze alternatywy CRTlub większe grafiki w obszarze widzenia operatora bez konieczności ciągłego przewijania.

Wysoka rozdzielczość:Większa gęstość pikseli na ekranie CRT daje wyraźniejsze znaki, czystsze linie graficzne,i czytelniejszy mały tekst szczególnie przydatny przy przeglądzie gęstych list programów lub drobnych ekranów diagnostycznych.

Kluczowe informacje o produkcie

Kompatybilność krzyżowa 0C, 0F i 00C

Opis "#0C/F/00C" określa trzy warianty CNC serii 0 wykorzystujące A16B-2200-0350:

Seria 0-C:Główną produkcją serii 0 jest generacja CNC, wykorzystywana w centrach obróbki (0-MC, 0-MD), centrach obrotowych (0-TC, 0-TD) i szlifowaniach.

Seria 0-F:Późniejsza konfiguracja linii serii 0, reprezentująca rozwinięty sprzęt w ramach tej samej rodziny platform.

Seria 00C:Powiązane oznaczenie konfiguracji w architekturze CNC serii 0 prefiks "00" identyfikujący konkretny wariant systemu.Ta kompatybilność krzyżowa oznacza, że A16B-2200-0350 obsługuje wiele konfiguracji rodziny serii 0. Jedna płyta graficzna obejmuje zakres 0-C, 0-F i 00C.

Scenariusze zastosowania

Złom w kolorze grafiki CNC 0-MC:Wykrycie kolorów w ośrodku obróbki FANUC serii 0-MC ulega awarii. Panel operatora nie wyświetla obrazu lub uszkodzonego wydajności koloru.Zmiana przywraca pełnokolorowy wyświetlacz wysokiej rozdzielczości.Modernizacja wyświetlacza CNC 0-TD:Centrum obrotowe serii 0-TD pierwotnie wyszczególnione bez grafiki kolorowej otrzymuje A16B-2200-0350 jako aktualizację

Częste pytania

P1: Na jakie modele CNC odnosi się notacja zgodności "#0C/F/00C"?

Prefiksy # w opisach części FANUC określają warianty zgodności. "0C" obejmuje serii 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" obejmuje warianty serii 0-F;"00C" obejmuje konfigurację serii 00CWszystkie te urządzenia posiadają ten sam slot na płycie graficznej A16B-2200 i standard interfejsu wideo, co pozwala A16B-2200-0350 obsługiwać wszystkie z jednego numeru części.

P2: Czy A16B-2200-0350 dla panelu operatora jest CRT czy oddzielnym ekranem monitorowania?

A16B-2200-0350 obsługuje panel operatora CNC CRT - 9-calowy kolorowy ekran wbudowany w jednostkę klawiatury MDI lub sąsiednią z nią, która jest podstawowym interfejsem CNC operatora.To nie jest ekran monitorowania maszyny lub oddzielny wyświetlacz to jest rdzeń CNC wyświetlacz interfejsu operatora.

P3: Czy można zainstalować A16B-2200-0350 w serii 0-C, która obecnie posiada jednobarwną płytę graficzną?

Zastąpienie monokromatycznej płyty graficznej kolorem A16B-2200-0350 wymaga również kompatybilnego 9-calowego kolorowego monitora CRT. Monokromatyczny CRT nie reaguje poprawnie na kolorowe sygnały wideo.Potwierdź, że istniejący monitor jest typem koloru przed montażem A16B-2200-0350Oprócz płyty graficznej może być potrzebna aktualizacja monitora.

P4: Czy wymiana A16B-2200-0350 wpływa na parametry lub programy CNC?

Numer. Parametry i programy CNC znajdują się w modułach SRAM i FROM na głównej płycie procesora. Płyta graficzna nie zawiera przechowywanych danych CNC. Zmiana A16B-2200-0350 nie wpływa na dane obróbki.
