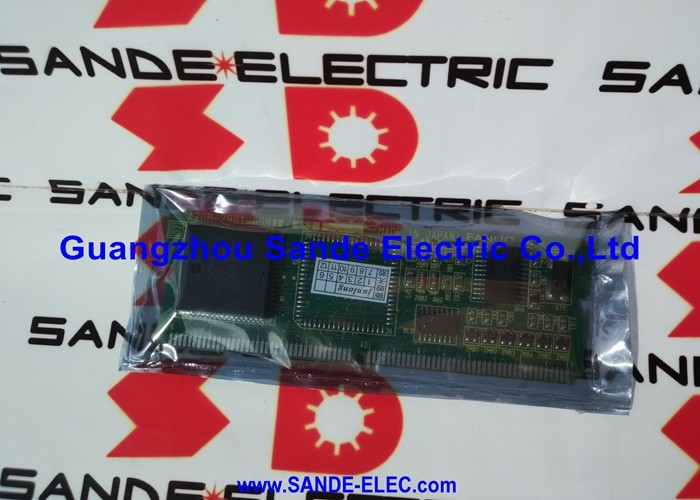

1 PC Nowy Fanuc A20B-3300-0091 Płyty PCB A20B33000091 A2OB-33OO-OO91

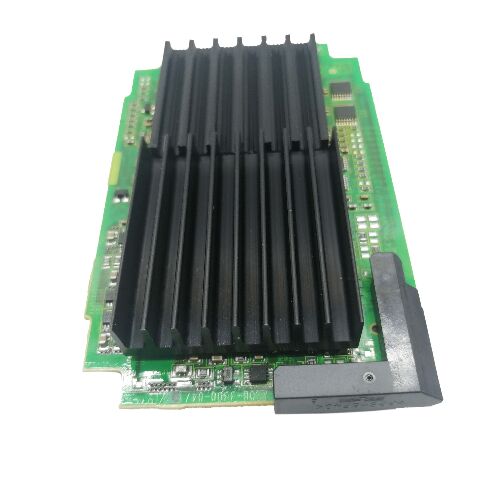

FANUC A20B-3300-0091 | 7,2-calowy monochromatyczny wyświetlacz znakowy PCB — dla serii 16i / 18i / 21i CNC, jednostka LCD/MDI, tylko wyjście znakowe, tył panelu operatora

Przegląd

The FANUC A20B-3300-0091 to płyta sterownika wyświetlacza dla 7,2-calowego monochromatycznego wyświetlacza LCD znakowego w systemach CNC serii i firmy FANUC.

Znajduje się za panelem LCD wewnątrz stacji operatora, podłączona do głównej płyty CPU — fizycznie przymocowana do tyłu jednostki LCD/MDI i w bezpośrednim kontakcie z magistralą, która łączy ją z centralną logiką przetwarzania CNC.

Za każdym razem, gdy operator odczytuje numer programu, sprawdza parametr, wyświetla komunikat o błędzie lub przechodzi przez tabelę przesunięć na 7,2-calowym monochromatycznym sterowniku serii i, dane przechodzą przez obwody generowania obrazu tej płyty PCB, zanim pojawią się na ekranie.

Określenie „tylko znaki” jest kluczowym rozróżnieniem między A20B-3300-0091 a wariantami wyświetlaczy graficznych z serii A20B-3300. Płyty PCB wyświetlaczy znakowych generują sygnał wideo przy użyciu pamięci ROM znaków — tabeli wyszukiwania mapującej kody znaków ASCII lub podobnych na wzory pikseli.

CNC wysyła kody znaków, a płyta wyświetlacza konwertuje je na wzory punktów w cyklu skanowania LCD.

To podejście jest wydajne obliczeniowo i zapewnia ostre, czytelne teksty dla ekranów o dużej gęstości danych, z których operatorzy korzystają najczęściej — numery programów, współrzędne, kody błędów, odczyty prędkości wrzeciona —, ale nie może renderować swobodnych grafik bitmapowych.

Warianty wyświetlaczy graficznych (znajdujące się w kolorowych lub graficznych monochromatycznych wyświetlaczach na tych samych maszynach) zawierają dodatkowe układy klasy GPU do renderowania symulacji ścieżek narzędzia, grafiki falowej i ekranów pomocy graficznej.

A20B-3300-0091 nie zawiera tych układów — a maszyna wyposażona w tę płytę PCB będzie prezentować sterowanie, które nie ma ekranu symulacji graficznej, nawet jeśli ustawienia opcji oprogramowania CNC są skonfigurowane do włączania grafiki.

Dla miejsc, w których operatorzy polegają na przepływach pracy opartych wyłącznie na tekście, to ograniczenie jest niewidoczne; dla maszyn, w których wyświetlanie ścieżki narzędzia w grafice jest oczekiwaniem operacyjnym, zamiast tego wymagana jest odpowiednia płyta PCB wyświetlacza z możliwością graficzną.

Kluczowe specyfikacje

Gdzie A20B-3300-0091 pasuje do ekosystemu wyświetlaczy 16i / 18i / 21i

Seria FANUC i (16i, 18i, 21i) oferowała operatorom szereg opcji wyświetlania w momencie zakupu maszyny, a płyta PCB wyświetlacza zainstalowana fabrycznie odzwierciedlała zakupiony poziom opcji.

Na najniższym poziomie: 7,2-calowy monochromatyczny wyświetlacz znakowy — A20B-3300-0091. Wyżej: 7,2-calowy monochromatyczny wyświetlacz graficzny (dodaje symulację ścieżki narzędzia i diagnostykę graficzną).

Na najwyższym poziomie: 9-calowy lub 10,4-calowy wyświetlacz kolorowy (pełna grafika kolorowa, najwyższa rozdzielczość).

Każdy poziom wymaga innej płyty PCB wyświetlacza na głównej płycie CPU, a te płyty PCB nie są wymienne — panel LCD, płyta PCB wyświetlacza i ustawienia opcji wyświetlania oprogramowania CNC muszą do siebie pasować.

Maszyna narzędziowa zakupiona z opcją wyświetlacza tylko znakowego może mieć dodatkowe opcje oprogramowania (opcja graficzna, DNC2 itp.), które nie są aktywowane w zainstalowanej konfiguracji. Zmiana sprzętu wyświetlacza z znakowego na graficzny — wymiana A20B-3300-0091 na odpowiednią płytę PCB graficzną — nie aktywuje automatycznie funkcji graficznych oprogramowania. Ustawienia bajtów opcji CNC, a potencjalnie rejestracja opcji modułu FROM, również muszą zostać zaktualizowane, co zazwyczaj wymaga interwencji FANUC lub odpowiedniego klucza opcji.

Co pojawia się na wyświetlaczu tylko znakowym

Wyświetlacz znakowy obsługuje wszystko, czego operator potrzebuje do codziennej obsługi maszyny CNC:

Wybór i zawartość programu: Numery programów części (format Oxxxx), bloki programu (kody G, M, T w tekście) i listy katalogów programów.

Wyświetlanie pozycji: Współrzędne maszyny, współrzędne detalu i pozostały ruch — aktualizowane w każdym cyklu skanowania CNC, pojawiające się jako tekst numeryczny.

Wyświetlanie alarmów i komunikatów: Alarmy systemowe (alarmy PS, alarmy SV, alarmy OT) z numerem alarmu i opisem tekstowym, komunikaty operatora zapisane w drabince PMC.

Ekrany parametrów: Wszystkie parametry CNC (ponumerowane od 0 do 9999+) wyświetlane jako wartości numeryczne z numerami parametrów, nawigowalne za pomocą klawiatury MDI.

Wyświetlanie przesunięć: Przesunięcia geometrii narzędzia, przesunięcia zużycia, przesunięcia współrzędnych detalu — wszystkie tabele numeryczne odczytywane bezpośrednio z pamięci przesunięć.

Ekrany diagnostyki i serwo: Wartości miernika obciążenia serwo, prędkość wrzeciona i dane diagnostyczne w formie numerycznej.

Żadne z nich nie wymaga grafiki bitmapowej.

Operatorzy, którzy pracowali na sterownikach FANUC tylko znakowych, konsekwentnie zgłaszają brak praktycznych ograniczeń przepływu pracy dla standardowych operacji toczenia, frezowania i szlifowania.

FAQ

P1: Jakie widoczne objawy na panelu operatora wskazują, że płyta PCB A20B-3300-0091 uległa awarii, a nie sam panel LCD?

Kluczową diagnostyką jest to, czy podświetlenie LCD jest włączone. Jeśli podświetlenie się świeci (panel świeci), ale nie pojawiają się żadne znaki, prawdopodobną przyczyną jest płyta PCB wyświetlacza — panel LCD i jego inwerter działają, ale sygnał wideo z płyty PCB wyświetlacza jest nieobecny lub uszkodzony.

Jeśli podświetlenie jest całkowicie wyłączone, bardziej prawdopodobną przyczyną jest awaria inwertera podświetlenia lub obwodu zasilania panelu LCD.

Inne wskaźniki awarii płyty PCB wyświetlacza: zniekształcone lub częściowo wyświetlane znaki (niektóre wiersze poprawne, inne zniekształcone), pusty ekran z włączonym podświetleniem lub statyczny wzór, który nie aktualizuje się po naciśnięciu klawiszy MDI. Wymień płytę na sprawdzoną, aby potwierdzić.

P2: Maszyna ma obecnie A20B-3300-0091 (wyświetlacz znakowy). Czy można ją zmodernizować do wyświetlacza graficznego, wymieniając tę płytę PCB?

Fizycznie tak — graficzna płyta PCB wyświetlacza o tym samym rozmiarze ekranu pasuje do tego samego gniazda magistrali.

Funkcjonalnie modernizacja wymaga również aktywacji opcji wyświetlania CNC w oprogramowaniu systemowym (moduł FROM), co jest procesem rejestracji opcji, którym FANUC zarządza za pomocą swojego systemu kluczy opcji.

Sama graficzna płyta PCB wyświetlacza, zainstalowana w maszynie, która nie ma zarejestrowanej opcji graficznej w swoim systemie, nie wygeneruje wyjścia graficznego.

Jeśli maszyna została pierwotnie zamówiona bez opcji graficznej, przywrócenie wyświetlacza znakowego poprzez wymianę na identyczny A20B-3300-0091 jest prostą ścieżką.

Jeśli potrzebna jest prawdziwa modernizacja wyświetlacza graficznego, rejestracja opcji musi zostać załatwiona przez FANUC lub autoryzowane źródło FANUC.

P3: Czy A20B-3300-0091 jest wymienna z innymi płytami PCB wyświetlaczy A20B-3300 dla 7,2-calowego wyświetlacza monochromatycznego?

Nie bezpośrednio — w ramach serii A20B-3300 warianty różnią się protokołem interfejsu wyświetlacza, obsługą rozdzielczości i kompatybilnością opcji.

Graficzna płyta PCB 7,2-calowego wyświetlacza monochromatycznego (taka jak A20B-3300-0154 lub inne) zawiera inne układy i nie może zastąpić A20B-3300-0091 tylko znakowego bez odpowiednich ustawień opcji oprogramowania.

W ramach wariantów tylko znakowych, blisko spokrewnione numery części (dzielące tę samą strukturę sufiksu -3300-00xx) powinny być zweryfikowane pod kątem konkretnej głównej płyty CPU maszyny i wersji oprogramowania przed zamianą.

Konsultacja z podręcznikiem połączeń panelu operatora FANUC (B-63003EN lub odpowiednikiem dla danej serii) lub dokumentacją okablowania producenta maszyny narzędziowej potwierdza, który wariant płyty PCB wyświetlacza jest prawidłowy.

P4: Czy A20B-3300-0091 przechowuje jakieś dane specyficzne dla maszyny (parametry, programy), które należy zapisać przed usunięciem?

Nie. Płyta PCB wyświetlacza jest urządzeniem wyjściowym wideo bezstanowym — nie przechowuje żadnych danych użytkownika, żadnych parametrów maszyny ani pamięci programów. Po prostu konwertuje dane otrzymane z głównej płyty CPU na sygnały wideo. Usunięcie i wymiana tej płyty nie wymaga tworzenia kopii zapasowych danych specyficznych dla tej płyty.

Jednakże, jeśli płyta jest wymieniana jako część szerszej wymiany głównej płyty CPU, wszystkie parametry maszyny, programy i dane drabinki PMC muszą zostać wykonane kopie zapasowe z CNC przed naruszeniem głównej płyty. Sama wymiana płyty PCB wyświetlacza nie niszczy żadnych zapisanych danych.

P5: Jakie środki ostrożności są potrzebne podczas wymiany A20B-3300-0091?

Całkowicie wyłącz maszynę i poczekaj, aż magistrala DC (jeśli podłączone są jakiekolwiek wzmacniacze wrzeciona lub serwo) rozładuje się przed otwarciem panelu operatora. Płyta PCB wyświetlacza jest dostępna od tyłu jednostki LCD/MDI — zazwyczaj poprzez zdjęcie tylnej pokrywy obudowy panelu sterowania.

Płyta PCB jest podłączana przez złącze krawędziowe magistrali i może być zabezpieczona jedną lub dwiema śrubami. Środki ostrożności ESD (opaska antystatyczna, mata antystatyczna) są niezbędne podczas obsługi płyty.

Upewnij się, że wszystkie orientacje złączy pasują przed osadzeniem zapasowej płyty — nieprawidłowe osadzenie na magistrali może uszkodzić piny złącza. Włącz zasilanie i potwierdź funkcjonalność wyświetlacza znakowego przed zamknięciem panelu.
