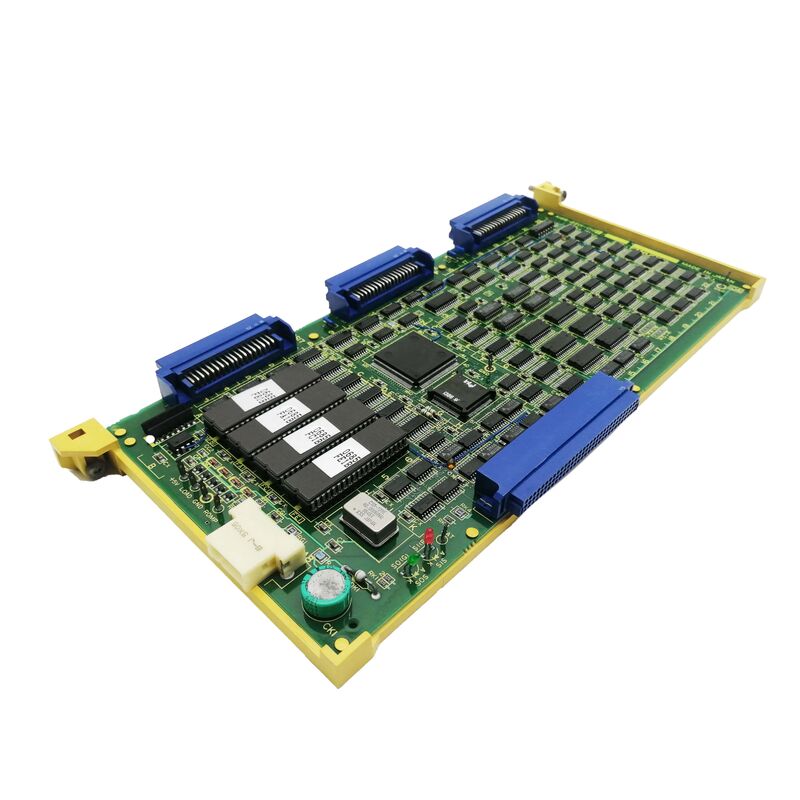

A16B-2200-0370 Płytka drukowana Fanuc A16B22000370 AI6B-22OO-O37O

A16B-2200-0370∙ FANUC 32-bitowy PCB 5/6 oś ∙ Serial 0-C (Zero-C) Control / Two-Axis Expansion / A16B-2200 Series

Zero-C FANUC's Compact CNC and Its Axis Limits (Kompaktowy CNC firmy FANUC i jego ograniczenia osi)

"Zero C Control" w opisie produktu odnosi się do kompaktowych urządzeń CNC FANUC serii 0-C FANUC wprowadzanych na rynek pod nazwą serii "Zero".ekonomiczny CNC . Standardowa konfiguracja serii 0-C obsługuje do 4 sterowanych osi serwo. Dla większości narzędzi CNC z ery serii 0-C wystarczyły 4 osie:

• Obręcze CNC: osi Z i X = 2 (standardowe), do 4 z osią C i osią Y
• Centrum obróbki CNC: X, Y, Z = 3 osie (standardowe), do 4 z stołem obrotowym Ale niektóre maszyny wymagały więcej.Centrum obróbki z dwiema osiami obrotowymi, lub maszyny specjalnego przeznaczenia, A16B-2200-0370 dostarczył drogę sprzętową do tej rozszerzonej liczby osi.

Kluczowe informacje o produkcie

Zastosowania wymagające 5 i 6 osi serii 0-C

Rodzaje maszyn, które potrzebowały A16B-2200-0370:

Słuchawki CNC z dwoma wieżami:Centrum obrotowe z dwoma wieżami posiada dwa niezależne zespoły wieży z własnym ruchem Z i X. Główna tablica obsługuje główną wieżę (Z1, X1 jako osi 1 i 2).A16B-2200-0370 dodaje osi drugiej wieżyki (Z2, X2 jako osi 5 i 6).

Centrum obróbki CNC z konfiguracją osi 4+2:Centrum obróbki z trzema podstawowymi osiami liniowymi (X, Y,Z) i 1 podstawowa oś obrotowa może dodać 2 dodatkowe osi serwo ̇ drugą oś obrotową i pomocniczą funkcję serwo ̇ wymagającą rozszerzenia 5 i 6 osi.

Maszyny wieloosiowe specjalnego przeznaczenia:Linie przenośne, systemy obróbki wielostacjonarnej lub specjalnie zaprojektowane maszyny automatyczne sterowane przez CNC serii 0-C mogą wymagać więcej niż 4 osi serwo do sekwencjonowania ich pełnego komplementacji mechanicznej.

Scenariusze zastosowania

Wykrycie błędu w układzie rozszerzającym oś obrotowa 0-C dwustronnej wieży:Zestaw FANUC serii 0-C z dwoma wieżami CNC tworzy alarmy serwo specjalnie na osi drugiej wieży (5 i 6).Zmiana przywraca funkcję osi 5 i 6.4+2 obsługa płyt oś centralnej obróbki:Centrum obróbki serii 0-C z 6 układami sterowanymi podlega konserwacji deski sterującej.

Częste pytania

P1: Czy A16B-2200-0370 zastępuje główną płytę CPU, czy jest ona zainstalowana obok niej?

A16B-2200-0370 to płyta rozszerzająca zainstalowana obok głównej płyty procesora serii 0-C, a nie zamiennika.A16B-2200-0370 dodaje przetwarzanie dla osi 5 i 6 w dedykowanym gniazdo lub pozycji złącza na architekturze opcji głównej płyty. Obie deski muszą być funkcjonalne, aby cały układ o 6 ośach mógł działać.

P2: Czy CNC serii 0-C z A16B-2200-0370 może działać w trybie 4-osiowym w przypadku awarii deski rozszerzającej?

W przypadku awarii A16B-2200-0370 piąta i szósta oś wywołują alarm.Czy CNC może kontynuować pracę na swoich pierwszych 4 ośach zależy od konfiguracji bezpieczeństwa maszyny. Niektóre maszyny wymagają, aby wszystkie skonfigurowane osie były zdrowe przed umożliwieniem pracy. Potwierdź na podstawie zachowania programu PMC maszyny, czy możliwe jest funkcjonowanie w trybie 4-osiowym.

P3: Czy A16B-2200-0370 jest specyficzny dla serii 0-C lub jest również stosowany w serii 0-D?

Opis wyraźnie określa "DLA NULL C CONTROL" ′′ serii 0-C. Seria 0-D jest inną generacją sprzętu z własną architekturą rozszerzania osi.Przed zamontowaniem A16B-2200-0370 w systemie serii 0-D należy potwierdzić na podstawie odpowiedniej dokumentacji sprzętowej.

P4: Czy wymiana A16B-2200-0370 wymaga ponownego wprowadzenia parametrów serwo dla osi 5 i 6?

Numer. Parametry serwo dla wszystkich sześciu ośów, w tym oś 5 i 6, znajdują się w głównej pamięci SRAM CNC. Po zamontowaniu zamiennika A16B-2200-0370,CNC ponownie stosuje istniejące parametry do kanałów osi 5 i 6. Sprawdź prawidłową odpowiedź serwo na obu ośach rozszerzania przed powrotem do produkcji.
