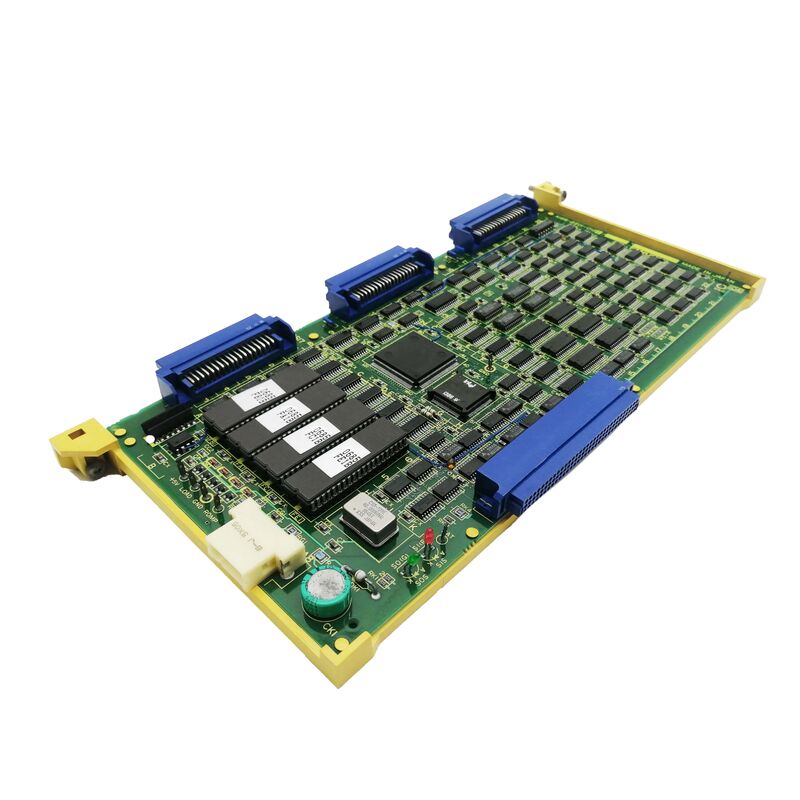

A16B-2200-0391 Płytka drukowana Fanuc A16B22000391 AI6B-22OO-O39I

A16B-2200-0391∙ FANUC Series 0-C 2-Axis Serial Pulse Coder Axis Card ∙ PULCO / Typ A / Alfa Servo Interface / OT-C/D/F

PULCO Serial Pulse Coder na platformie 0-C

A16B-2200-0391 nosi oznaczenie "PULCO" skrócona notacja dla Pulse Coder, określająca typ interfejsu kodera.To umieszcza go w najbardziej zaawansowanym poziomie karty osi dla platformy serii 0-C.

Tabela sprzętowa serii 0-C KFAS LLC potwierdza ewolucję karty osi:

A16B-2200-0391 to seryjna generacja pulsowego kodera dla konfiguracji 2-osiowych, najzdolniejsza karta osi w rodzinie 0-C dla maszyn 2-osiowych.

Główne specyfikacje

Koder seryjny impulsowy

CNC Electronics potwierdza: "to oś serwo interfejsów typu A dla serwo wzmacniaczy serii ALPHA". Seria Alpha wprowadziła seryjne silniki impulsowe do maszyn CNC.

Serial Pulse Coder przesyła dane o pozycji w postaci cyfrowej wiadomości seryjnej, zastępując równoległe przewody sygnałowe starszych typów koderów.Zapewnia to wyższą rozdzielczość i czystszą transmisję sygnału w porównaniu z analogowymi lub 16-bitowymi równoległymi interfejsami wcześniejszych kart osi.

"Typu A" oznacza protokół serwokomunikacyjny łączący serwokomunikacje serii Alpha ̇ standardowy interfejs pre-FSSB (pre-fiber optic).

Scenariusze zastosowania

Wykrycie błędu w obrębie obrotowego CNC serii 0-C w dwóch ośach:Osi Z i X obrabiarki CNC FANUC serii 0-C wytwarzają alarmy kodera seryjnego.

Modernizacja napędu 0-C:CZN serii 0-C wykorzystujący starszą kartę osi (A16B-2200-0221) jest uaktualniany do A16B-2200-0391, gdy są zainstalowane napędy serwo Alpha.

Częste pytania

P1: Jaka jest różnica między A16B-2200-0391 (PULCO) a A16B-2200-0361 (32-bitowa karta osi)?

Obie obsługują konfiguracje 2-osiowe w serii 0-C CNC.A16B-2200-0391 wykorzystuje interfejs Coder Seryjny Specyficzny dla serwomotorów serii AlphaObie są dopasowane do różnych generacji napędów serwo i nie są wymienialne.

P2: Czy A16B-2200-0391 służy tylko maszynom o dwóch ośach?

A16B-2200-0391 jest skonfigurowany na 1 lub 2 osie. CNC Electronics opisuje go jako płytę z 1 do 2 osi seryjnych.

P3: Co oznacza kompatybilność węzła OT-C, OT-D, OT-F?

To są dostępne dla serii 0-C rodzaje modułów sterowania wrzutowym.CNC Electronics potwierdza, że A16B-2200-0391 "został zaprojektowany do pracy z dowolnym odwrocielem OT-C / OT-D / OT-F i serwo interfejsy, w tym cyfrowe, konfiguracji seryjnych i rzadko analogowych".

P4: Czy wymiana A16B-2200-0391 wymaga ponownego wprowadzenia parametrów serwo?

Nie, parametry serwo znajdują się w głównej pamięci SRAM CNC.Zweryfikowanie prawidłowej odpowiedzi serwo na obu ośach przed powrotem do produkcji.
