Karta sterująca wyświetlaczem Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | 7,2-calowy moduł graficzny monochromatyczny — Seria 16i / 18i / 21i / 20i, pochodzenie Japonia

Numer części: A20B-3300-0154

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka drukowana sterowania wyświetlaczem graficznym monochromatycznym (karta GPU)

Seria płyty: A20B-3300

Typ wyświetlacza: 7,2-calowy monochromatyczny wyświetlacz LCD STN

Kompatybilne systemy:FANUC Seria 16i, 18i, 20i, 21i

Przegląd

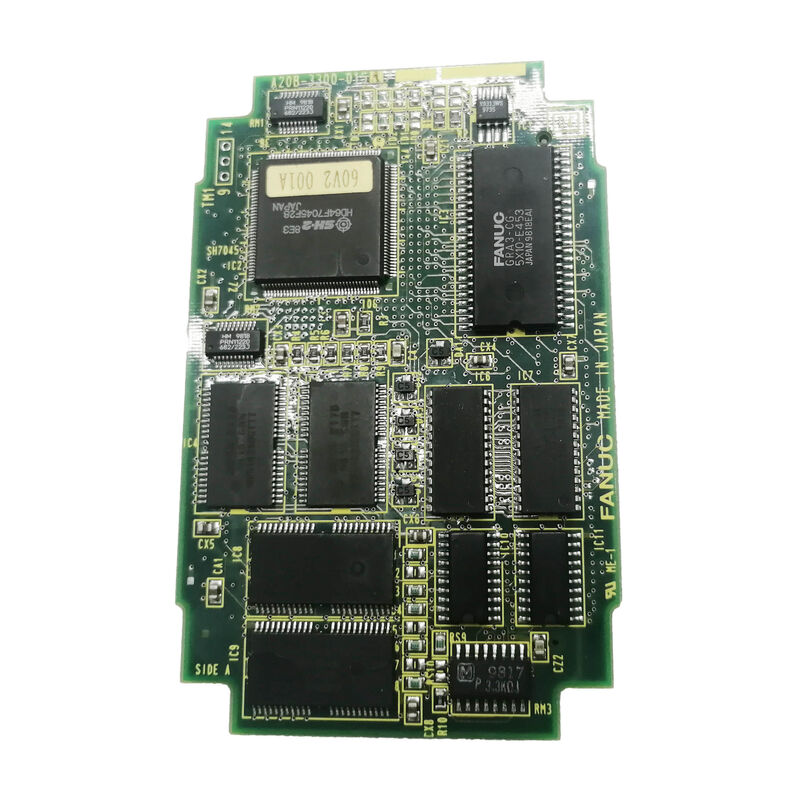

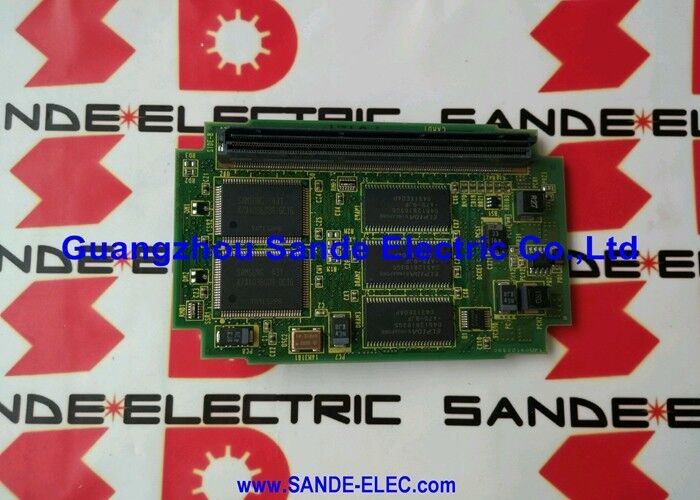

A20B-3300-0154 to moduł przetwarzania grafiki dla 7,2-calowego monochromatycznego panelu operatorskiego LCD firmy FANUC, zamontowanego w sterownikach CNC serii 16i, 18i, 20i i 21i. Jest to dedykowana karta GPU — karta wtykana, która montowana jest z tyłu głównej płyty serii i — odpowiedzialna za całe przetwarzanie grafiki i wyjście sygnału wyświetlania do 7,2-calowego panelu monochromatycznego STN widocznego dla operatora przy maszynie.

Każdy element wizualny na interfejsie operatora CNC przechodzi przez tę płytę.

Lista programów obróbki, wyświetlanie pozycji osi, tekst alarmów, ekrany parametrów i graficzna reprezentacja ścieżki narzędzia są renderowane przez ten moduł.

Główna płyta CPU obsługuje wykonanie programu, interpolację ruchu i przetwarzanie PMC.

Ta płyta graficzna obsługuje oddzielne zadanie konwersji tych danych na wyjście matrycowe wysyłane do panelu LCD.

Rozdzielenie przetwarzania grafiki na dedykowaną płytę jest celowym elementem architektury serii i firmy FANUC. Główny procesor płyty nie jest obciążony obliczeniami renderowania wyświetlacza — te są wykonywane na własnym, dedykowanym sprzęcie przetwarzającym A20B-3300-0154.

Pozwala to głównemu procesorowi CNC na utrzymanie stałej wydajności interpolacji, niezależnie od tego, co dzieje się na ekranie.

Płyta jest montowana na tylnej stronie głównej płyty CPU, wewnątrz obudowy podstawowej serii i z żółtą ramką.

Wtyka się ją do dedykowanego gniazda i mocuje za pomocą czterech klipsów dystansowych.

Jej fizyczne położenie chroni ją przed środowiskiem maszyny, jednocześnie pozostając dostępną do wymiany w razie potrzeby.

Kluczowe specyfikacje

Co oznacza 7,2-calowy wyświetlacz monochromatyczny dla działania maszyny

Firma FANUC wyposażyła wiele swoich kompaktowych jednostek CNC serii i w 7,2-calowe monochromatyczne panele LCD STN.

Wyświetlacz monochromatyczny wykorzystuje jednokolorową matrycę — zazwyczaj białe znaki i grafikę na ciemnym tle — zamiast podświetlanego kolorowego panelu używanego w większych konfiguracjach serii i.

Dzięki temu panel jest kompaktowy i nadaje się do środowisk, w których mały rozmiar ma większe znaczenie niż kolorowy wyświetlacz.

Operator może odczytywać zawartość programu, edytować programy części, monitorować pozycje osi, przeglądać i ustawiać parametry oraz sprawdzać komunikaty alarmowe. W przypadku wyświetlania ścieżki narzędzia, 7,2-calowy ekran monochromatyczny pokazuje grafikę typu wire-frame zaprogramowanej ścieżki — wystarczającą do weryfikacji trajektorii programu przed cięciem.

Moduł graficzny obsługuje to renderowanie: odbiera dane ścieżki narzędzia z głównej płyty CPU i konwertuje je na monochromatyczny sygnał matrycowy, który wyświetla panel.

Gdy A20B-3300-0154 ulegnie awarii, wyświetlacz pokazuje specyficzne objawy.

Najczęstszym objawem jest pusty ekran, podczas gdy CNC działa normalnie. Podświetlenie panelu może pozostać włączone — pokazując słaby blask — ale nie pojawiają się żadne znaki ani grafika, ponieważ moduł graficzny nie generuje wyjścia.

Czasami pojawia się częściowa awaria wyświetlacza: niektóre treści są renderowane, podczas gdy inne obszary ekranu pozostają puste. Te wzorce awarii pomagają odróżnić usterkę modułu graficznego od usterki panelu.

Instalacja i demontaż modułu graficznego

Główne płyty serii FANUC wykorzystują znormalizowaną metodę montażu modułów wtykanych. A20B-3300-0154 jest mocowany do głównej płyty za pomocą czterech klipsów dystansowych rozmieszczonych w rogach płyty. Aby zdemontować płytę, należy pociągnąć pazur każdego klipsa dystansowego na zewnątrz, aby zwolnić zatrzask, a następnie podnieść płytę z gniazda.

Ponowne włożenie wymaga wyrównania złącza płyty z gniazdem głównej płyty i naciśnięcia w dół, aż wszystkie cztery klipsy zatrzasną się.

Wyrównanie złącza jest kluczowe. Gniazdo jest wyprofilowane, aby zapobiec odwrotnemu włożeniu, ale płyta musi być wciśnięta w gniazdo do końca — częściowe połączenie powoduje zawodny kontakt, który może prowadzić do sporadycznych awarii wyświetlacza, nawet gdy sama płyta jest sprawna.

Po instalacji należy sprawdzić, czy wszystkie cztery dystanse są zatrzaśnięte przed zamknięciem jednostki podstawowej i przywróceniem zasilania.

A20B-3300-0154 jest specyficzny dla konfiguracji z 7,2-calowym panelem monochromatycznym. Firma FANUC wyprodukowała różne warianty modułów graficznych dla różnych typów wyświetlaczy — 9,5-calowe monochromatyczne, 9,5-calowe kolorowe, 10,4-calowe kolorowe. Moduły te nie są wymienne.

Prawidłowy moduł musi być dopasowany do panelu używanego w maszynie.

FAQ

P1: Ekran jest całkowicie ciemny, z wyjątkiem blasku podświetlenia. Alarmy CNC są normalne, a maszyna działa. Czy to jest A20B-3300-0154?

Ciemny ekran z aktywnym podświetleniem i normalnym działaniem CNC to charakterystyczny wzorzec awarii modułu graficznego.

Sam panel otrzymuje zasilanie (stąd podświetlenie), ale dane graficzne z płytki drukowanej wyświetlacza są nieobecne.

Najpierw sprawdź złącze między modułem graficznym a główną płytą — częściowo osadzone złącze powoduje dokładnie ten objaw.

Jeśli złącze jest potwierdzone jako osadzone, wymień moduł graficzny.

P2: Czy A20B-3300-0154 może być używany z 9,5-calowym monochromatycznym panelem wyświetlacza?

Nie. A20B-3300-0154 jest dopasowany do konfiguracji z 7,2-calowym monochromatycznym panelem LCD STN. Monochromatyczna konfiguracja 9,5-calowa firmy FANUC wykorzystuje inny wariant modułu graficznego.

Format sygnału, czasowanie i rozkład pinów złącza są dopasowane do konkretnego typu wyświetlacza.

Instalacja niewłaściwego modułu graficznego dla danego typu panelu powoduje brak wyjścia wyświetlacza lub nieprawidłowe wyjście wyświetlacza.

P3: Grafika ścieżki narzędzia na ekranie sprawdzania programu wygląda na zniekształconą — proste linie są podzielone na punkty, a reprezentacja łuku jest fragmentaryczna. Co to powoduje?

Błędy renderowania grafiki — popękane linie, fragmentaryczne łuki, uszkodzone znaki — wskazują na awarię obwodów przetwarzania modułu graficznego.

Moduł generuje wyjście, ale wyjście jest nieprawidłowe.

Jest to odmienne od całkowitej utraty wyświetlania. Te błędy renderowania zazwyczaj nasilają się z czasem, gdy układy ASIC lub pamięci procesora graficznego ulegają degradacji.

Wymiana modułu jest odpowiednią reakcją.

P4: Po wymianie A20B-3300-0154 ekran jest biały bez żadnej zawartości. CNC działa normalnie. Co należy sprawdzić?

Biały ekran po wymianie modułu zazwyczaj wskazuje na złącze, które nie jest w pełni osadzone, lub moduł, który nie jest prawidłowo dopasowany do panelu.

Potwierdź, że numer części wymiennej płyty dokładnie odpowiada usuniętej płycie.

Sprawdź, czy złącze jest wciśnięte do końca. Jeśli numer części jest zgodny, a złącze jest prawidłowe, wykonaj cykl zasilania CNC, aby umożliwić ponowną inicjalizację systemu wyświetlania.

P5: A20B-3300-0154 został wymieniony, ale wyświetlacz okazjonalnie gaśnie na kilka sekund, po czym odzyskuje sprawność. Panel jednostki został również niedawno wymieniony. Co może powodować to sporadyczne wyłączanie?

Sporadyczne wyłączanie po wymianie zarówno płyty, jak i panelu wskazuje na kabel sygnałowy wyświetlacza między jednostką podstawową a panelem.

Jeśli ten kabel został naruszony podczas którejkolwiek z wymian i nie został w pełni osadzony, sporadyczny kontakt powoduje opisany objaw.

Sprawdź złącza kabla wyświetlacza po obu stronach.

Dokładnie je zabezpiecz. Jeśli sporadyczne wyłączanie utrzymuje się przy potwierdzonych połączeniach kablowych, sam kabel mógł ulec uszkodzeniu i wymaga wymiany.
