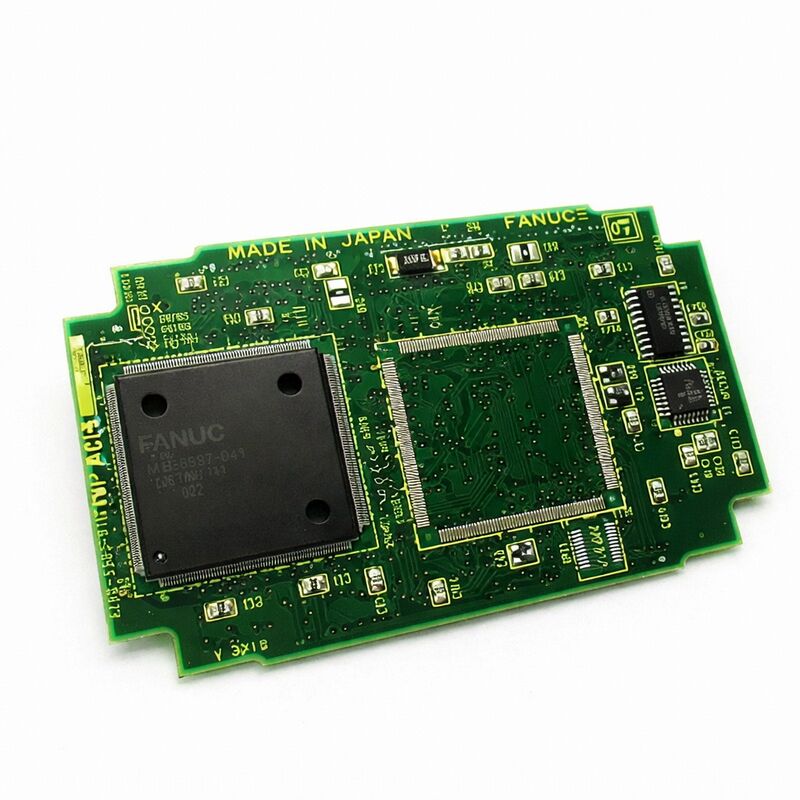

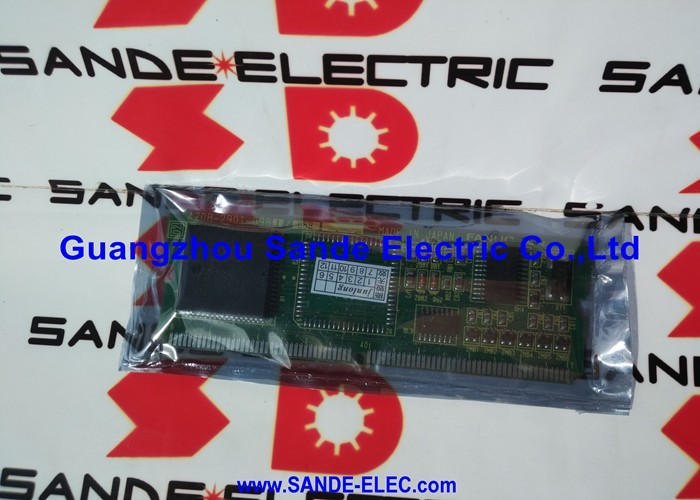

1 PC Nowy Fanuc A20B-3300-0161 Płyty PCB A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 ∙ CRT Moduł sterowania ekranem ∙ A20B-3300 Series, CNC Operator Panel Display PCB, A350-3300-T166, Japonia

Przegląd

W sprawieFANUC A20B-3300-0161jest modułem sterującym wyświetlaczem CRT Link, płytą, która znajduje się na styku pomiędzy światem przetwarzania CNC a światem wizualnym operatora.

Każda wartość parametru, linia programu, przesunięcie narzędzia, komunikat alarmowy, wyświetlenie współrzędnych,i ekran graficzny, który pojawia się na panelu operatora FANUC CNC przechodzi przez ten moduł przed dotarciem do ekranuBez prawidłowego działania operator jest praktycznie ślepy na stan CNC, co w zależności od rodzaju maszyny i działaniamoże wynosić od niedogodności do awarii, która powoduje przerwanie produkcji.

Oznaczenie "CRT Link" w oficjalnym opisie odzwierciedla architekturę płyty.A20B-3300-0161 przyjmuje dane wyświetlania z głównego procesora poprzez wewnętrzne połączenie przycisku (interfejs łącza CRT) i obsługuje cały czas, generowanie sygnału wideo i odświeżanie wyświetlacza na własnych obwodach.

Oddzielenie to ma wartość funkcjonalną: odświeżanie wyświetlacza musi odbywać się nieprzerwanie i w precyzyjnych odstępach czasu, aby utrzymać stabilny poziomzdjęcie bez migotania, ale te wymagania dotyczące czasu są sprzeczne z wymaganiami własnego cyklu sterowania CNC.

Dedykowany moduł wyświetlania rozwiązuje ten konflikt, dając funkcji wyświetlania własne zasoby przetwarzania.

Rodzina A20B-3300 obejmuje gamę modułów wyświetlaczy FANUC w wielu pokoleniach CNC i typach wyświetlaczy.monochromatyczne w porównaniu z kolorowym, różnych rozmiarów ekranu (7,2 cala, 9,5 cala, 10,4 cala), możliwości graficzne tylko dla znaków i wyposażone w Ethernet w porównaniu z nie-Ethernetem.

A20B-3300-0161 jest specyficznym wariantem w tym zakresie, rozpoznawalnym po odniesieniu krzyżowym A350-3300-T166, które znajduje się również w dokumentacji części FANUC.

Główne specyfikacje

Co w rzeczywistości robi A20B-3300-0161? Łańcuch sygnału wyświetlania

Droga z danych CNC do tego, co wyświetlane jest na ekranie, obejmuje kilka etapów przetwarzania, które obsługuje A20B-3300-0161:

Generacja znaków:Gdy CNC musi wyświetlić numer parametru, wartość współrzędnych, komunikat alarmowy lub wiersz programu, wysyła kody znaków (ASCII lub podobne) do modułu wyświetlania.Moduł zawiera generator znaków ROM, który mapuje te kody do wzorców pikseli.

Każdy alfanumeryczny znak i symbol pojawiający się na ekranie CNC z wyświetlaniem znaków jest odwzorowywany przez ten obwód generowania znaków w module wyświetlania.

Wyświetlanie graficzne (dla modułów wyświetlaczy zdolnych do wykonywania grafiki):W przypadku bardziej zaawansowanych wariantów wyświetlacza obsługujących funkcje graficzne ̇ symulacja ścieżki narzędzia, wyświetlanie fal,Graficzne reprezentacje 3D .

Przetwarzanie graficzne zużyłoby znaczną przepustowość głównego procesora, jeśli nie byłoby rozładowane na moduł wyświetlania.

Wyświetlanie czasu i synchronizacji:Wyświetlacze CRT (i ich następcy LCD) wymagają precyzyjnych sygnałów synchronizacji poziomej i pionowej w celu utrzymania stabilnego obrazu.

Moduł wyświetlania generuje te sygnały czasowe i zapewnia zsynchronizację wyjścia danych wideo z nimi, tworząc stabilny,prawidłowo układany obraz niezależnie od tego, co robi główny procesor CNC.

Wyjście sygnału wideo:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.

Utrata modułu wyświetlania

Niewydolność A20B-3300-0161 przedstawia się w sposób, który jest natychmiast oczywisty, ale czasami mylący w swoich implikacjach:

Blank screen:Światło wsteczne wyświetlacza (jeśli LCD) lub wysoko napięcia rurki (jeśli CRT) jest aktywne - można to wykryć przez słaby blask lub ciepło - ale na ekranie nic nie pojawia się.

To oznacza, że sprzęt wyświetlacza jest zasilany, ale nie otrzymuje ważnego sygnału wideo.

Wyświetlacz zniekształcony lub zamrożony:Postacie pojawiają się w losowych pozycjach, bloki ekranu pokazują nonsensowne wzory, lub wyświetlacz jest zamrożony na jednym obrazie, podczas gdy CNC normalnie reaguje na dane wejściowe (można usłyszeć wrot,osi w ruchu, itp.).

To sugeruje, że moduł wyświetlacza jest częściowo funkcjonalny, ale jego obwody wewnętrzne mają awarię powodującą nieprawidłowy wyjście.

Częściowe uszkodzenie wyświetlacza:Niektóre obszary ekranu są poprawne (na przykład etykiety softkey na dole), podczas gdy inne obszary wyświetlają przeszywane dane,lub określony typ wyświetlacza (graficzny) jest uszkodzony, podczas gdy wyświetlacze znaków są poprawne.

Jest to użyteczny wskaźnik diagnostyczny: uszkodzenie wyświetlacza graficznego przy prawidłowym wyświetleniu znaków sugeruje usterkę w układach przetwarzania graficznego modułu,nie jest generowanie znaków lub podstawowe wyjście wideo.

Wyświetla się normalnie na niektórych ekranach, puste na innych:Jeśli podstawowe ekrany stanu CNC są wyświetlane prawidłowo, ale przejście na ekran graficznego ścieżki narzędzi powoduje, że wyświetlacz zostaje pusty, część graficzna modułu wyświetlania jest podejrzana.

Co nie zmienia się po zastąpieniu A20B-3300-0161

Punkt krytyczny dla planowania konserwacji: moduł sterowania wyświetlaczem nie przechowuje żadnych danych CNC.bez przesunięć narzędzi Jest to procesor wyświetlający bez stanu.

Jedyną czynnością po wymianie jest weryfikacja, czy ekran wyświetla się prawidłowo w różnych typach ekranów CNC.

To różni się od wymiany głównej płyty procesora lub modułu SRAM, w których obowiązkowe są kompleksowe procedury tworzenia kopii zapasowych i przywracania danych.

Wymiana modułu wyświetlacza jest jedną z najczystszych operacji naprawczych w obsłudze FANUC CNC ∙ wymiana płyty, uruchomienie, potwierdzenie, że wyświetlacz działa.

Częste pytania

P1: Oś CNC i wrot pracują normalnie, ale ekran jest pusty. Czy to potwierdza, że A20B-3300-0161 nie działa?

Blank ekran z funkcjonalnymi osiami CNC i wrotkiem jest silnie wskazujący na awarię modułu wyświetlania , ale potwierdź to, sprawdzając najpierw własne zasilanie i kabel urządzenia wyświetlania.

Jednostka wyświetlania (LCD/CRT) posiada własne połączenia zasilania; jeśli nie ma zasilania jednostki wyświetlania, ekran będzie ciemny niezależnie od stanu modułu wyświetlania.

Jeżeli jednostka wyświetlania jest podłączona (oświetlenie tylne włączone, inwerter aktywny w przypadku LCD), ale nie pokazuje obrazu, następnym podejrzanym jest moduł wyświetlania.

Szybkie potwierdzenie polega na obserwacji, czy wskaźniki LED CNC na tablicy głównej wykazują normalny stan pracy.

P2: Czy A20B-3300-0161 można zastąpić sąsiednim wariantem A20B-3300-0162?

-0161 i -0162 to różne płyty w ramach rodziny modułów wyświetleniowych A20B-3300, które obsługują różne konfiguracje wyświetlaczy lub generacje CNC.

Nie można ich swobodnie wymieniać. Konkretny wymagany moduł jest określany przez główną płytę procesora, na której jest montowana, oraz jednostkę wyświetlającą podłączoną do systemu.

Należy zapoznać się z instrukcją obsługi urządzeń CNC lub dokładnie dopasować numer części do etykiety zainstalowanej płyty.Wykorzystanie nieprawidłowego wariantu spowoduje niefunkcjonalny wyświetlacz, nawet jeśli sama tablica jest zdrowa.

P3: Czy w przypadku wymiany modułu wyświetlania istnieje ryzyko dla danych CNC?

A20B-3300-0161 nie przechowuje danych dotyczących maszyny. Parametry, programy, drabina PMC i przesunięcia znajdują się w modułach SRAM i FROM na głównej karcie procesora,które nie są zakłócone przez wymianę modułu wyświetlacza.

Całkowicie wyłączyć CNC przed usunięciem lub zainstalowaniem modułu wyświetlania to jest zabezpieczenie ESD i zabezpieczenie bezpieczeństwa ale specjalnie do tej procedury nie jest wymagane żadne zapisy danych.

Pytanie 4: Co oznacza wyświetlenie niektórych poprawnych treści (tłuszcze miękkie, nagłówki stron), ale inne części są pomieszane?

Częściowe uszkodzenie wyświetlacza z pewnymi prawidłowymi treściami zwykle wskazuje raczej na awarię w określonej podsekcji obwodu modułu wyświetlania niż na całkowitą awarię.

Jeśli etykiety softkey u dołu ekranu są poprawne, ale główny obszar danych jest zakodowany, generator znaków dla podstawowych elementów interfejsu użytkownika działa, ale układ wyświetlania danych jest wadliwy.

Jeśli ekrany znaków (parametr, przesunięcie, program) są poprawne, ale ekran graficzny (drogę narzędzia, kształt fali) jest uszkodzony, podsekcja graficznego renderowania zawiodła.

Objawy te potwierdzają, że moduł wyświetlania jest źródłem usterki i pomagają ośrodkom naprawczym zdiagnozować, który konkretny obwód należy rozwiązać.

P5: Jak należy postępować z A20B-3300-0161 podczas przechowywania i transportu, aby zapobiec uszkodzeniu?

Płyty muszą być przechowywane w antystatycznym worku przez cały czas, gdy nie są zainstalowane zarówno w celu przechowywania, jak i w trakcie transportu.

Należy unikać ekstremalnych temperatur: przechowywanie w temperaturze poniżej -20°C lub powyżej +60°C zagraża uszkodzeniu półprzewodników i naprężeniu stawów lutowniczych z powodu cyklu termicznego.

Płyty nie powinny być umieszczane z twarzą w dół na twardych powierzchniach (szkody składników), ułożone z innymi płytami bez antystatycznej pianki między nimi (szkody kontaktowe i ESD),lub wysyłane w zwykłych pudełkach kartonowych bez opakowania antystatycznego (zbieranie ładunku statycznego podczas transportu).

Przystosowana do tego potrzeba torba antystatyczna w sztywnym pudełku kartonowym z podkładką piankową po wszystkich stronach jest minimalnym dopuszczalnym pakietem wysyłki.
