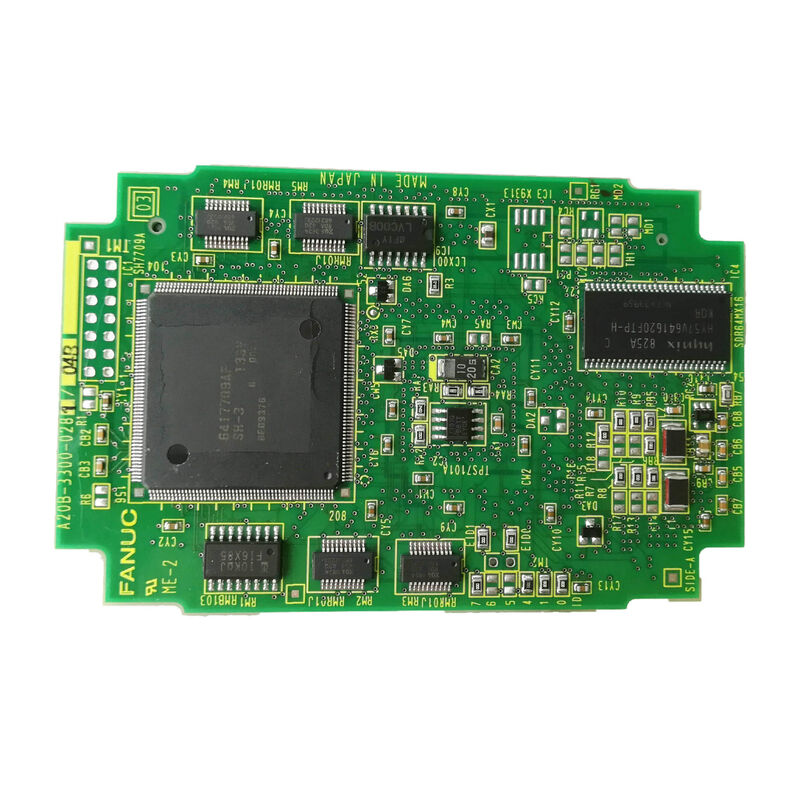

FANUC A20B-3300-0225 | Płyta sterująca CNC — Seria A20B-3300, pochodzenie Japonia

Numer części: A20B-3300-0225

Producent: FANUC Corporation (Japonia)

Typ produktu: Płyta sterująca (PCB)

Seria płyt: A20B-3300

Zastosowanie: Systemy sterowania CNC i automatyki przemysłowej FANUC

Przegląd

A20B-3300-0225 to płyta sterująca z serii A20B-3300 firmy FANUC. Rodzina produktów A20B-3300 obejmuje szereg wysokowydajnych płyt PCB stosowanych w platformach sterowników CNC i robotów FANUC — w tym moduły sterowania serwo, karty przetwarzania CPU, płyty sterowania graficznego i obwody interfejsu osi.

Płyty te reprezentują podejście FANUC do architektury modułowej: każda płyta wykonuje zdefiniowaną funkcję, jest podłączana do płyty głównej lub płyty bazowej sterownika i może być niezależnie wymieniana w razie potrzeby.

Płyty serii A20B-3300 należą do generacji powiązanej z platformami sterowników FANUC serii i-series oraz nowszymi.

Zawierają one architektury przetwarzania i magistrale komunikacyjne, które charakteryzują dojrzałą inżynierię CNC firmy FANUC: przetwarzanie serwo oparte na DSP, szybkie magistrale wewnętrzne i kompaktową konstrukcję z montażem powierzchniowym, która pozwala na gęste upakowanie funkcji na małej powierzchni płyty. A20B-3300-0225 wnosi tę samą filozofię inżynieryjną do swojej specyficznej funkcji w hierarchii sterownika.

FANUC produkuje płyty serii A20B-3300 w Japonii.

Są one zaprojektowane do ciągłej pracy w środowiskach przemysłowych — radząc sobie ze zmianami temperatury, wibracjami i zakłóceniami elektrycznymi generowanymi przez obrabiarkę lub szafę robota.

Nie są to elektronika konsumencka; komponenty i konstrukcja PCB są określone dla cykli pracy i środowisk automatyki przemysłowej.

Kluczowe specyfikacje

Seria A20B-3300 w architekturze FANUC

FANUC buduje swoje sterowniki CNC i robotów w oparciu o filozofię modułowych płyt.

Główna płyta CPU stanowi podstawę konstrukcyjną i elektryczną — zawiera moduł procesora i zapewnia złącza oraz gniazda dla wszystkich innych płyt.

Seria A20B-3300 zajmuje warstwę funkcjonalną modułów rozszerzeń, które definiują możliwości sterownika.

Zdolność serwo sterownika — liczba sterowanych osi, używana architektura magistrali serwo, szybkość aktualizacji pętli serwo — jest określana przez moduł sterowania serwo podłączony do płyty głównej.

Jakość grafiki interfejsu operatora jest określana przez moduł graficzny.

Opcje komunikacji, takie jak Ethernet, HSSB i interfejsy magistrali polowych, pochodzą z dedykowanych płyt w tej samej architekturze modułowej.

Seria A20B-3300 obejmuje wszystkie te typy funkcjonalne.

Wariant -0225 służy swojej specyficznej funkcji w tym systemie modułowym. Jego pozycja w sterowniku definiuje jego działanie.

Gdy ta płyta ulegnie awarii, traci się specyficzną funkcję, którą zapewnia — a ponieważ architektura FANUC jest modułowa, wymiana tylko tej płyty jest prawidłową reakcją serwisową.

Konserwacja modułowych płyt — dlaczego jest ważna

Podejście modułowe do projektowania sterowników CNC i robotów było świadomą decyzją inżynieryjną firmy FANUC i ma znaczące implikacje serwisowe. Zanim projekty modułowe stały się standardem, awaria dowolnej części elektroniki sterownika mogła oznaczać konieczność wymiany całego zespołu sterownika.

Podejście modułowe to zmieniło: zidentyfikuj wadliwą płytę, wymień tylko tę płytę, a system wróci do pracy.

Ta filozofia wymaga, aby zamienne płyty były dostępne na rynku.

Nowe płyty od FANUC są czasami dostępne za pośrednictwem autoryzowanych kanałów dla bieżących produktów.

Dla płyt, które zostały wycofane z produkcji lub dla których czas realizacji zamówienia od FANUC jest długi, łańcuch dostaw wtórnego rynku — przetestowane zapasy nadwyżkowe, profesjonalnie odnowione płyty i usługi naprawcze — utrzymuje operacje przemysłowe w ruchu bez przedłużonych przestojów.

A20B-3300-0225 jest wspierana przez ten łańcuch dostaw. Niezależnie od tego, czy wymagana płyta jest nową nadwyżką, odnowioną czy naprawioną, architektura modułowa oznacza, że można ją wymienić bez wpływu na żaden inny komponent sterownika.

Obsługa i instalacja

Płyty serii A20B-3300 wykorzystują konstrukcję z montażem powierzchniowym. Komponenty są kompaktowe, precyzyjnie rozmieszczone i wrażliwe na wyładowania elektrostatyczne.

Obsługuj za pomocą opaski antystatycznej i pracuj na uziemionej powierzchni.

Chwytaj płytę za krawędzie i unikaj dotykania powierzchni komponentów lub pinów złączy.

Płyty te instaluje się poprzez podłączenie do zdefiniowanych gniazd na płycie głównej lub płycie bazowej sterownika.

Orientacja płyty jest zazwyczaj określana przez geometrię złącza — płytę można włożyć tylko prawidłowo. Nigdy nie wciskaj płyty na siłę do gniazda; opór podczas wkładania zazwyczaj oznacza niewspółosiowość, a nie inny wariant płyty.

Po instalacji, przed przywróceniem zasilania, upewnij się, że wszystkie złącza są w pełni osadzone. Sprawdź, czy żadne podpory ani inne komponenty nie zostały przesunięte.

Następnie włącz zasilanie i przetestuj funkcję systemu w obszarze obsługiwanym przez tę płytę.

Często zadawane pytania

P1: Sterownik wyświetla alarm związany z funkcją zapewnianą przez tę płytę. Czy może to być problem ze złączem, a nie awaria płyty?

Tak. Problemy ze złączami są jedną z najczęstszych przyczyn alarmów związanych z płytami.

Zanim stwierdzisz, że płyta uległa awarii, ostrożnie ją wyjmij, sprawdź piny złącza i styki gniazda pod kątem uszkodzeń lub zanieczyszczeń, ponownie osadź mocno i przetestuj ponownie.

Wibracje z czasem mogą poluzować złącza płyt.

Częściowe połączenie złącza powoduje okresową lub całkowitą utratę funkcji płyty.

P2: Jak potwierdzić prawidłowy wariant A20B-3300 przed zakupem zamiennika?

Odczytaj numer części z etykiety zainstalowanej płyty. Seria A20B-3300 zawiera wiele wariantów — różne sufiksy wykonują różne funkcje.

Pełny sufiks (w tym przypadku -0225) jest ostatecznym identyfikatorem.

Nie zastępuj innego wariantu zbliżonego do -0225 bez potwierdzonych informacji o kompatybilności. Numer części na etykiecie jest jedynym wiarygodnym źródłem.

P3: Płyta została wymieniona, ale ten sam alarm powrócił po kilku dniach. Co może być przyczyną powtarzających się awarii?

Powtarzające się awarie płyty sugerują warunki środowiskowe uszkadzające płytę, a nie wadę produktu.

Częste przyczyny obejmują przejściowe przepięcia zasilania na szynie zasilającej płyty, przedostawanie się zanieczyszczeń chłodziwa do szafy sterownika lub długotrwałe przegrzewanie.

Przed zainstalowaniem kolejnego zamiennika należy zbadać jakość napięcia zasilania oraz warunki termiczne i zanieczyszczenia w szafie.

P4: Czy przed wymianą tej płyty wymagane jest tworzenie kopii zapasowej danych?

Czy kopia zapasowa danych jest konieczna, zależy od specyficznej funkcji płyty.

Płyty, które nie zawierają trwałej pamięci — pasywne płyty interfejsu, moduły sterowania serwo — nie przechowują danych, a ich wymiana nie ma wpływu na dane.

Płyty przechowujące dane konfiguracyjne lub oprogramowanie układowe wymagałyby procedury przywracania.

Jako ogólną praktykę, zawsze wykonaj pełną kopię zapasową danych CNC przed jakąkolwiek pracą konserwacyjną przy sterowniku.

P5: Płyta wykazuje widoczne przebarwienia, ale bez oczywistych uszkodzeń fizycznych. Czy można ją bezpiecznie nadal używać?

Przebarwienia na PCB zazwyczaj wskazują na poprzednie zdarzenie termiczne — przegrzanie komponentu, przepięcie napięcia lub zwarcie, które spowodowało lokalne nagrzewanie się.

Przebarwienie samo w sobie znajduje się na podłożu PCB i nie zawsze oznacza, że płyta uległa awarii, ale wskazuje, że wystąpiło zdarzenie naprężeniowe.

Należy dokładnie sprawdzić dotknięty obszar i wszelkie pobliskie komponenty.

Płytę z przebarwieniami należy traktować jako podejrzaną i wymienić, jeśli niezawodność jest krytyczna.
