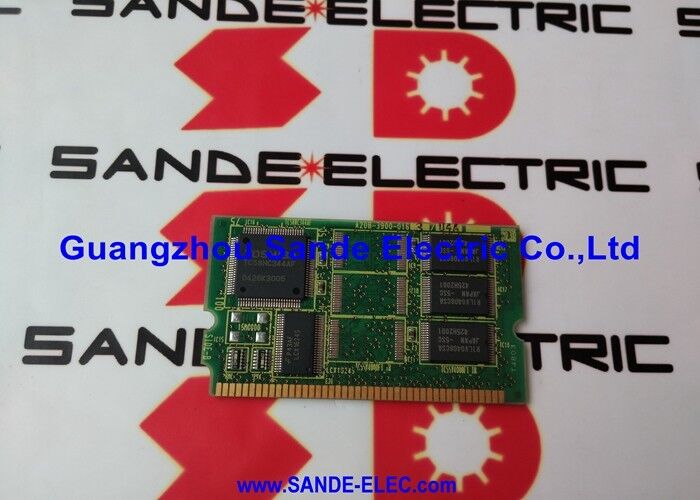

FANUC CPL SERVO CARD A20B-3300-0240 A20B33000240 A2OB-33OO-O24O

FANUC A20B-3300-0240∙ 8-osiowy moduł sterowania serwo FSSB serii i-B ∙ Serii 16i / 18i / 21i / 0i CNC

Numer części:A20B-3300-0240

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł serwo sterowania FSSB 8-osiowy wtykowy płytka PCB serii i-B

Pojemność osi:Do 8 osi

Interfejs:FSSB (Fiber-optic Serial Servo Bus)

Osiem osi, jedna deska z wtyczką

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPUUżywa FSSB (Fiber-optic Serial Servo Bus) do komunikowania się z wzmacniaczami serwo w czasie rzeczywistym,przesyłanie poleceń prędkości i pozycji do napędów i otrzymywanie informacji zwrotnych kodera w każdym cyklu sterowania.

Seria A20B-3300 obejmuje moduły serwokompresowe do sterowników CNC serii i-B (16i-B, 18i-B, 21i-B). Każda płyta zarządza komunikacją osi serwokompresowej za pośrednictwem jednego lub więcej kanałów światłowodowych FSSB,o liczbie osi i kanałów FSSB różniących się w zależności od typu modułu. A20B-3300-0240 obsługuje do 8 osi, co stanowi najwyższą liczbę osi w standardowym zakresie jednorazowych płyt dla tej generacji CNC.

W ramach rodziny A20B-3300 sąsiednie numery części odnoszą się do różnych konfiguracji liczby osi:

Odpowiedni moduł dla określonego CNC zależy od skonfigurowanej liczby osi i od tego, czy wymagane jest sterowanie serwo HRV (High Response Vector).Przed zamówieniem nowego urządzenia należy potwierdzić numer części zainstalowanej płyty na własnej etykiecie.

FSSB i architektura i-B

FSSB zastąpiła równoległe okablowanie PWM wcześniejszych generacji napędów FANUC pojedynczym łańcuchem kabli światłowodowych łączącym CNC z jego wzmacniaczami serwo.Każdy kanał FSSB z A20B-3300-0240 łączy się z łańcuchem wzmacniaczy serwoPołączenie światłowodowe zapewnia odporność na hałas w środowisku o wysokiej interferencji elektromagnetycznej wewnątrz szafy maszyny CNC.

Moduł podłącza się do głównej płyty procesora serii i-B wraz z modułem procesora CPU, modułami pamięci DIMM (FROM i SRAM) i modułem wyświetlania grafiki.Razem te płyty plug-in tworzą kompletny sterownik CNC. A20B-3300-0240 nie posiada parametrów CNC. Wszystkie konfiguracje osi i parametry serwo znajdują się w modułach SRAM i pamięci baterii CNC.

Główne specyfikacje

Częste pytania

P1: Alarmy FSSB pojawiają się na wielu ośach jednocześnie po ponownym uruchomieniu tego modułu.

Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptom. Wyjąć moduł całkowicie, sprawdzić łącznik na zgięte lub skażone szpilki, ponownie mocno, i ponownie przetestować.sprawdzać połączenia kabli światłowodowych FSSB w portach optycznych modułu pod kątem zanieczyszczenia lub uszkodzenia.

P2: Czy A20B-3300-0240 (8-osiowy) może pracować w CNC, który używa tylko 6 osi?

Tak, moduł obsługuje do 8 osi, ale nie wymaga przypisania wszystkich ośmiu.dwie niewykorzystane pozycje osi FSSB pozostają po prostu nieprzydzielone w tabeli parametrów osi CNCModuł działa normalnie z liczbą osi mniejszą niż maksymalna.

P3: Czy wymiana tego modułu wymaga ponownego wprowadzenia parametrów?

A20B-3300-0240 nie posiada parametrów CNC. Wszystkie parametry osi serwo znajdują się w pamięci SRAM i FROM CNC.CNC odczytuje swoje parametry normalnie przy uruchomieniu. W przypadku wymiany modułu podobnego na podobny nie jest wymagane ponowne wprowadzanie parametrów, pod warunkiem że oryginalna zawartość SRAM jest nietknięta.

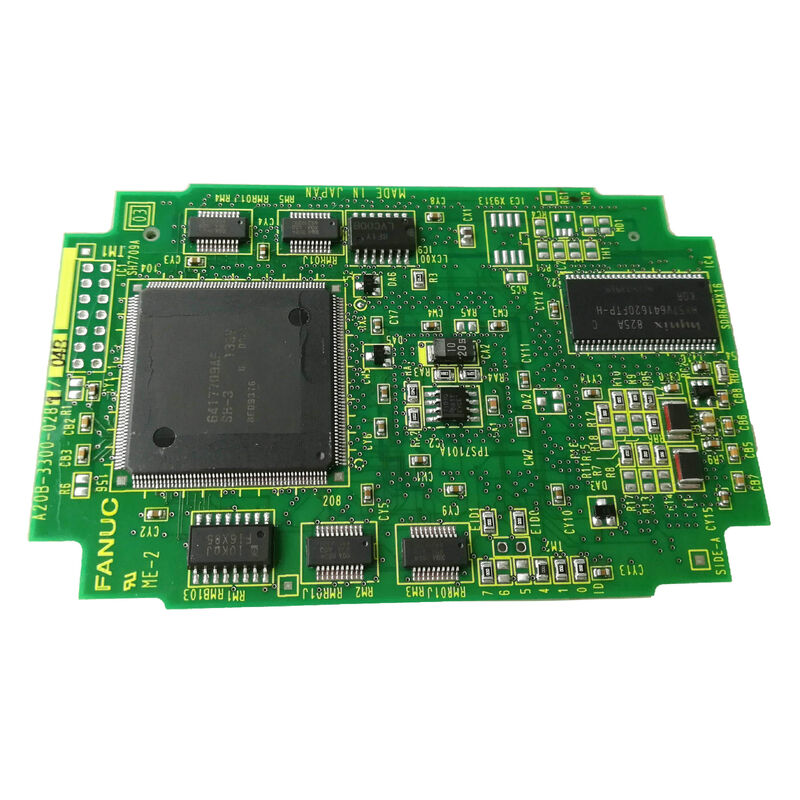

P4: Jaka jest różnica między standardem A20B-3300-0240 a wariantem HRV A20B-3300-0248?

A20B-3300-0248 jest wariantem HRV (High Response Vector),który obsługuje wyższą częstotliwość aktualizacji pętli serwo dla bardziej elastycznego sterowania ośmiąObie są podłączone do tej samej głównej płyty CPU serii IB.Właściwy wariant jest określony przez konfigurację serwo oprogramowania CNC HRV sterowanie wymaga modułu HRV i dopasowania serwo oprogramowania parametrów.

P5: Skąd pochodzi A20B-3300-0240?

Rynek części zamiennych FANUC CNC posiada zapasy zamienne i nadwyżkowe serwomodułów serii A20B-3300.Zarówno 0240 jak i blisko spokrewnione z nim warianty są aktywnie sprzedawane ze względu na dużą liczbę maszyn 16i/18i/21i nadal produkowanych.. Potwierdź dokładny sufiks (0240) na etykiecie zainstalowanego modułu.Przed przyjęciem dowolnej jednostki wymiany należy zwrócić się o przeprowadzenie badania funkcjonalnego na zgodnym zestawie badawczym CNC.
