A16B-2200-0840 Płytka drukowana Fanuc A16B22000840 AI6B-22OO-O84O

FANUC A16B-2200-0840 | Główny procesor A PCB — kontroler robota RJ / MC68020 / 4 MB SRAM / 2 MB Flash / wycofane

Inteligentny rdzeń kontrolera robota RJ

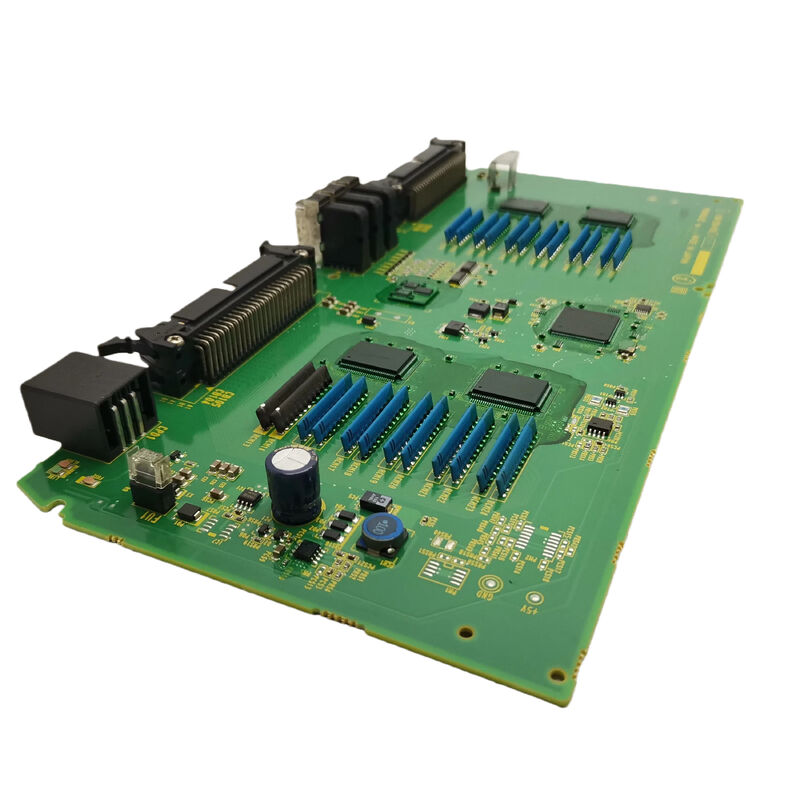

A16B-2200-0840 to główna płytka CPU A dla sterownika robota RJ firmy FANUC — generacji, która poprzedzała serie R-J2 i R-J3 w linii robotyki FANUC. Na tej płycie znajduje się procesor Motorola MC68020 20 MHz, o tej samej 32-bitowej architekturze, która napędzała sterowniki automatyki przemysłowej na przełomie lat 80. i 90. XX wieku. Zasilana bateryjnie pamięć SRAM o pojemności 4 MB przechowuje dane systemu robota, logikę drabinkową i pliki programów podczas wyłączania zasilania; pamięć flash o pojemności 2 MB zawiera podstawowe oprogramowanie sprzętowe systemu.

Płyta obsługuje standardowe konfiguracje RJ od 2 do 8 osi robota, obejmując zakres od prostych 3-osiowych pozycjonerów do pełnych 6-osiowych robotów przegubowych oraz systemów 7- lub 8-osiowych z osiami pomocniczymi. Konkretna konfiguracja osi w trakcie eksploatacji jest określana przez typ robota i zainstalowane karty sterujące osiami, a nie przez samą płytkę CPU A.

Oznaczenie „A” w głównym procesorze A odróżnia tę płytę od sąsiednich wariantów z rodziny A16B-2200 — głównego procesora B (A16B-2200-0841) i głównego procesora D (A16B-2200-0843). Każdy przyrostek literowy identyfikuje płytkę z określoną różnicą w konfiguracji. Przed złożeniem zamówienia potwierdź „A” na etykiecie zainstalowanej płytki.

Kluczowe dane techniczne

Po wymianie — wymagane pełne przeładowanie

Wymiana A16B-2200-0840 wymaga całkowitego przeładowania wszystkich parametrów i programów robota. Płyta zamienna jest dostarczana bez określonej konfiguracji maszyny — wszystkie nauczone programy, parametry systemu, ramy narzędzi, ramki użytkownika i konfiguracja we/wy muszą zostać przywrócone z kopii zapasowej.

Potwierdzona bieżąca kopia zapasowa nie jest opcjonalna — jest obowiązkowa przed jakąkolwiek wymianą głównej płyty procesora. Bez kopii zapasowej cała konfiguracja robota musi zostać odtworzona na podstawie dokumentacji i nauczona na nowo, co w przypadku robota produkcyjnego jest znaczącym przedsięwzięciem.

Bateria zapasowa SRAM zwykle znajduje się na samej płycie. Przed instalacją sprawdź stan baterii używanego lub odnowionego urządzenia.

Często zadawane pytania

P1: Co oznacza „Główny procesor A” i czym różni się od procesora B lub procesora D?

Przyrostki liter A, B, C, D w serii A16B-2200-0840/0841/0843 identyfikują różne wersje sprzętowe lub warianty konfiguracji głównej płyty procesora RJ. Każda litera identyfikuje płytkę dla określonej konfiguracji kontrolera RJ. Przed złożeniem zamówienia należy potwierdzić literę z etykiety zainstalowanej płytki — płytki nie są wymienne bez potwierdzenia konkretnego wariantu litery dla zainstalowanego sterownika.

P2: Czy po wymianie wszystkie programy robotów muszą zostać ponownie załadowane?

Tak. Płyta zastępcza nie zawiera żadnych danych specyficznych dla maszyny. Po instalacji należy przywrócić wszystkie programy robota, parametry systemu, ramy narzędzi/użytkowników i konfiguracje wejść/wyjść z kopii zapasowej. Przed rozpoczęciem wymiany niezbędna jest aktualna kopia zapasowa. Bez tego robot wymaga pełnego przeprogramowania.

Pytanie 3: Kontroler RJ wyświetla alarm płyty procesora. W jaki sposób potwierdzany jest błąd płyty CPU A?

Alarmy sterownika RJ, które podczas uruchamiania wpływają jednocześnie na wszystkie funkcje robota — szczególnie te, które uniemożliwiają kontrolerowi dokończenie sekwencji rozruchowej — wskazują na główną płytę procesora. Alarmy wpływające tylko na ruch, wejścia/wyjścia lub komunikację, podczas gdy w przeciwnym razie kontroler uruchamia się prawidłowo, są bardziej prawdopodobne w płytach peryferyjnych. Wymiana płyty procesora powinna być potwierdzona przez wyizolowanie usterki, a nie na podstawie pojedynczego kodu alarmu.

P4: Czy można użyć robota A16B-2200-0840 z innego robota RJ jako zamiennika?

Tak, pod warunkiem, że płyta ma ten sam przyrostek (CPU A = -0840), jej funkcjonalność zostanie potwierdzona przed wyjęciem z robota-dawcy, a kopia zapasowa robota zostanie użyta do przywrócenia konfiguracji maszyny docelowej. Sama płytka nie zawiera konfiguracji specyficznej dla maszyny — wszystkie dane muszą pochodzić z kopii zapasowej, a nie z ustawień robota-dawcy.

P5: Skąd pochodzi A16B-2200-0840 po zaprzestaniu produkcji?

Za pośrednictwem rynku części zamiennych kontrolerów robotów FANUC RJ — dealerów części do robotów przemysłowych, dostawców specjalistycznych napraw i wymiany elektroniki firmy FANUC oraz sprawdzonych źródeł nadwyżek. Usługi wymiany głównych płyt procesorowych RJ są dostępne za pośrednictwem wyspecjalizowanych firm serwisowych robotów FANUC. Potwierdź przyrostek -0840 i upewnij się, że płyta została przetestowana funkcjonalnie przed akceptacją.
