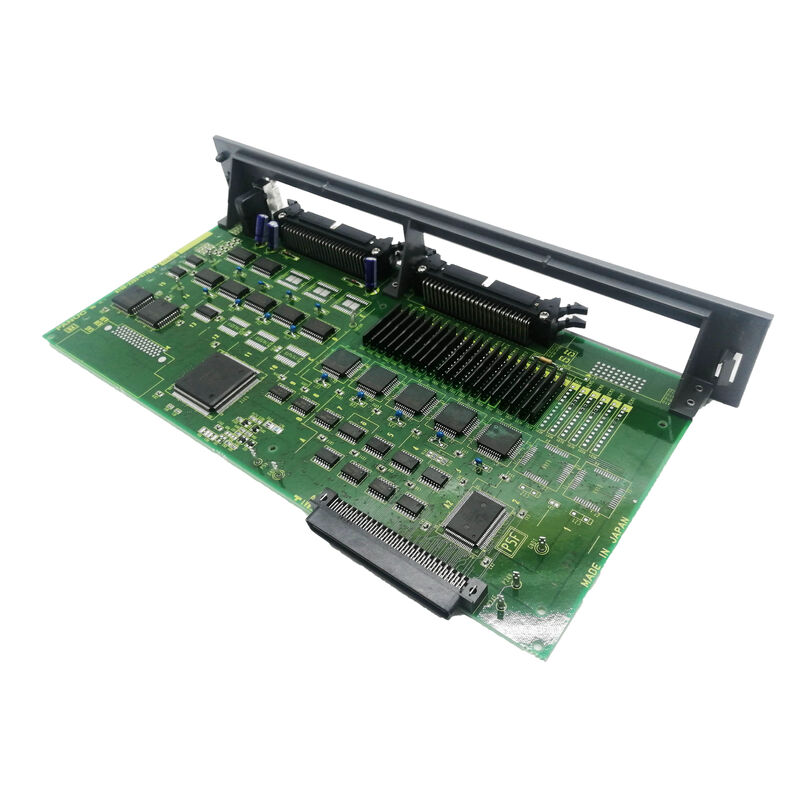

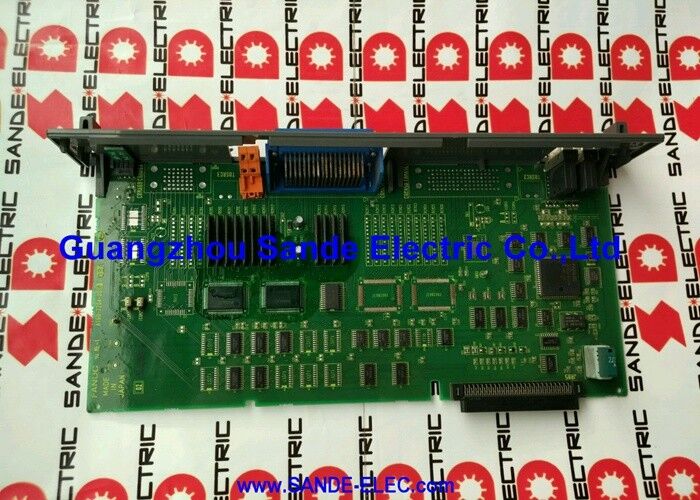

A16B-2200-0900 Płytka PCB Fanuc A16B22000900 AI6B-22OO-O9OO

A16B-2200-0900 | Płytka główna procesora FANUC serii 16-A — F-16M / F-16T / 4-osiowa / CRT / MDI / RS-232 / seria First-Wave 16

Seria 16-A — pierwsza fala nowoczesnych CNC firmy FANUC

CNC Electronics potwierdza: „Karta główna Fanuc A16B-2200-0900. Część pierwszej fali systemów sterowania 16, 18 i 21. Ten GŁÓWNY procesor jest jednym z wielu, które tworzą serię sterowania 16 Model A.”

Kluczowym kontekstem jest „pierwsza fala”. Seria 16-A była pierwszą generacją Modelu A firmy FANUC CNC serii 16 — początkowego sprzętu produkcyjnego, przed następującą po nim rewizją Modelu B. Maszyny te reprezentowały możliwości CNC firmy FANUC w momencie ich wprowadzenia: kompaktowe sterowanie wieloosiowe w architekturze zintegrowanej płyty głównej.

Litera „A” w 16-A oznacza generację sprzętu — pierwszy model platformy sprzętowej serii 16, obsługujący konfiguracje centrum obróbczego F-16M i centrum tokarskiego F-16T z jednej głównej płyty procesora.

Kluczowe dane techniczne

Co robi A16B-2200-0900

CNC Electronics szczegółowo opisuje kompletny zestaw funkcji:

Sterowanie serwomechanizmem 4-osiowym:Napędza do 4 osi serwo poprzez interfejs typu A lub typu B. Obydwa typy interfejsów łączą główny procesor z serwowzmacniaczami — typ A wykorzystuje analogowe polecenia prędkości; Typ B wykorzystuje szeregowy interfejs cyfrowy (wczesny prekursor FSSB).

Jedno wrzeciono:Zapewnia interfejs polecenia prędkości wrzeciona i sprzężenia zwrotnego dla jednego silnika wrzeciona.

Wyjście wyświetlacza CRT:Generuje sygnał wideo dla monitora CRT systemu CNC — ekranu operatora do wyświetlania programu, wprowadzania parametrów i diagnostyki.

Klawiatura MDI:Zarządza klawiaturą MDI do ręcznego wprowadzania danych — wprowadzania programów, zmian parametrów i ręcznych operacji jog.

Komunikacja RS-232C:Zapewnia kanały szeregowe RS-232C do przesyłania/pobierania programu pomiędzy CNC a komputerem PC oraz do „podawania kroplowego” (operacja DNC, podczas której program jest przesyłany strumieniowo z komputera PC podczas obróbki).

Sprzężenie zwrotne na skali liniowej:Oprócz 4 enkoderów serwomotorów, płyta obsługuje 4 wejścia skali liniowej — umożliwiając pomiar położenia bezpośrednio z prowadnic maszyny w celu uzyskania sprzężenia zwrotnego w pętli zamkniętej niezależnie od enkodera silnika.

Scenariusze zastosowań

16-A Awaria płyty głównej CNC:Centrum obróbcze FANUC serii 16-A traci funkcję CNC — brak wyświetlacza, brak sterowania osią. A16B-2200-0900 jest identyfikowany jako usterka płyty głównej. Wymiana przywraca pełną pracę CNC F-16M.

Konserwacja wymiany rdzenia:Linia produkcyjna obsługująca CNC serii 16-A uczestniczy w programie wymiany rdzeni MRO Electric — płyty A16B-2200-0900 są wymieniane na jednostki odnowione zgodnie z harmonogramem konserwacji ciągłej.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy konfiguracjami F-16M (obróbka skrawaniem) i F-16T (toczenie) na tej samej płycie A16B-2200-0900?

Osprzęt A16B-2200-0900 jest taki sam zarówno dla F-16M, jak i F-16T. Różnica polega na oprogramowaniu systemu CNC — moduły FROM załadowane oprogramowaniem centrum obróbczego (cykle G-kodu do frezowania) i oprogramowanie centrum tokarskiego (cykle G-kodu do toczenia). Moduły SMD i sprzęt płyty bazowej obsługują obie konfiguracje.

P2: Co oznacza „interfejs typu A lub typu B” dla 4 osi?

Typ A to analogowy interfejs polecenia prędkości — główny procesor wysyła napięcie analogowe ±10 V reprezentujące zadaną prędkość do wzmacniacza napędu każdej osi. Typ B to szeregowy interfejs cyfrowy — wczesna cyfrowa magistrala serwo FANUC wykorzystująca protokół szeregowy. O specyficznym typie interfejsu w danej maszynie decydują zainstalowane serwonapędy. Obie są technologiami interfejsów sprzed FSSB (przed światłowodem).

P3: Czy A16B-2200-0900 to to samo, co A16B-2202-0860 (główny procesor serii 18-B)?

Nr A16B-2200-0900 to główny procesor serii 16-A — starsza generacja sprzętu Model A dla platformy Series 16. A16B-2202-0860 to główny procesor serii 18-B — nowsza generacja Modelu B dla platformy Series 18. Różne serie sprzętu (A16B-2200 vs A16B-2202), różne generacje CNC (Model A vs Model B), niewymienne.

P4: Czy wymiana A16B-2200-0900 wymaga ponownego załadowania parametrów?

Parametry CNC znajdują się w modułach SRAM. Jeśli moduły SRAM są nienaruszone i przeniesione na płytę zastępczą, wszystkie parametry zostaną zachowane. W przypadku utraty danych SRAM należy przywrócić parametry z kopii zapasowej. Zawsze wykonaj kopię zapasową wszystkich parametrów przed jakąkolwiek konserwacją płyty głównej.
