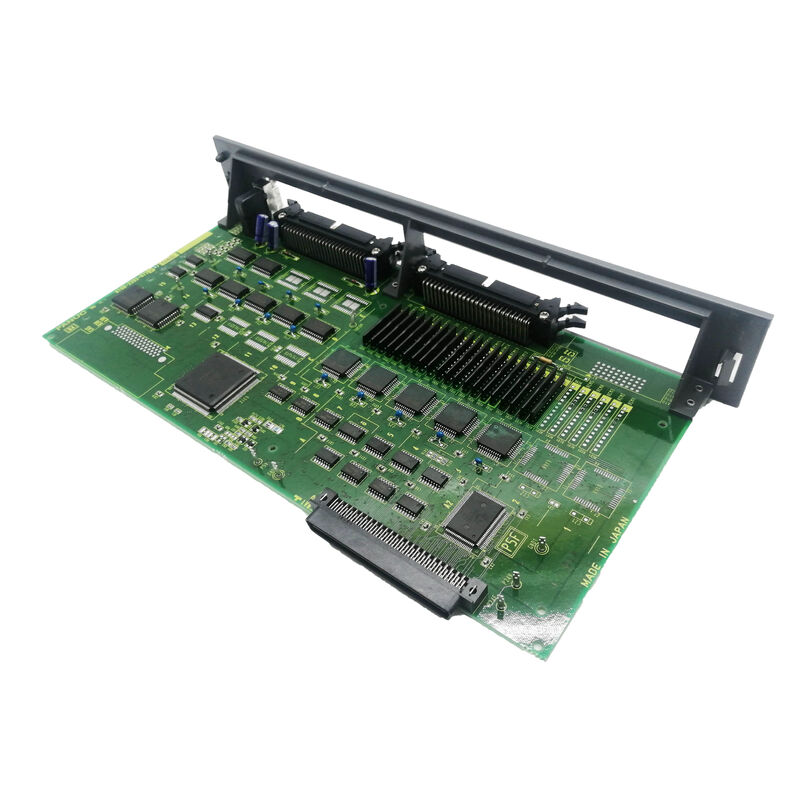

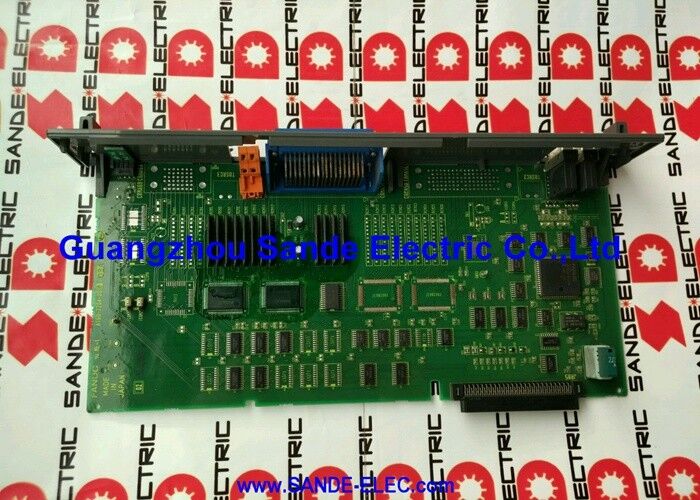

A16B-2200-0918 Płytka drukowana Fanuc A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 | Seria FANUC 16/18, opcja 1, karta graficzna i PCB bufora zdalnego — CRT Video / DNC / rozszerzona karta graficzna RAM / F16B

Dwie zaawansowane funkcje w jednej karcie opcjonalnej

A16B-2200-0918 łączy w sobie dwa znaczące rozszerzenia możliwości CNC w gnieździe Opcji 1:

Przetwarzanie wyświetlacza graficznego z rozszerzoną pamięcią RAM:„rozszerzona pamięć RAM procesora graficznego” na tej płycie. Ta rozszerzona pamięć umożliwia procesorowi graficznemu utrzymywanie treści wyświetlanych w wyższej rozdzielczości i bardziej złożonych stanów interfejsu graficznego – w tym graficznych wyświetlaczy kontroli ścieżki narzędzia – bez ograniczeń pamięciowych funkcji wyświetlania podstawowej płyty głównej.

Zdalna komunikacja buforowa:Remote Buffer to szybka technologia interfejsu DNC firmy FANUC. W przeciwieństwie do standardowego RS-232C DNC (który przesyła strumieniowo dane programu w czasie rzeczywistym przy niewielkich szybkościach transmisji), Remote Buffer zapewnia:

• Duży wbudowany bufor pamięci, który z dużą szybkością wstępnie ładuje dane programu z komputera hosta
• System CNC odczytuje dane z tego lokalnego bufora we własnym tempie — niezależnie od dostępności komputera hosta w czasie rzeczywistym
• Szybki interfejs eliminuje problemy z synchronizacją komunikacji, które mogą zakłócać obróbkę. Te dwie funkcje łącznie — ulepszona grafika i szybki DNC — rozwiązują dwa najczęstsze ograniczenia możliwości obrabiarek CNC serii 16/18 w wymagających środowiskach produkcyjnych.

Kluczowe dane techniczne

Zdalny bufor a standardowy RS-232C DNC

Rozróżnienie pomiędzy zdalnym buforem a standardowym RS-232C DNC jest praktyczne:

Standardowy RS-232C DNC (jak w A16B-2200-0910):Komputer główny wysyła bloki programu pojedynczo w trakcie ich wykonywania przez system CNC. Jeśli w komputerze występują jakiekolwiek opóźnienia w przetwarzaniu — spowodowane innymi zadaniami, opóźnieniem sieci lub obciążeniem oprogramowania — bufor bloków systemu CNC jest pusty. Powoduje to chwilowy spadek prędkości posuwu (słyszalna i widoczna przerwa w ruchu skrawania) znany jako „zacinanie się DNC”. W przypadku powierzchni precyzyjnych to zacinanie tworzy widoczne ślady.

Zdalny bufor:Host pobiera cały (lub dużą część) programu do pamięci bufora zdalnego w A16B-2200-0918 z dużą prędkością przed lub w trakcie obróbki. System CNC odczytuje dane ze swojego lokalnego bufora, w którym zawsze znajdują się dane, eliminując zależność taktowania komputera PC. Zacinanie się DNC zostało wyeliminowane. Precyzyjna obróbka przy pełnym zaprogramowanym posuwie, nawet przy bardzo długich programach, przebiega bez zakłóceń.

Scenariusze zastosowań

Precyzyjna obróbka matryc i form:Centrum obróbcze CNC serii 16-B do matryc i form wymaga dostarczenia przez DNC dużych plików ścieżek narzędzi (setki tysięcy bloków). Standardowy DNC powoduje niedopuszczalne ślady na powierzchni. Zdalny bufor A16B-2200-0918 zapewnia bezbłędne dostarczanie bloków bez zacinania się.

Usterka karty graficznej z awarią DNC:CNC serii 16/18 traci jednocześnie możliwość kontroli graficznej i komunikację DNC ze zdalnym buforem. Zidentyfikowano A16B-2200-0918. Wymiana przywraca obie funkcje.

Często zadawane pytania

P1: Jaka jest różnica między A16B-2200-0910 (grafika opcja 1 + RS-232) a A16B-2200-0918 (grafika opcja 1 + bufor zdalny)?

A16B-2200-0910 obsługuje wcześniejszą serię 16 (model F16), dodając grafikę i standardową komunikację RS-232C. A16B-2200-0918 obsługuje serię 16-B (model F16B), aktualizując komunikację z RS-232C na bufor zdalny — szybszy, buforowany interfejs DNC, który eliminuje problemy z synchronizacją DNC. Cytat A16B-2200-0918 w , odzwierciedlający zwiększone możliwości w porównaniu z podstawową kartą opcjonalną.

Pytanie 2: Czy wymiana rdzenia oznacza konieczność zwrotu wadliwej płyty?

Tak. „wymagana jest wymiana rdzenia” dla A16B-2200-0918. Dostarczona jest płyta zamienna, a uszkodzoną płytę należy zwrócić jako rdzeń. Kredyt walutowy obniża koszt netto. W odróżnieniu od zakupu standardowego, wymiana rdzenia nie jest opcjonalna – wadliwe urządzenie należy zgłosić.

P3: Jeśli A16B-2200-0918 ulegnie awarii, czy działanie DNC zostanie całkowicie zatrzymane?

Jeśli sprzęt bufora zdalnego ulegnie awarii, tryb DNC bufora zdalnego nie będzie już dostępny. System CNC może nadal obsługiwać standardową komunikację RS-232C przez inne porty. To, czy system CNC może nadal działać w zdegradowanym trybie DNC, zależy od konkretnej konfiguracji maszyny i tego, czy dostępne są alternatywne porty szeregowe dla DNC z zasilaniem kroplowym.

P4: Czy wymiana A16B-2200-0918 wymaga ponownego wprowadzenia jakichkolwiek parametrów komunikacyjnych DNC?

Parametry komunikacji (szybkość transmisji, bity stopu, parzystość, ustawienia bufora zdalnego) są przechowywane w głównym parametrze CNC SRAM, a nie na karcie opcji. Po zamontowaniu zamiennika A16B-2200-0918 istniejące parametry komunikacji zostaną automatycznie zastosowane ponownie. Przed powrotem do produkcji sprawdź komunikację DNC za pomocą transferu programu testowego.

P5: Czy A16B-2200-0918 jest również kompatybilny z maszynami FANUC serii 18?

kompatybilność z „systemami sterowania CNC FANUC serii 16/18”. Seria 16 i 18 ma tę samą architekturę kart opcjonalnych, a gniazdo Option 1 obsługuje te same karty na obu platformach. Oznaczenie „F16B” w wykazie odnosi się do rodziny platform generacji B 16/18.
