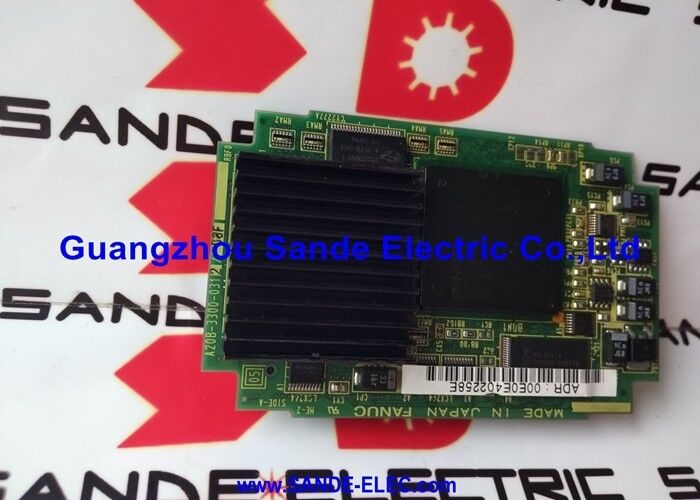

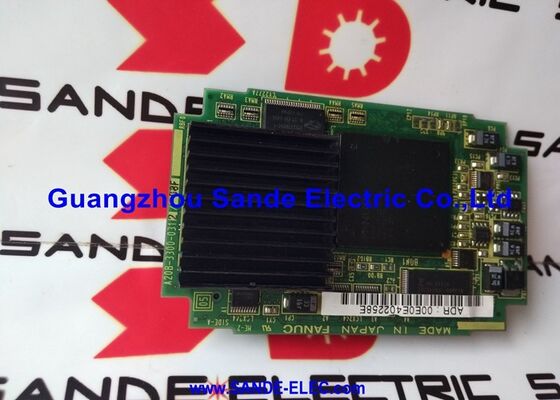

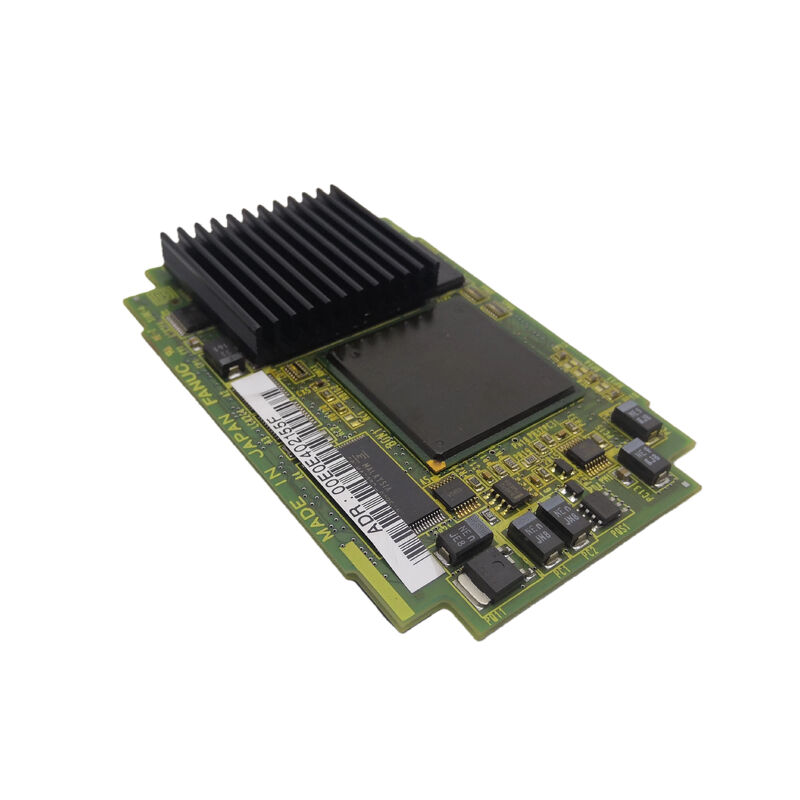

A20B-3300-0311 Płytka drukowana Fanuc A20B33000311 A2OB-33OO-O3II

A20B-3300-0311∙ Moduł procesora FANUC serii 16i-B i 18i-B

Serii 16i-B i 18i-B ️ Platforma z głębią

KFAS LLC potwierdza: "A20B-3300-0311 jest powszechnie stosowany w układach sterujących serii Fanuc 16iB, Fanuc 18iB".i platformy 21i-B .

A20B-3300-0311 to podstawowy moduł procesora Pentium dla platformy 16i-B/18i-B karta procesora, która uruchamia oprogramowanie systemu CNC z wbudowanej pamięci roboczej.Reprezentuje standardową konfigurację procesora, który ustanowił generację modułu CPU rodziny 031x dla tej platformy.

Kluczowe informacje o produkcie

A20B-3300-031x Rodzina standardowych modułów procesora Pentium

Zakres 031x ustanowił generację modułów CPU klasy Pentium dla platformy FANUC i-series B. Potwierdzone warianty obsługują różne modele CNC serii i-B:

Rodzina 031x obsługiwała pełną generację i-B na wielu platformach CNC, a każda wersja odpowiadała specyficznym wymaganiom rozrusznika i oprogramowania głównej płyty CNC.

Scenariusze zastosowania

Nieprawidłowość modułu procesora 16i-B:Centrum obróbki FANUC serii 16i-B opracowuje awarie uruchamiania CNC. A20B-3300-0311 jest zidentyfikowany jako wadę. Wymiana przywraca funkcję przetwarzania CNC.

Utrzymanie sterownika CNC 18i-B:Centrum obrotowe serii 18i-B podlega planowanej konserwacji elektronicznej.

Częste pytania

P1: Czy A20B-3300-0311 jest specyficzny dla 16i-B/18i-B lub jest również stosowany w 21i-B?

To, czy karta 0311 jest bezpośrednio kompatybilna w przedziale 21i-B, zależy od konkretnej konfiguracji płyty głównej. Potwierdź z dokumentacji sprzętowej.

P2: Jaka jest specyfikacja procesora i pamięci A20B-3300-0311?

Rodzina 031x wykorzystuje procesory klasy Pentium.Specyficzna prędkość zegara i pojemność pamięci DRAM A20B-3300-0311 potwierdzone są na etykiecie zainstalowanego modułu oraz w instrukcji obsługi technicznej Fanuc 16i-B/18i-B B-63525ENPowiązane moduły 031x obejmują: 0312 (16MB), 0313 (32MB SDRAM) i 0319 (32MB) potwierdzając zakres pamięci rodziny 031x.

P3: Czy wymiana A20B-3300-0311 wpływa na parametry lub programy CNC?

Parametry i programy CNC znajdują się w modułach SRAM i FROM oddzielonych od modułu CPU. Zmiana A20B-3300-0311 nie wpływa na przechowywane dane.CNC uruchamia się z FROM i odczytuje parametry z SRAM automatycznie.

Pytanie 4: Do jakich typów płyt głównych podłącza się A20B-3300-0311?

Seria 16i-B i 18i-B wykorzystują wiele konfiguracji płyt głównych samodzielne płyty montażowe i zintegrowane z LCD zespoły płyt.A20B-3300-0311 podłącza się do gniazda modułu CPU na stosownej płycie głównej dla każdej konfiguracji- Potwierdź rodzaj głównej płyty z dokumentacji sprzętowej maszyny.
