A20B-3300-0313 Płyta procesora Fanuc A20B33000313 A2OB-33OO-O3I3

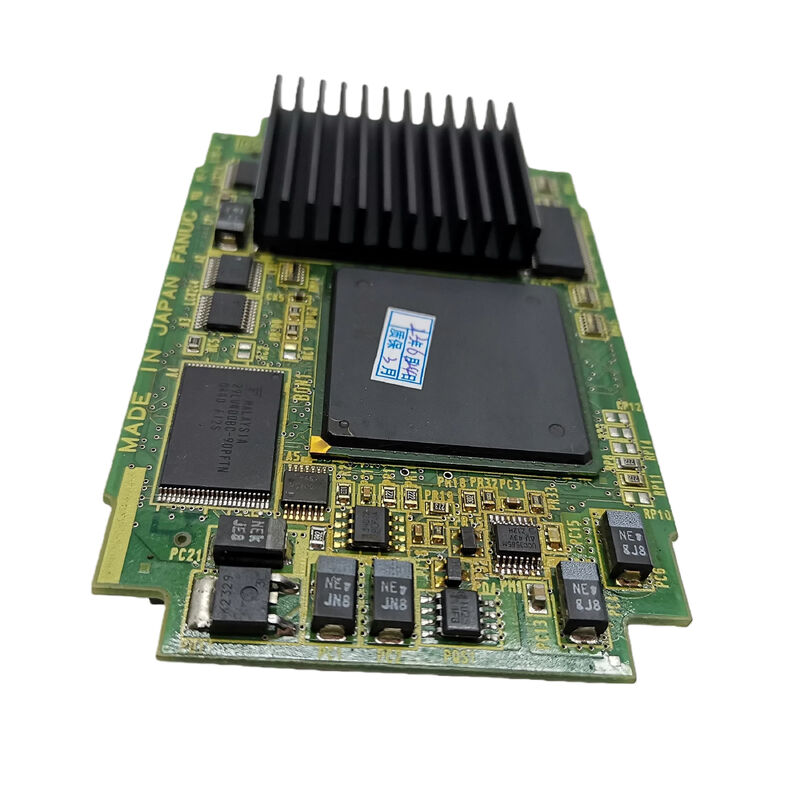

A20B-3300-0313∙ FANUC F0i-C Pentium CPU Module 32MB SDRAM / Series 0i-C CNC / Plug-In Processor Card / Machine Control and Logic

Seria 0i-C The Pentium Era CNC Platform

FANUC serii 0i-C (F0i-C) to trzecia generacja platformy 0i CNC.Procesor Intel Pentium A20B-3300-0313 oznacza znaczący krok w stosunku do sprzętu klasy 486DX2 wcześniejszej generacji 0i-A:

Architektura przetwarzania:Pentium wprowadza superskalarny przewód, zdolny do wykonywania dwóch instrukcji na cykl zegarowy (w porównaniu z pojedynczą instrukcją 486 na cykl).

Zadania CNC związane z obliczeniami wysoka liczba bloków z perspektywy przyszłości - przewaga przepustowości Pentium przekłada się na więcej bloków programowych przetwarzanych na milisekundę.

Szersza droga danych:64-bitowa zewnętrzna szoska danych Pentium (w porównaniu z 32-bitową 486) podwaja przepustowość pamięci na cykl zegarowy.W przypadku operacji CNC wymagających dużej ilości pamięci obciążanie dużych bloków programowych buforem obserwacyjnym, obsługa tabeli parametrów w czasie rzeczywistym, większa przepustowość zmniejsza czas oczekiwania procesora w pamięci.

32 MB pamięci SDRAM:A20B-3300-0313 integruje 32MB pamięci SDRAM bezpośrednio na moduł CPU.Dla CNC z pełnym pakietem oprogramowania 0i-C z zaawansowanymi opcjami aktywnymi, 32MB zapewniają niezbędną przestrzeń roboczą.

Główne specyfikacje

Ethernet i zaawansowane przetwarzanie

Opis fanuc-controller.com zauważa, że A20B-3300-0313 jest "zaprojektowany do użytku w sterownikach FANUC CNC (np. Seria 21i z wbudowanym Ethernetem i zaawansowanymi potrzebami przetwarzania)."Procesor Pentium i 32MB pamięci SDRAM obsługuje zaawansowane funkcje generacji 0i-C/21i:

• Wbudowany Ethernet do DNC i zbierania danych
• Funkcja PC dla niestandardowych aplikacji HMI
• Program o większej gęstości wglądu w przyszłość dla płynniejszego konturowania dużych prędkości
• Zaawansowane funkcje PMC

Scenariusze zastosowania

Niewydolność modułu CPU CNC 0i-C:CNC z serii 0i-C rozwija awarie na poziomie procesora, wskazujące na awarię karty CPU, awarie CNC w połowie uruchamiania lub przerywane resetowanie systemu.Wymiana modułu procesora A20B-3300-0313 przywraca rdzeń przetwarzania bez wpływu na żaden inny moduł.

Planowana wymiana modułu CPU:Maszyna o wysokiej wydajności z długotrwałym CNC 0i-C zastępuje A20B-3300-0313 w ramach harmonogramu konserwacji zapobiegawczej, resetując żywotność modułu CPU.

Częste pytania

P1: Czy A20B-3300-0313 wymaga konfiguracji lub testowania pamięci SDRAM po instalacji?

SDRAM jest zintegrowany bezpośrednio z modułem A20B-3300-0313, nie wymaga on oddzielnej konfiguracji ani testowania.CNC POST (Power-On Self Test) automatycznie testuje SDRAM jako część sekwencji uruchamianiaKażda usterka SDRAM wykryta na tym etapie wywołuje alarm systemowy przed osiągnięciem normalnej pracy CNC.

P2: Jak A20B-3300-0313 porównuje się z A20B-3300-0475 (typ A3, DRAM 128MB)?

Obie są modułami CPU typu plug-in z serii A20B-3300, ale dla różnych generacji CNC:

• A20B-3300-0313: klasa Pentium, 32MB SDRAM, dla serii 0i-C
• A20B-3300-0475: typ A3, 128MB DRAM, dla nowszej platformy (konfiguracja 0i-D A3)

32MB SDRAM na 0313 w porównaniu z 128MB na 0475 odzwierciedla zapotrzebowanie oprogramowania i wymagania przetwarzania w ich odpowiednich pokoleniach CNC.

P3: Co należy sprawdzić, gdy podejrzewa się wadę A20B-3300-0313?

Przed wymianą modułu CPU: sprawdzić, czy szynki zasilania w gniazdzie głównej płyty są zgodne ze specyfikacją (5V i 3,3V, w zależności od przypadku); potwierdzić, czy moduły FROM są odpowiednio umieszczone i nie są uszkodzone;sprawdź, czy akumulator SRAM jest zdrowy (złamanie akumulatora SRAM może powodować objawy, które naśladują usterki procesora)Jeżeli wszystkie czynniki zewnętrzne potwierdziły poprawność i alarmy systemowe nadal wskazują na usterki na poziomie procesora, odpowiednie jest zastąpienie A20B-3300-0313.

P4: Czy procesor Pentium na A20B-3300-0313 jest standardowym procesorem konsumenckim Intel czy specyficznym wbudowanym wariantem FANUC?

Procesor klasy Pentium stosowany w modułach FANUC CNC jest wbudowaną wersją przemysłową architektury Intel Pentium, wybranej ze względu na rozszerzony zakres temperatur, specyfikacje niezawodności,Wymagania dotyczące długoterminowej dostępności przemysłowych zastosowań CNCNie jest to to samo urządzenie co standardowy komputer stacjonarny Pentium, chociaż wykorzystuje tę samą architekturę zestawu instrukcji.
