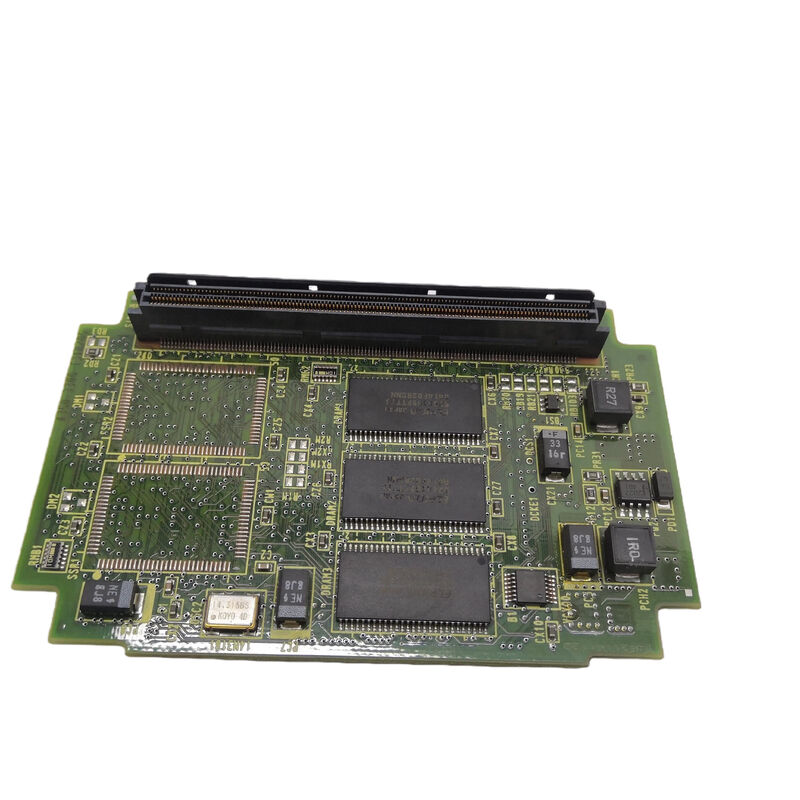

A20B-3300-0331 Płytka drukowana Fanuc A20B33000331 A2OB-33OO-O33I

A20B-3300-0331 | Płytka PCB procesora FANUC Windows CE — wbudowany procesor systemu operacyjnego / seria A20B-3300 / przemysłowa automatyka CNC

Windows CE — wbudowane obliczenia dla przemysłowych CNC

A20B-3300-0331 ma w swoim opisie oznaczenie „WINDOWS CE”, co oznacza, że ​​jest to płyta procesora obsługująca wbudowany system operacyjny Microsoft Windows CE. Jest to odrębna kategoria w rodzinie modułów procesorów A20B-3300: podczas gdy większość płyt A20B-3300 obsługuje bezpośrednio zastrzeżone jądro CNC firmy FANUC, płyta procesora Windows CE obsługuje warstwę funkcyjną komputera PC.

Windows CE w sterownikach CNC FANUC:Firma FANUC zaoferowała opcję funkcji komputera PC opartą na systemie Windows CE dla niektórych platform CNC — umożliwiając działanie lekkiego, wbudowanego środowiska Windows obok jądra CNC. To zapewniło:

Niestandardowy interfejs operatora:Konstruktorzy maszyn mogą opracowywać ekrany HMI przy użyciu narzędzi zgodnych z Windows CE — prezentujących interfejsy operatora specyficzne dla maszyny bez pełnych wymagań systemu Windows XP w przypadku opcji funkcji FANUC PC.

Łączność danych:Windows CE obsługuje sieci TCP/IP, komunikację szeregową i standardowe protokoły przemysłowej wymiany danych — umożliwiając systemowi CNC łączenie się z sieciami fabrycznymi, systemami DNC i oprogramowaniem do monitorowania produkcji w środowisku wbudowanego systemu operacyjnego.

Lekki czas działania:Windows CE został zaprojektowany dla przemysłowego sprzętu wbudowanego — wymagał znacznie mniej pamięci i wydajności procesora niż pełny system Windows dla komputerów stacjonarnych, dzięki czemu nadawał się do ograniczonego środowiska obliczeniowego modułu procesora CNC.

Kluczowe informacje o produkcie

Różnorodność PCB procesora A20B-3300

Seria A20B-3300 zawiera wiele różnych typów kart procesorowych obsługujących różne funkcje CNC. Seria 033x z tej serii plasuje się w środku rodziny — po standardowych modułach procesorów Pentium (031x) i przed gamą modułów serwo FSSB (039x-044x). Inne potwierdzone płyty A20B-3300-033x to:

A20B-3300-0331:PCB procesora Windows CE — ten produktA20B-3300-0312:Procesor Pentium 16MB dla 21i-B (sąsiednia rodzina)A20B-3300-0390/0391:Karty serwo C5410A FSSB (później z tej samej serii)

Scenariusze zastosowań

Błąd karty funkcyjnej CNC PC:W systemie CNC FANUC z funkcją komputera PC z systemem Windows CE występują awarie na poziomie systemu operacyjnego — środowisko Windows CE nie uruchamia się lub ulega awarii, podczas gdy sam system CNC działa normalnie. A20B-3300-0331 zostaje zidentyfikowany jako usterka. Wymiana przywraca działanie komputera z systemem Windows CE.

Konserwacja systemu sterowania CNC:Sterowanie CNC FANUC z interfejsem Windows CE przechodzi konserwację elektroniki. A20B-3300-0331 zostaje wymieniony w celu przywrócenia wbudowanego środowiska Windows CE do znanego dobrego stanu.

Często zadawane pytania

P1: Czy A20B-3300-0331 obsługuje funkcje obróbki CNC, czy tylko warstwę funkcyjną komputera PC?

A20B-3300-0331 jest identyfikowany jako „płytka drukowana procesora WINDOWS CE” — zapewnia środowisko operacyjne Windows CE dla warstwy funkcyjnej komputera PC. Podstawowe funkcje obróbki CNC (sterowanie serwomechanizmem, interpolacja, wykonywanie PMC) działają w oparciu o architekturę jądra CNC odrębną od środowiska Windows CE. Awaria A20B-3300-0331 wpływa na interfejs funkcji komputera PC, ale nie na podstawowe możliwości obróbki CNC.

P2: Jaką wersję systemu Windows CE obsługuje A20B-3300-0331?

Wersja systemu Windows CE obsługiwana przez A20B-3300-0331 jest określona przez oprogramowanie FANUC zainstalowane na płycie oraz odpowiednią dokumentację konserwacji sprzętu i oprogramowania FANUC. Windows CE istniał w wersjach 3.0, 4.x, 5.0 i 6.0 — każda z inną kompatybilnością API. Sprawdź w odpowiedniej dokumentacji systemu FANUC, która wersja CE jest obsługiwana przez tę płytę.

P3: Czy wymiana A20B-3300-0331 wpływa na parametry lub programy CNC?

Parametry CNC i programy części są przechowywane w modułach SRAM i FROM na płycie głównej CNC lub w jej pobliżu — oddzielnie od płytki PCB procesora Windows CE. Zastąpienie A20B-3300-0331 nie ma wpływu na dane obróbki CNC. Wszelkie niestandardowe aplikacje HMI lub dane przechowywane w środowisku Windows CE mogą wymagać przywrócenia z kopii zapasowej po wymianie.

P4: Jakie zastosowania przemysłowe korzystają z systemu Windows CE na systemie CNC FANUC?

Windows CE w systemie CNC FANUC umożliwia: niestandardowe ekrany dotykowe operatora (wykraczające poza standardowy interfejs FANUC MDI), lokalne gromadzenie danych bez komputera, integrację z systemami na poziomie zakładu przy użyciu standardowych protokołów komunikacji przemysłowej oraz interfejsy czytników kodów kreskowych/RFID do automatycznej identyfikacji części i wyboru programu.
