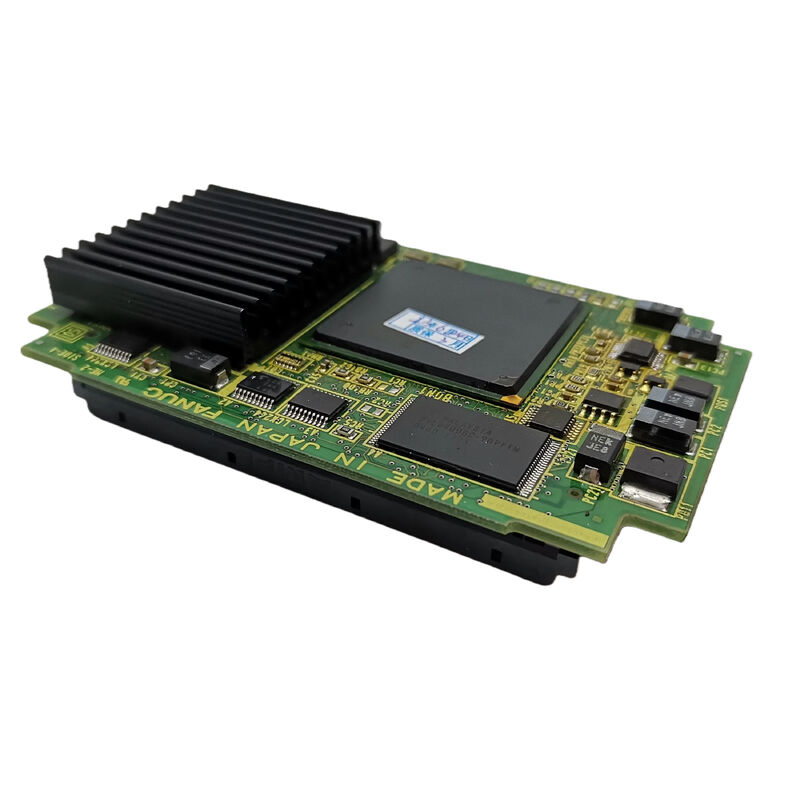

A20B-3300-0341 Płytka drukowana Fanuc A20B33000341 A2OB-33OO-O34I

A20B-3300-0341∙ FANUC LCD/MDI Display Driver i Moduł Graficzny

Procesor wyświetlania + interfejs MDI

A20B-3300-0341 łączy dwie funkcje interfejsu operatora w jednym modułach plug-in:

sterownik wyświetlacza LCD:CNC generuje zawartość ekranu jako dane wyświetlania: pozycje osi, listy programów, komunikaty alarmowe, menu.A20B-3300-0341 bierze te dane i napędza panel LCD z prawidłowych sygnałów wideoNa ekranie LCD wyświetlany jest dokładnie to, co wyświetla oprogramowanie CNC.

Interfejs klawiatury MDI:MDI (Manual Data Input) to klawiatura CNC do ręcznego wprowadzania programów, zmiany parametrów i operacji jog./Szykuje sygnały., i przekazuje kluczowe kody do głównego procesora CNC do działania.

Połączenie tych dwóch funkcji na jednym moduł uproszcza połączenie panelu operatora jedna karta plug-in obsługuje całą warstwę sprzętową interfejsu operatora.

Główne specyfikacje

Przetwarzanie graficzne poza prostym wyświetleniem

Określenie "modul graficzny" potwierdza, że A20B-3300-0341 obsługuje więcej niż tylko synchronizację sygnału wideo.

Wykład znaków:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Elementy graficzne:Ekrany wyświetlacze CNC obejmują elementy graficzne, wykresy pozycji osi, wyświetlacze struktury programu, grafiki wskaźników alarmowych oraz (w niektórych konfiguracjach) podstawową wizualizację ścieżki narzędzia.Moduł graficzny przetwarza te elementy.

Skład ekranu:Zmontowanie pełnego obrazu ekranu z tekstu, grafiki i elementów tła przed uruchomieniem panelu LCD.

Scenariusze zastosowania

16i-B usterka wyświetlacza:FANUC 16i-B CNC rozwija problem z wyświetlaniem - częściowe uszkodzenie ekranu, losowość znaków lub całkowita utrata wyświetlacza, podczas gdy CNC kontynuuje obróbkę.Wymiana przywraca pełny wyświetlacz LCD i funkcję klawiatury MDI.

0i-B zapasowy moduł wyświetlacza CNC:Zakład produkcyjny z maszynami CNC 0i-B posiada jeden zapasowy aparat A20B-3300-0341 ¢ obejmuje również ich maszyny 18i-B i 21i-B, zmniejszając ilość poszczególnych części zamiennych, które muszą być w nim trzymane.

Częste pytania

P1: Czy awaria A20B-3300-0341 uniemożliwia obróbkę CNC?

Moduł wyświetlacza/MDI obsługuje interfejs operatora – wyświetlacz ekranu i wprowadzenie klawiatury.Operator nie może zobaczyć ekranu ani wprowadzić poleceńPrzed usunięciem usterki należy doprowadzić CNC do kontrolowanego zatrzymania w bezpiecznej pozycji.

P2: Czy wtyczka A20B-3300-0341 jest kompatybilna na wszystkich czterech platformach CNC (0i-B, 16i-B, 18i-B, 21i-B)?

Cztery platformy są opisane jako posiadające ten sam moduł wyświetlania wszystkie cztery wykorzystują tę samą architekturę wyświetlacza LCD/MDI.Czy moduł fizycznie podłącza się do identycznych pozycji złącza we wszystkich czterech głównych typach płyt, potwierdza stosowne podręczniki sprzętowe FANUC.

P3: Czy wymiana A20B-3300-0341 wymaga jakiejkolwiek konfiguracji wyświetlacza?

Moduł wyświetlacza napędza LCD i skanowuje klawiaturę zgodnie z definicją jej sprzętu.wyświetlacz CNC powinien odzyskać natychmiast po uruchomieniu. W przypadku ekranów wymagających regulacji określonych parametrów wyświetlacza (jasność, kontrast na niektórych typach LCD) należy potwierdzić z odpowiedniej instrukcji obsługi.

P4: Czy A20B-3300-0341 jest kompatybilny zarówno z kolorowymi, jak i monochromatycznymi wyświetlaczami LCD?

Kompatybilność z konkretnym typem LCD (kolorowy lub monochromatyczny) zależy od tego, który wariant modułu wyświetlania jest używany na konkretnym CNC.kolor/monochromat, rozdzielczość) określa, który wariant modułu jest zainstalowany.

P5: Jaka jest różnica pomiędzy A20B-3300-0341 (drywerem wyświetlacza) a modułem interfejsu graficznego A20B-3300-0551 (128MB)?

A20B-3300-0341 jest sterownikiem wyświetlacza LCD/MDI, który obsługuje interfejs sprzętowy między danymi wyświetlacza CNC a fizycznym panelem LCD i klawiaturą.Moduł A20B-3300-0551 GUI to procesor graficzny wyższego poziomu z 128MB DRAM, zapewniające generowanie treści wyświetlania dla zaawansowanych interfejsów graficznych.moduł GUI jest zaawansowaną opcją przetwarzania wyświetlacza dla platform wyższego poziomu.
