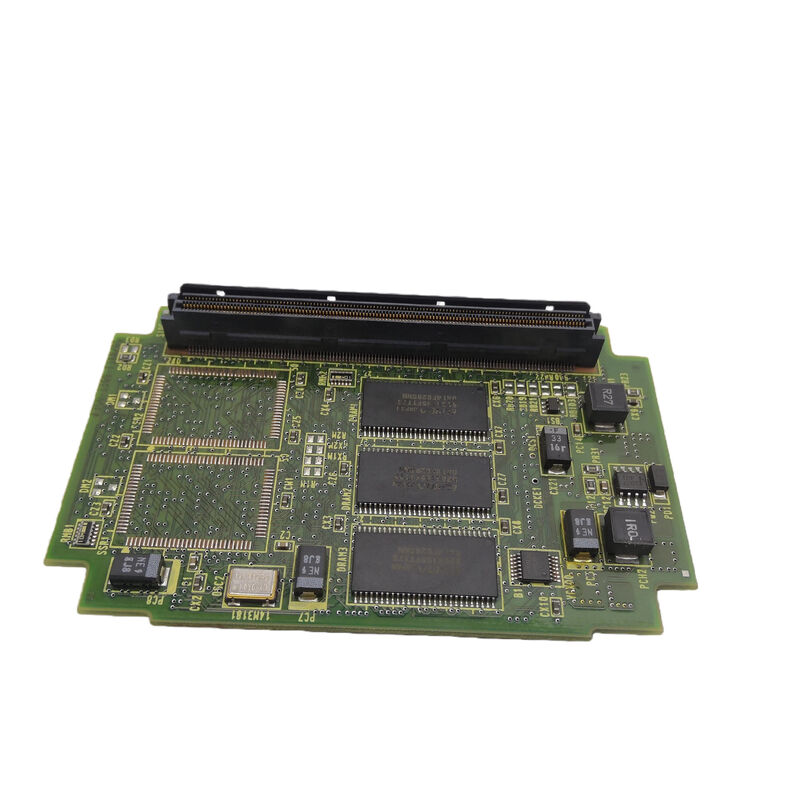

A20B-3300-0362 Płytka drukowana Fanuc A20B33000362 A2OB-33OO-O362

A20B-3300-0362 ∙ FANUC Display Control Module ∙ CNC Operator Interface / Display Driver / Seria A20B-3300-036x

Moduł sterowania wyświetlaczem Dedykowane przetwarzanie wyświetlacza

A20B-3300-0362 to moduł sterowania wyświetlaczem ∙ dedykowana karta plug-in, która zarządza interfejsem wyświetlacza operatora CNC.Architektura FANUC przypisuje kontrolę wyświetlacza dedykowanemu modułowi.

Oddzielenie to przynosi istotne korzyści operacyjne:

Niezależna szerokość pasma wyświetlania:Główny procesor może koncentrować się całkowicie na interpolacji ruchu, koordynacji serwo i wykonywaniu PMC bez dzielenia się zasobami przetwarzania z odświeżeniem wyświetlacza i zarządzaniem ekranem.

Stabilny interfejs operatora:Nawet gdy układ ruchu CNC jest pod maksymalnym obciążeniem obliczeniowym, złożone 5-osiowe kontury, wieloosiowe spojrzenie w przyszłość,szybkie przetwarzanie bloków .

Modułowa izolacja usterek:Jeśli w modułach wyświetlania wystąpi awaria, nie ma to wpływu na zdolność obróbki CNC.Główna awaria procesora może być zdiagnozowana za pomocą działającego modułu wyświetlania, który może nadal dostarczać informacje o alarmie i stanie.

Kluczowe informacje o produkcie

A20B-3300-036x Architektura sterowania wyświetlaczami

W ramach serii A20B-3300 zakres 036x skupia moduły sterujące związane z wyświetlaczami.A20B-3300-0362 jest modułem sterowania wyświetlaczem w tej grupie .

Kontrola wyświetlacza w FANUC CNC obejmuje kilka warstw:

Wydarzenie wideo:Konwersja wewnętrznych danych wyświetlanych przez CNC, znaków tekstowych, prymityw graficznych, pozycji kursora, do formatu sygnału wideo oczekiwanego przez sterownik panelu wyświetlania LCD.

Odwzorowanie znaków i grafiki:Moduł wyświetlania może zawierać zestaw znaków oparty na pamięci ROM używany do wyświetlania tekstu CNC oraz logikę graficznego renderingu elementów graficznych (grafika pozycji osi, wskaźniki alarmowe,przyciski na ekranie).

Synchronizacja wyświetlania:Generując sygnały synchronizacji poziome i pionowe, które utrzymują stabilny czas wyświetlania, zapewniając zapisanie każdego wiersza pikseli w prawidłowej pozycji w ramce wyświetlacza.

Przetwarzanie wprowadzania klucza:Skanowanie macierzy kluczy klawiatury operatora jest często zarządzane przez sterownik jednostki wyświetlania moduł wyświetlania może przetwarzać dane skanowania kluczy i przekazywać dekodowane kody kluczy do głównego procesora.

Scenariusze zastosowania

Uszkodzenie wyświetlacza CNC:FANUC CNC rozwija problemy z wyświetlaczem: zniekształcony ekran, nieprawidłowe wyświetlanie znaków lub utrata wyświetlacza, podczas gdy CNC kontynuuje obróbkę.Moduł sterujący wyświetlaczem A20B-3300-0362 został zidentyfikowany jako usterka/Zastąpienie przywraca prawidłową funkcję wyświetlacza.

Utrzymanie systemu wyświetlania:System sterowania FANUC CNC podlega elektronicznej konserwacji.

Częste pytania

P1: Czy awaria A20B-3300-0362 wpływa na możliwości obróbki CNC?

Moduł sterowania wyświetlaczem obsługuje interfejs operatora, funkcje ekranu i klawiatury.operator traci interfejs wizualny, ale podstawowe funkcje obróbki CNC (wykonanie programuW praktyce bezpieczna obsługa jest niemożliwa bez działającego wyświetlacza, ale maszyna nie zatrzymuje się mechanicznie z powodu awarii modułu wyświetlania.

P2: Jakie modele FANUC CNC używają A20B-3300-0362?

Moduły sterowania wyświetlaczami A20B-3300 obsługują różne generacje FANUC CNC, które wykorzystują modułową architekturę sterownika wyświetlacza.Potwierdzenie specyficznego modelu CNC z tabeli części zamiennych stosownego podręcznika sprzętu FANUC CNC.

P3: Czy wymiana A20B-3300-0362 wymaga konfiguracji oprogramowania?

Moduł sterowania wyświetlaczem jest płytą interfejsu sprzętowego zwykle nie wymaga konfiguracji oprogramowania po wymianie.Funkcja wyświetlania automatycznie przywraca się po zainstalowaniu modułu zamiennego i uruchomieniu systemu. Potwierdzenie z odpowiedniej dokumentacji serwisowej FANUC.

P4: Jaki jest związek między A20B-3300-0362 a modułem interfejsu graficznego (A20B-3300-0551)?

Moduł interfejsu graficznego (A20B-3300-0551) zapewnia wydajne przetwarzanie graficzne z 128 MB DRAM dla zaawansowanego wyświetlacza i funkcji PC.A20B-3300-0362 to moduł sterowania wyświetlaczem w zakresie 036x wcześniejsza lub innej architektury interfejsu wyświetlaczaReprezentują one różne podejścia do zarządzania wyświetlaczami dla różnych generacji lub konfiguracji FANUC CNC.
